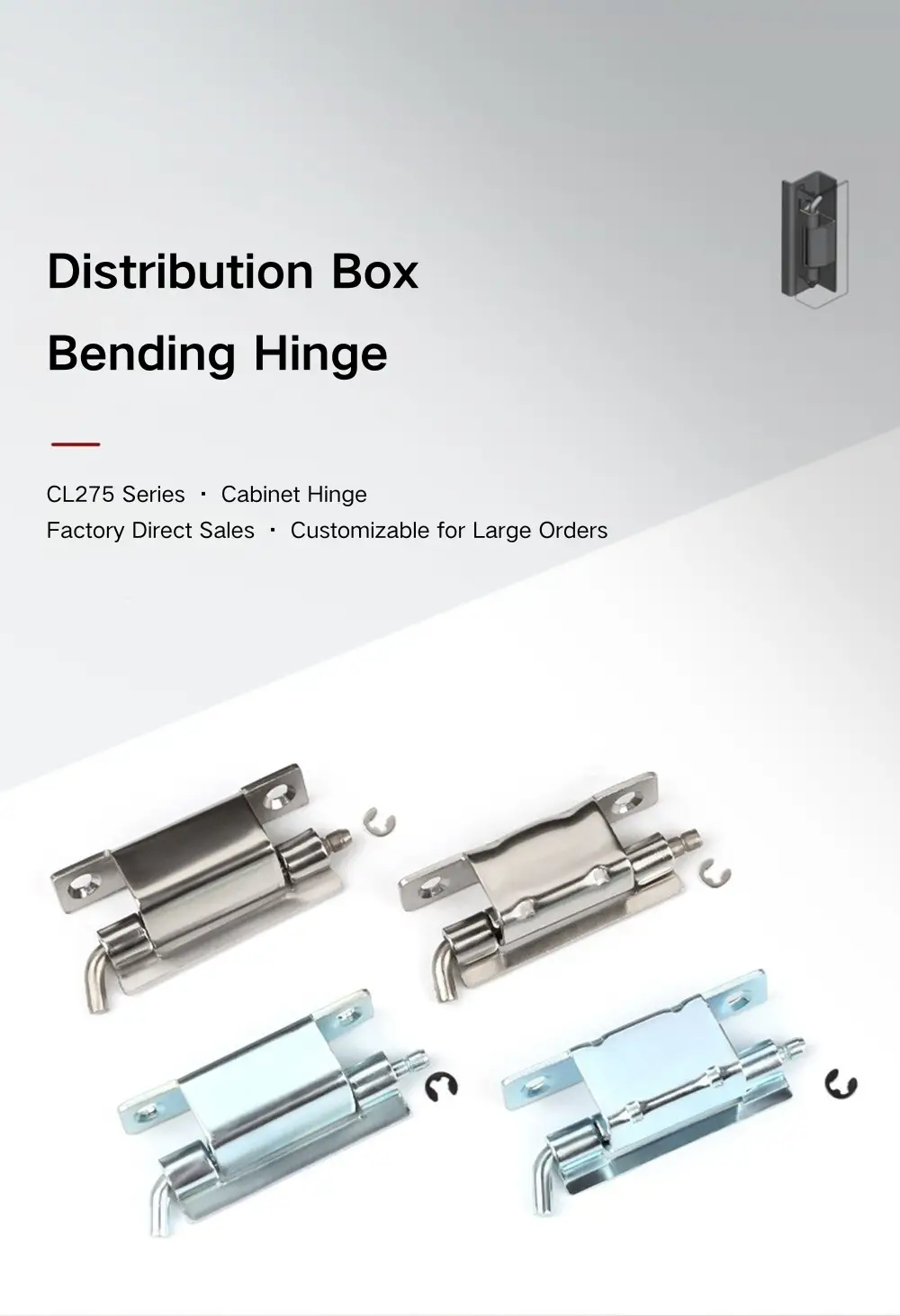

مفصلة خزانة منحنية بزاوية 90 درجة

بالنسبة للمشترين الذين يحصلون على مفصلات حاوية مخفية من Yitai Lock، تغطي سلسلة 90 Degree Bend Cabinet Hinge CL275 زاويتين للفتح عبر نماذجها الثلاثة - 120 درجة على CL275-1، و90 درجة على كل من CL275-2 وCL275-3. يشترك الطرازان CL275-2 وCL275-3 في نفس المساحة الأفقية ولكنهما يختلفان في أبعادهما الجانبية، وبالتالي فإن الاختيار بينهما يعود إلى لوحة الباب المحددة وهندسة الإطار الخاص بالعلبة الخاصة بك. يستخدم الثلاثة جميعًا برميلًا بقطر 5 مم مع حلقة احتجاز مفتوحة بقطر Φ4 للاحتفاظ بالدبوس.

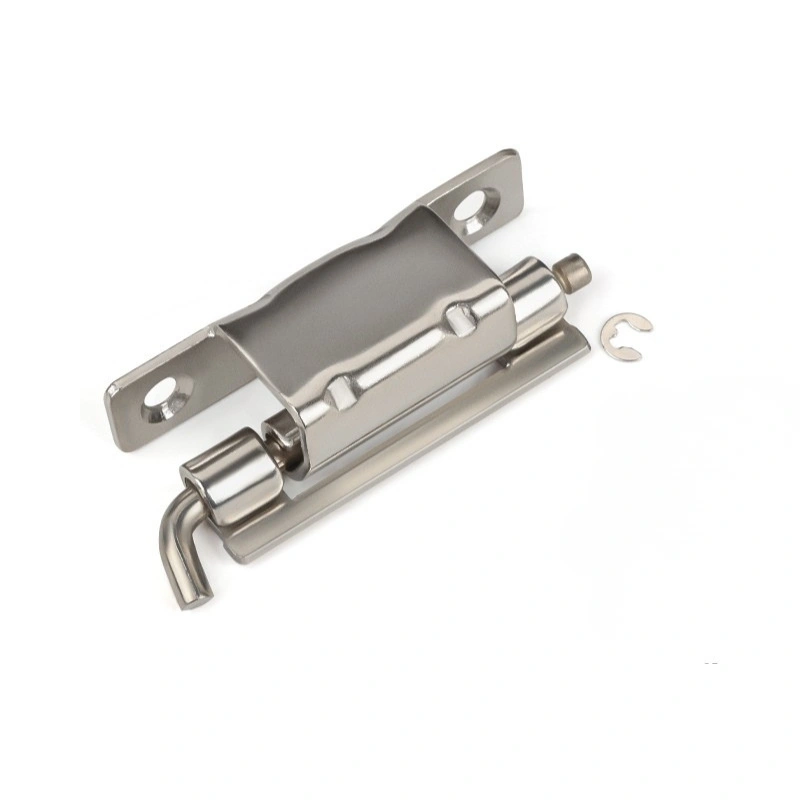

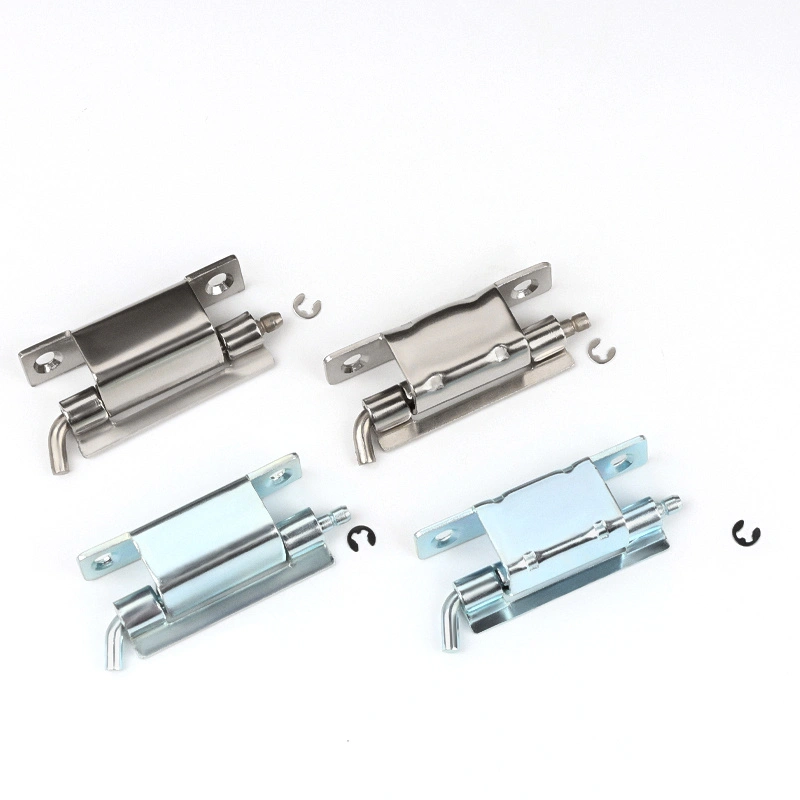

خيارات النموذج والأبعاد

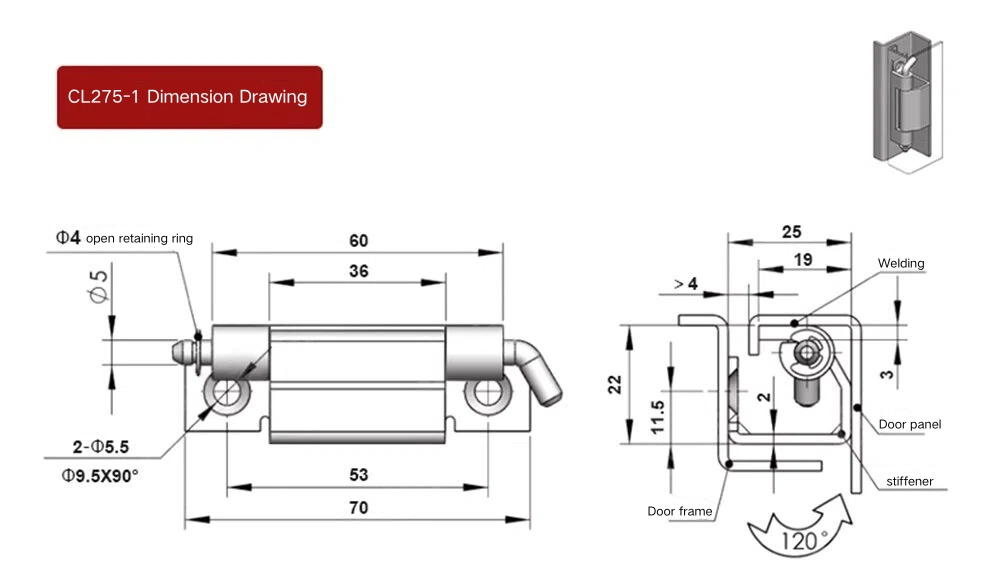

تعتبر مفصلة الخزانة المنحنية 90 درجة CL275-1 أكبر طراز، حيث يبلغ طولها الإجمالي 70 ملم وجسم المفصلة 60 ملم. يبلغ الامتداد الداخلي بين أجنحة التثبيت 53 مم، وقطر البرميل Φ5 مم، وفتحتا التثبيت Φ5.5 مم مع غاطسة Φ9.5×90°. يفتح CL275-1 حتى 120 درجة، مما يجعله الاختيار الصحيح عندما تكون هناك حاجة إلى أرجوحة أوسع للباب.

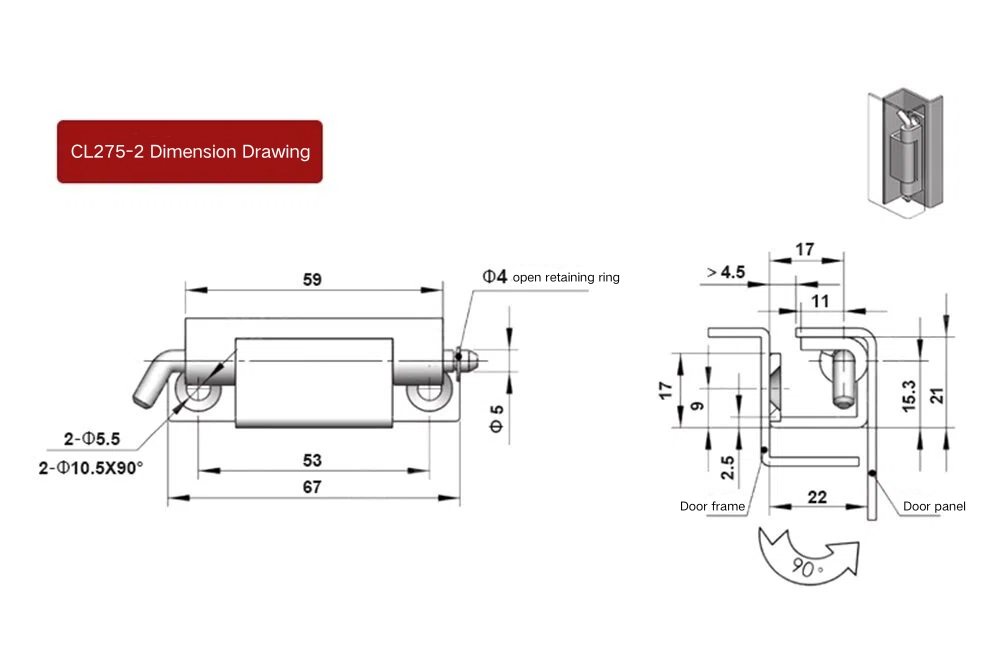

يفتح كل من CL275-2 وCL275-3 بزاوية 90 درجة ويشتركان في امتداد داخلي يبلغ 53 مم وبرميل يبلغ قطره 5 مم، لكنهما يختلفان في أبعادهما الإجمالية وتكوينات الفتحات. يبلغ الطول الإجمالي لـ CL275-2 67 مم مع هيكل 59 مم ويستخدم فتحتين بقياس Φ5.5 مم إلى جانب فتحتين غاطسة بقطر Φ10.5×90°. يحتوي CL275-3 على هيكل يبلغ 60 مم وطول إجمالي يبلغ 67 مم مع فتحتي تثبيت بقطر 5.2 مم. يختلف المظهر الجانبي لـ CL275-3 أيضًا عن CL275-2، مع عمق تعشيق إطار الباب يبلغ 19.3 ملم وارتفاع جانبي إجمالي يبلغ 20.2 ملم - وهي تفاصيل مهمة عند تركيب مفصلة الخزانة المنحنية بزاوية 90 درجة في قناة إطار محددة.

الهيكل والتركيب

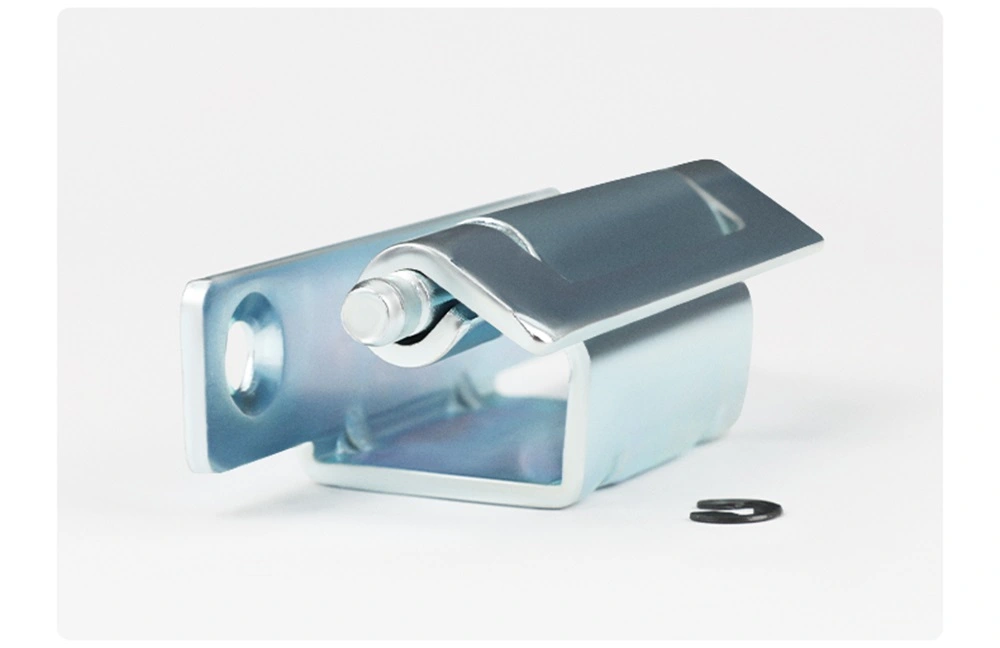

يتم تثبيت جميع النماذج الثلاثة لمفصلات الخزانة ذات الانحناء 90 درجة عن طريق اللحام. تصميم الجناح المنحني يعني وجود جانب واحد من المقاعد المفصلية مقابل الجزء الداخلي لقناة إطار الباب والآخر مقابل لوحة الباب، مع وجود أسطوانة المفصلة داخل شكل الإطار بدلاً من وضعها على وجه الخزانة. هذا الوضع المخفي هو ما يفصل CL275 عن المفصلة القياسية المثبتة على السطح.

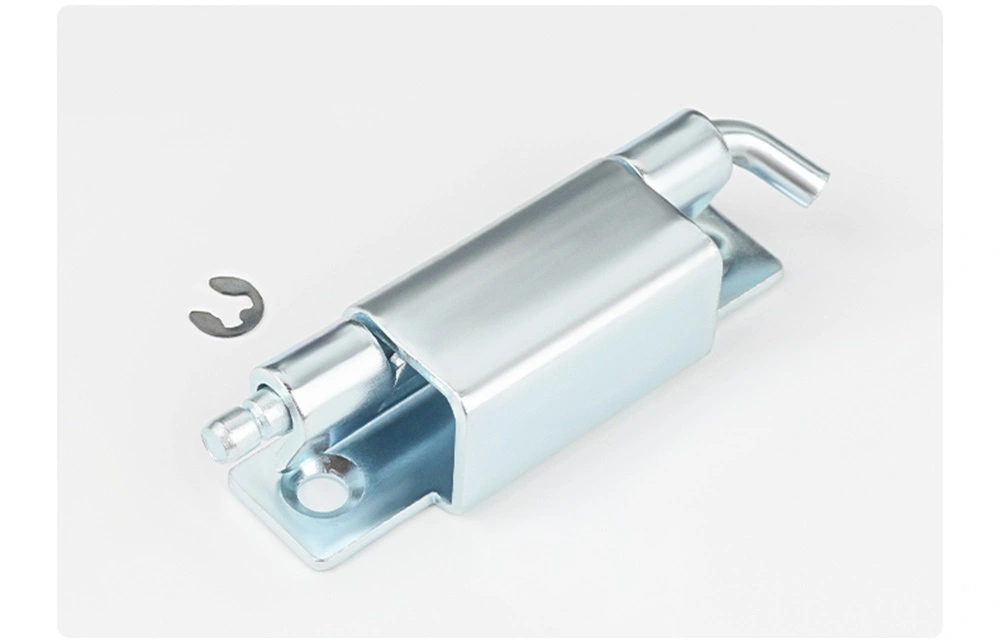

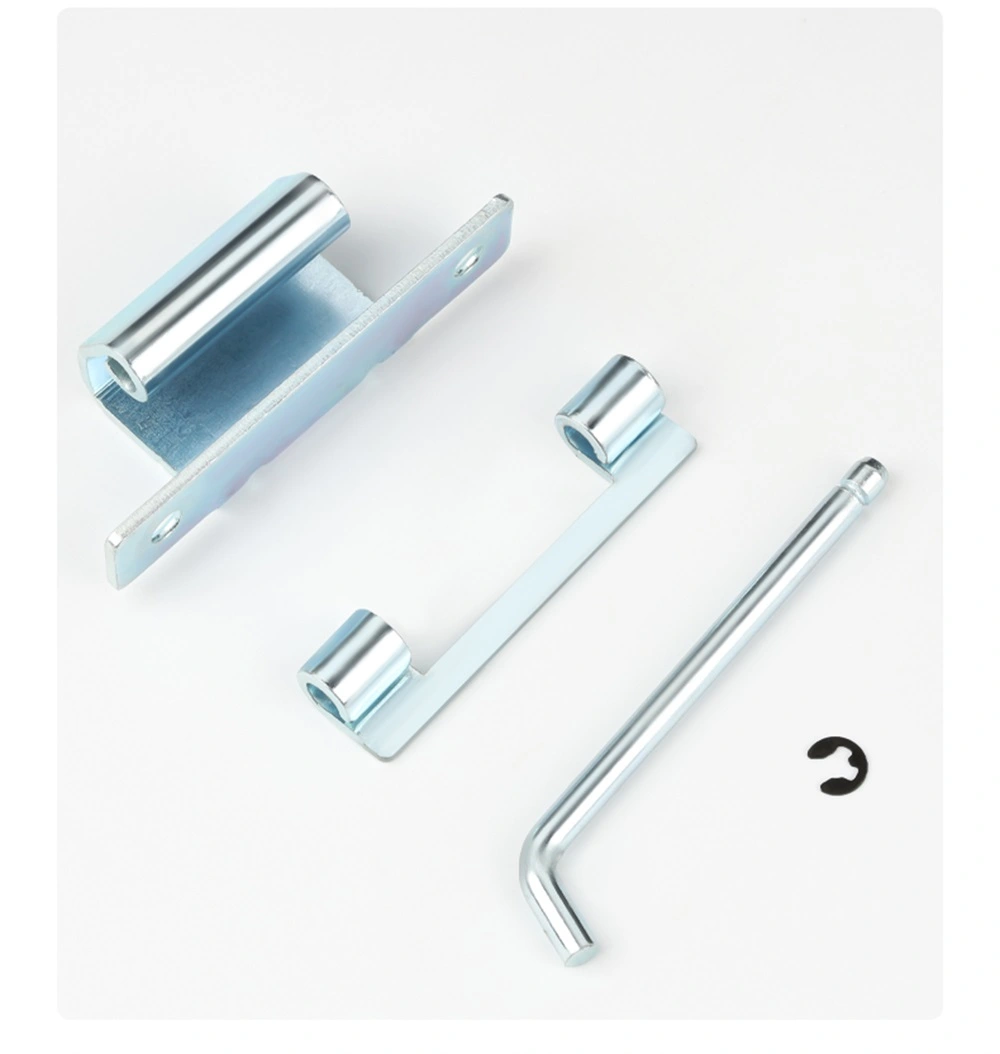

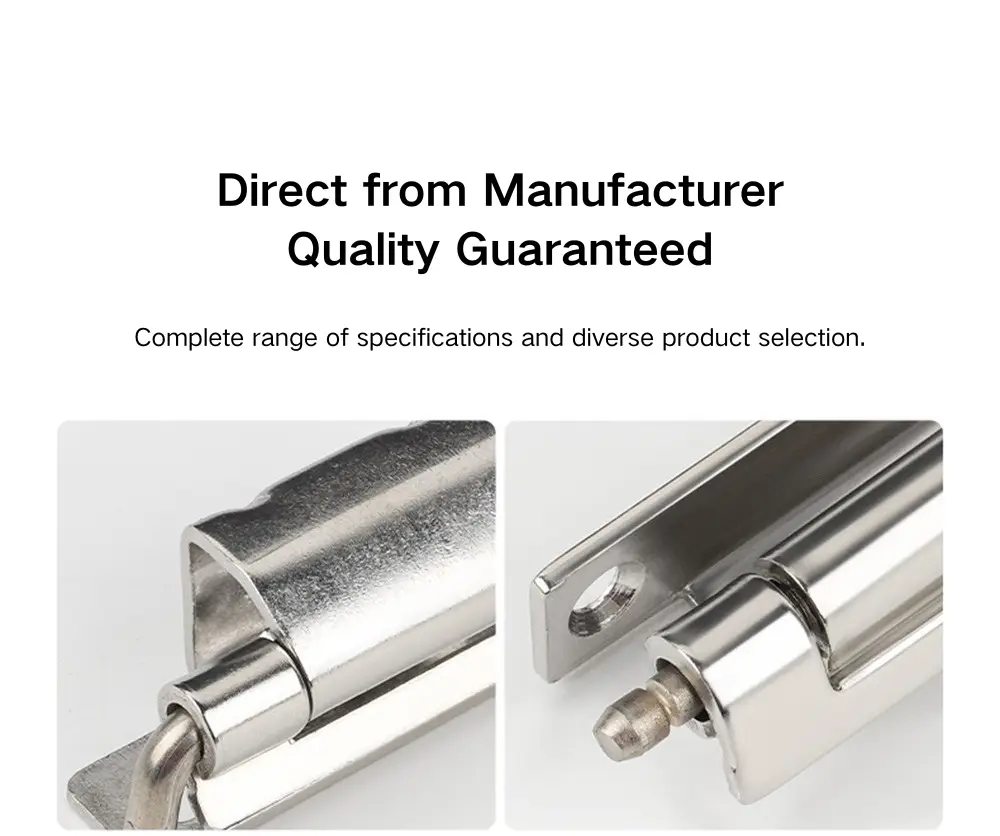

تستخدم مفصلة الخزانة المنحنية 90 درجة حلقة احتجاز مفتوحة Φ4 في جميع الطرازات الثلاثة للحفاظ على الدبوس في مكانه أثناء التشغيل. يمكن إزالة مصراع الباب عن طريق فك حلقة التثبيت وسحب الدبوس - دون الحاجة إلى أدوات - وهو أمر مفيد للخزائن التي تحتاج إلى إزالة الباب من حين لآخر للوصول الداخلي أو الصيانة. يحافظ التثبيت الملحوم على تثبيت الجناح الثابت بشكل دائم في الإطار، لذا فإن إزالة الباب بشكل متكرر لا تؤثر على التثبيت.

معالجة المواد والسطح

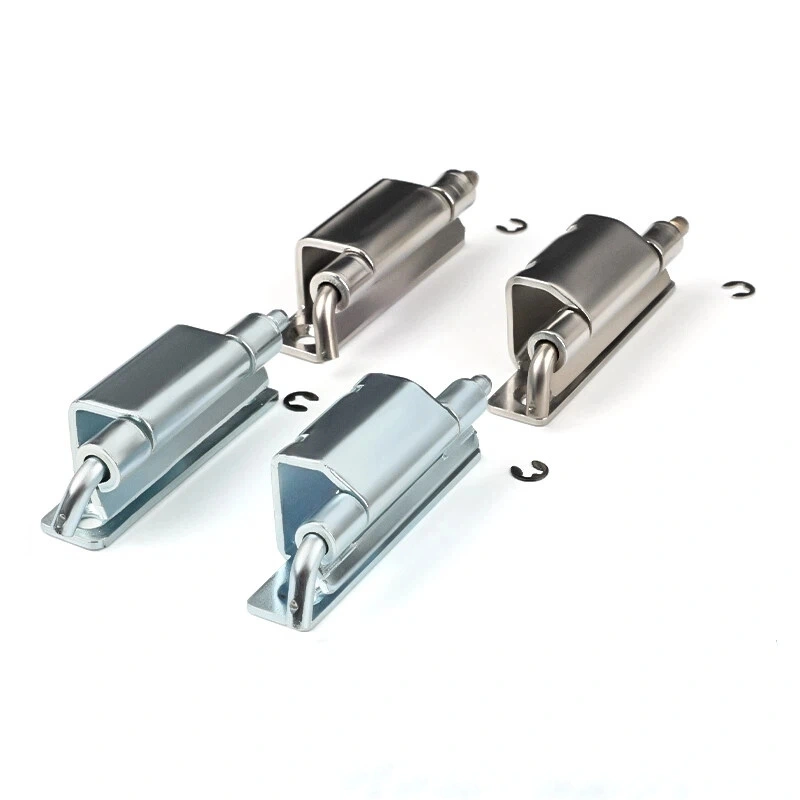

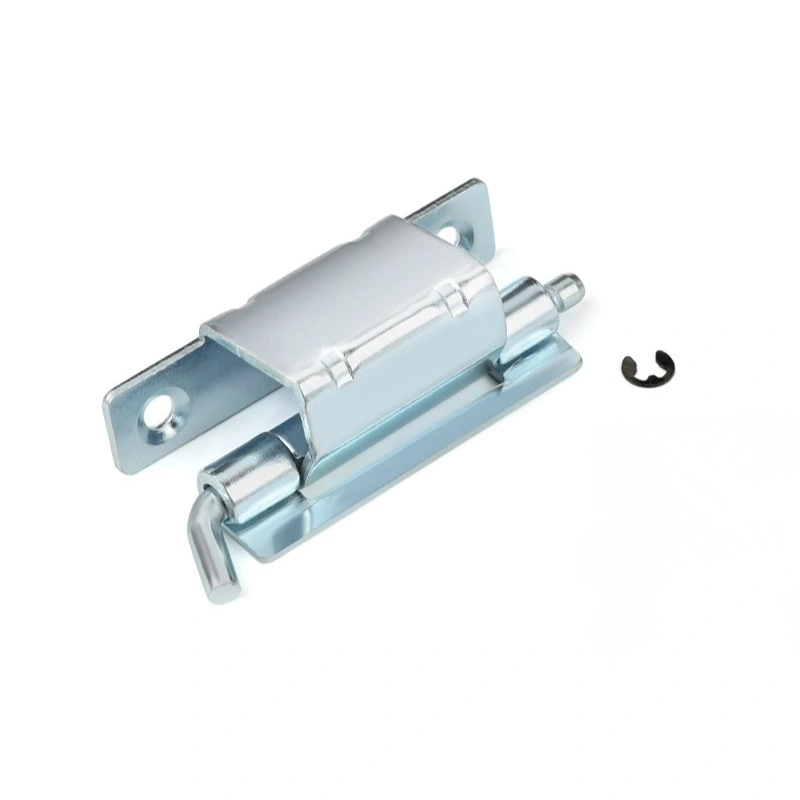

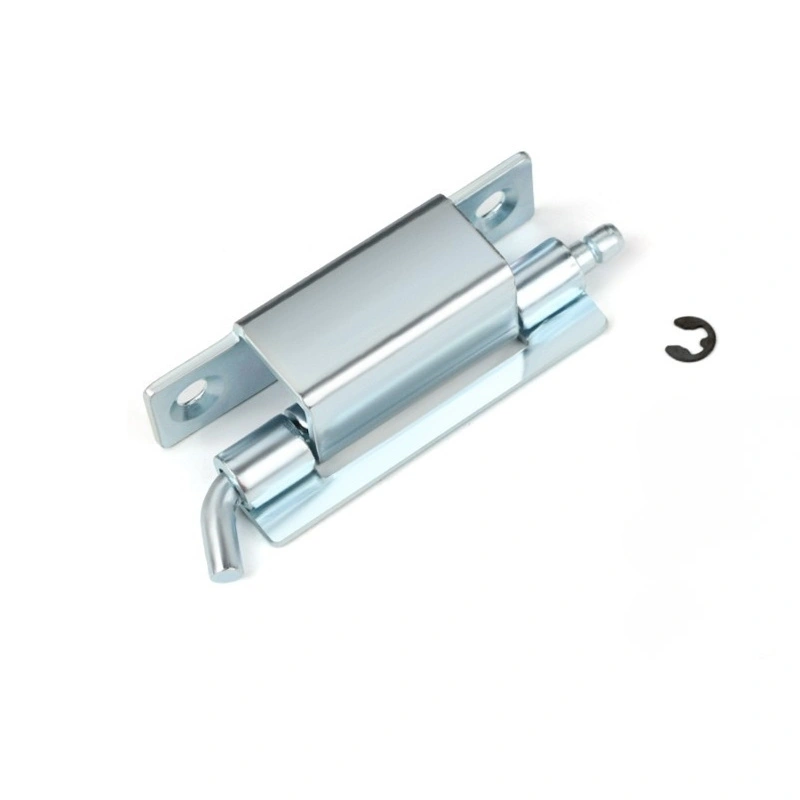

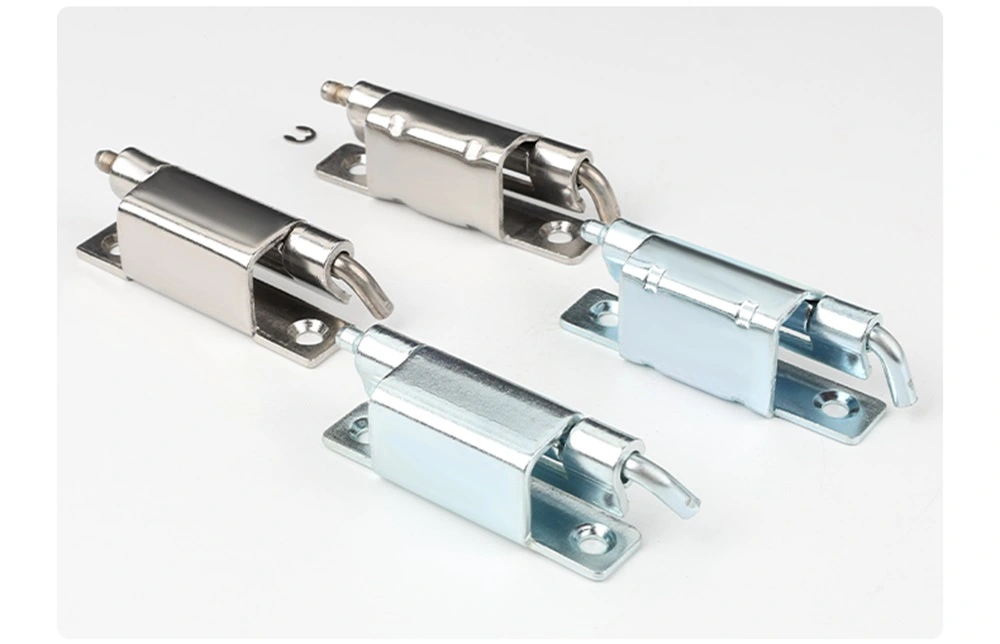

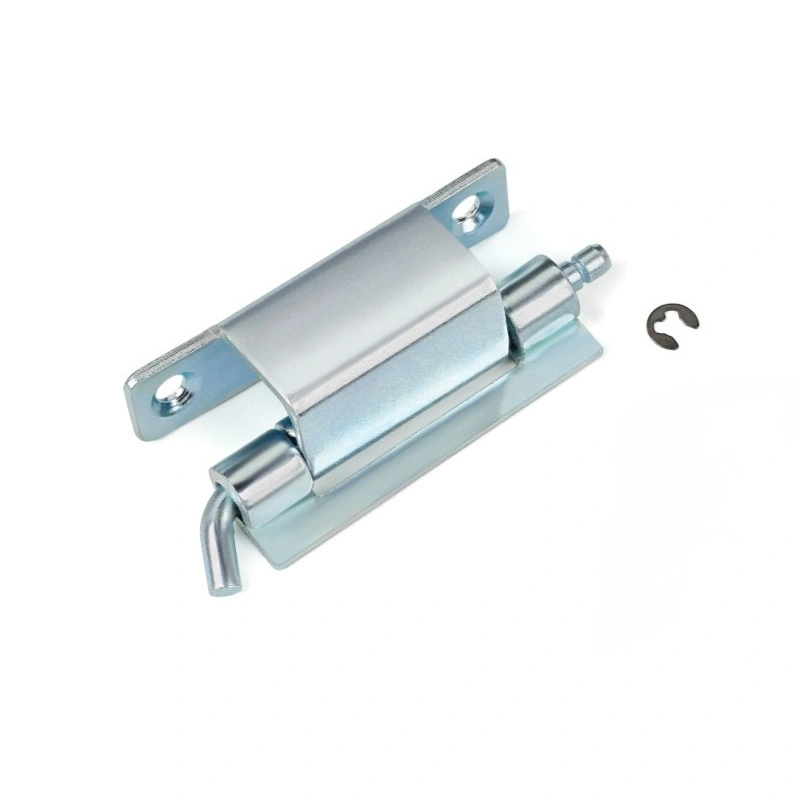

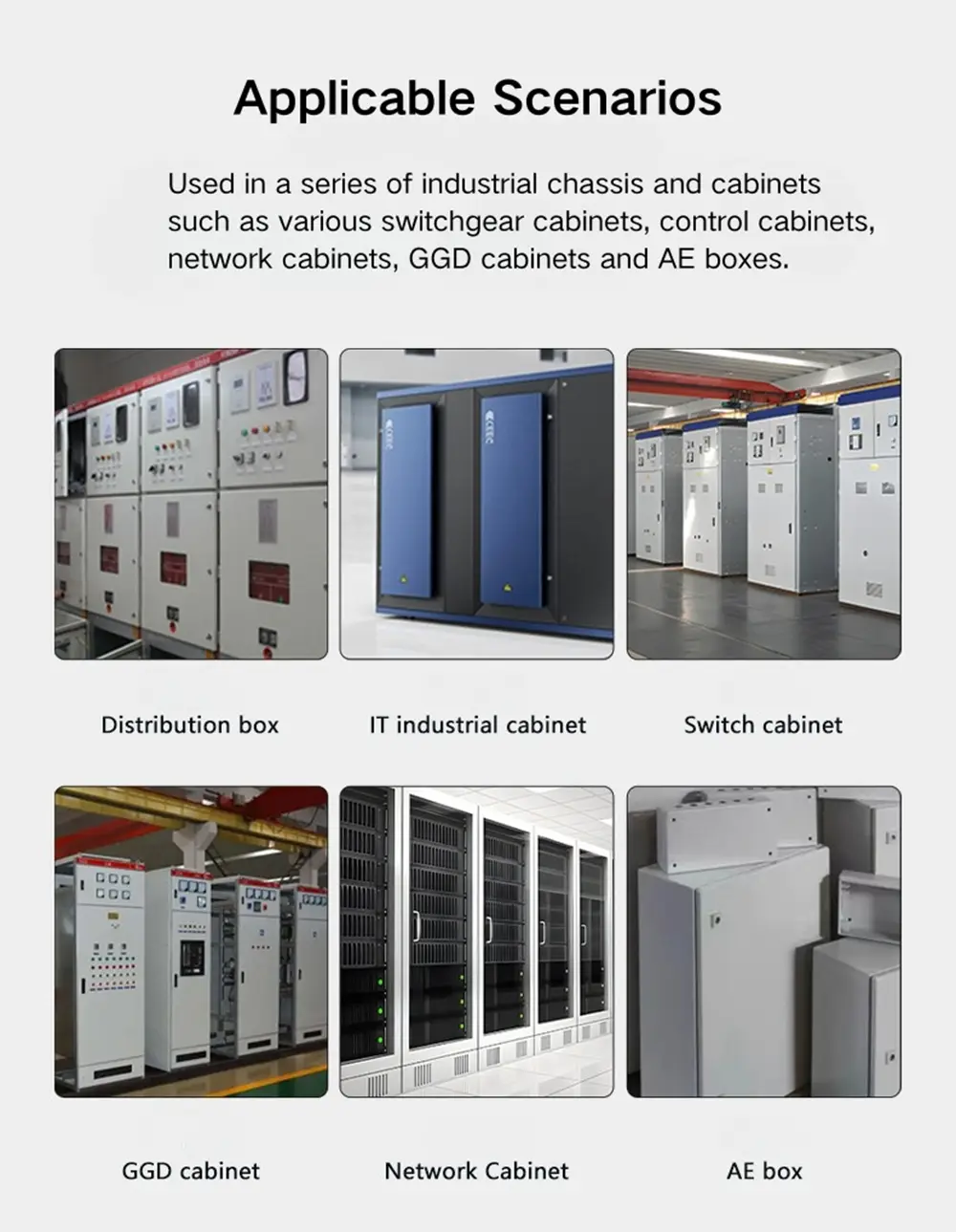

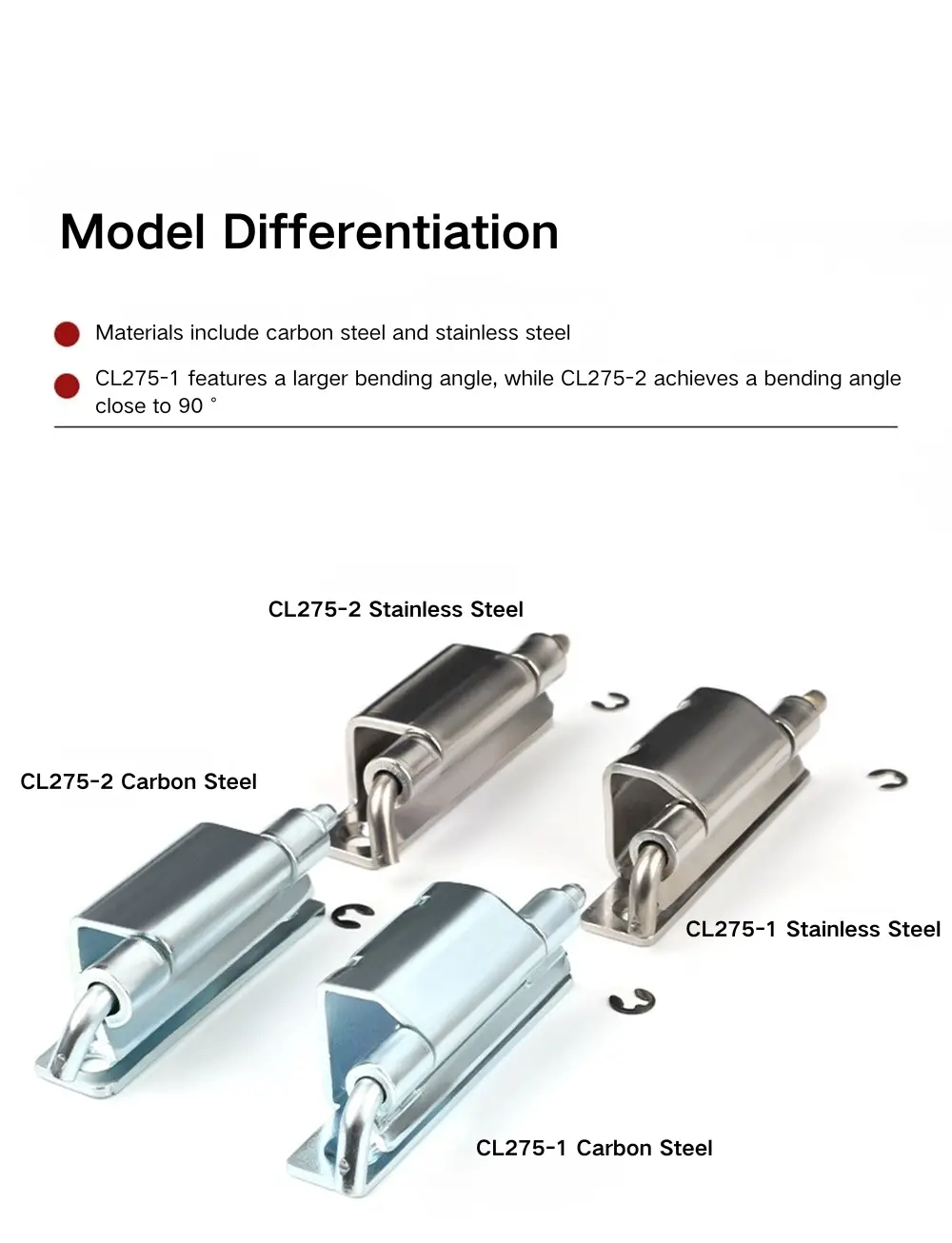

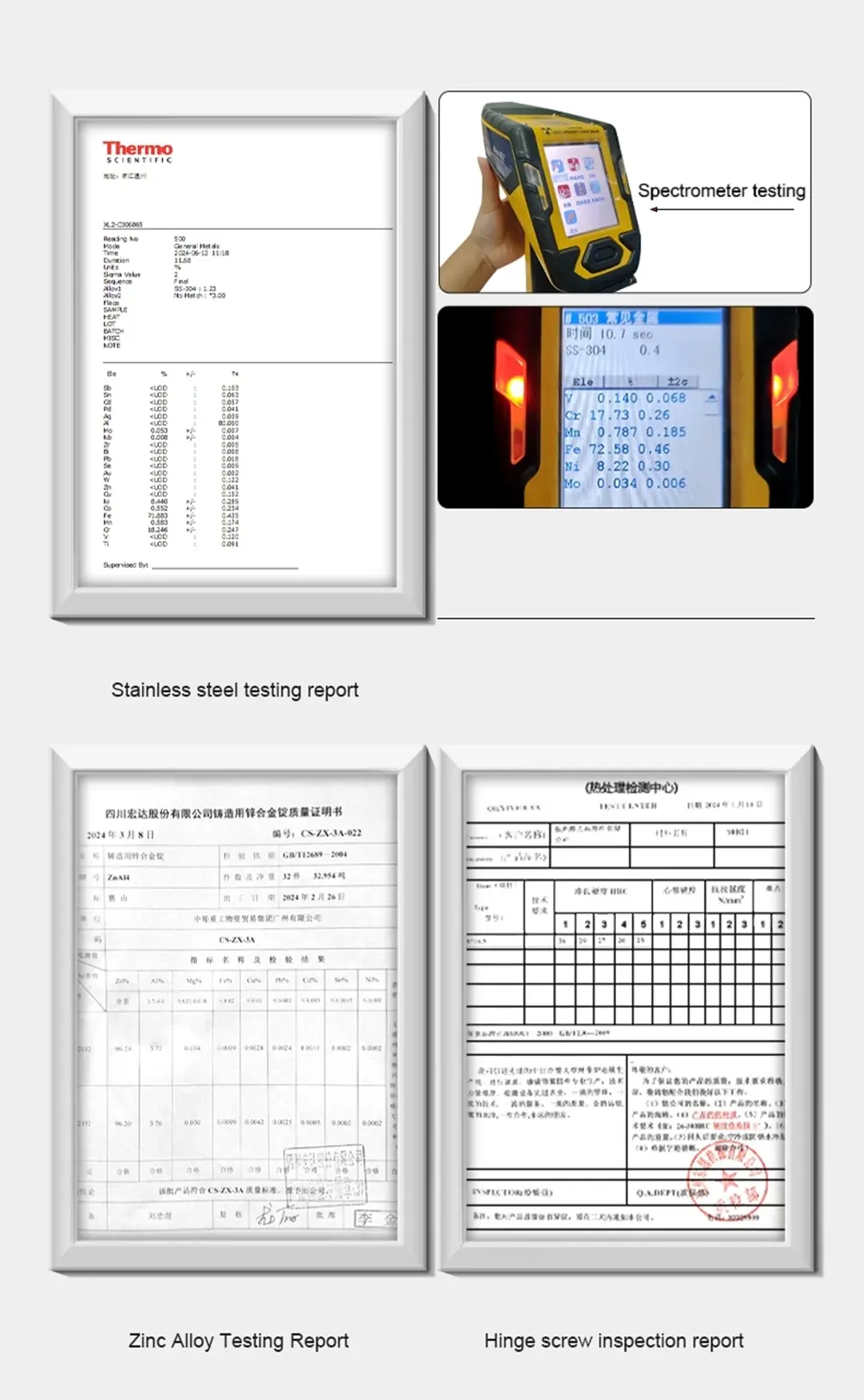

تتوفر مفصلة الخزانة المنحنية بزاوية 90 درجة من الفولاذ الكربوني المجلفن والفولاذ المقاوم للصدأ 304. يحمل إصدار الفولاذ الكربوني طلاء الزنك الذي يوفر حماية كافية من التآكل للمرفقات الداخلية في البيئات الجافة أو التي يتم التحكم فيها بالمناخ. إنه الاختيار القياسي لمعظم تطبيقات الخزانات الكهربائية وصناديق التوزيع حيث يكون التثبيت في الداخل ولا تعتبر الرطوبة عاملاً.

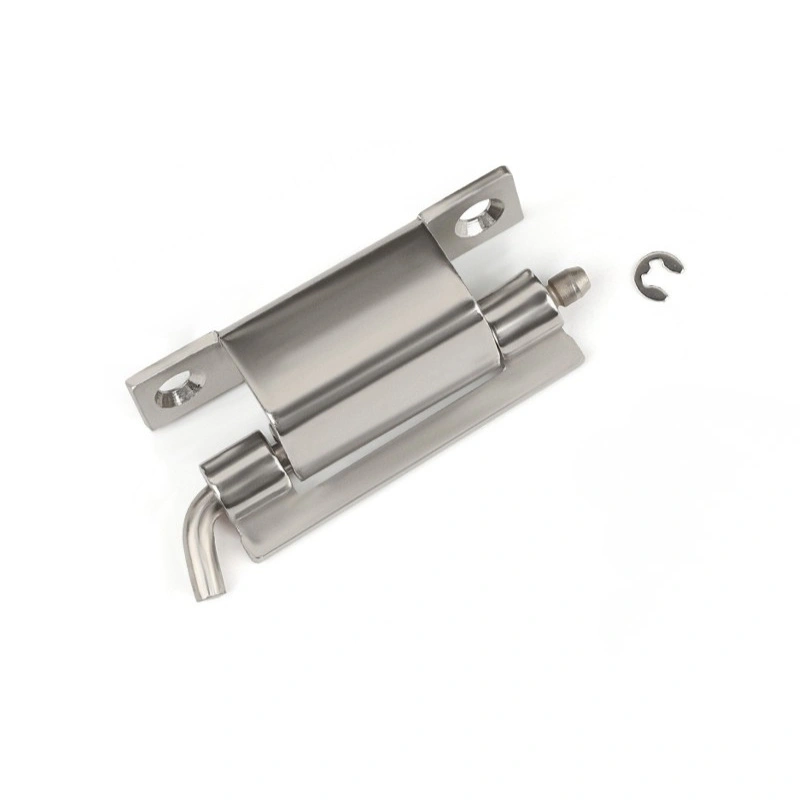

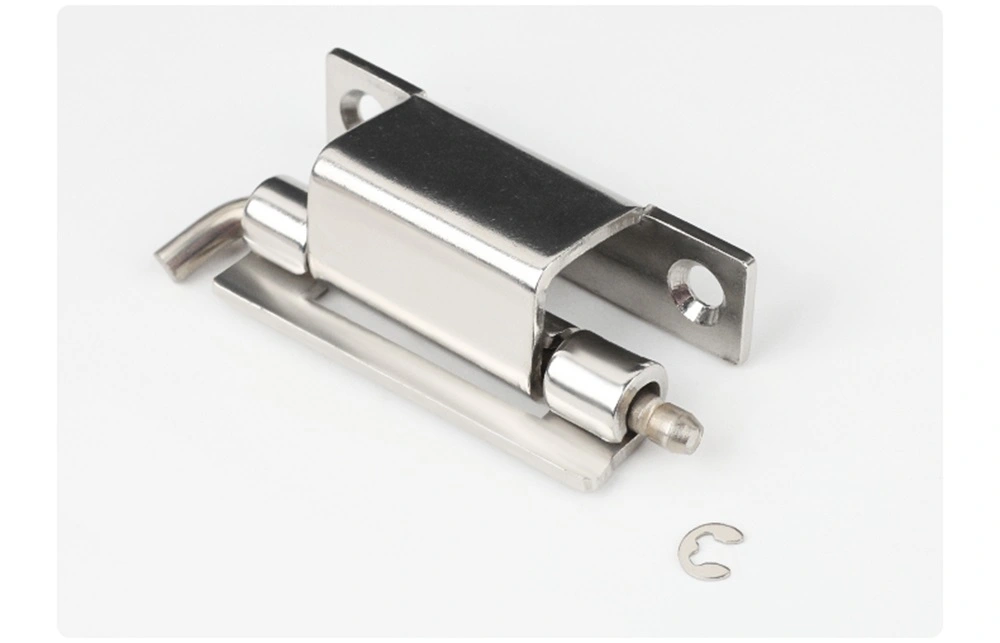

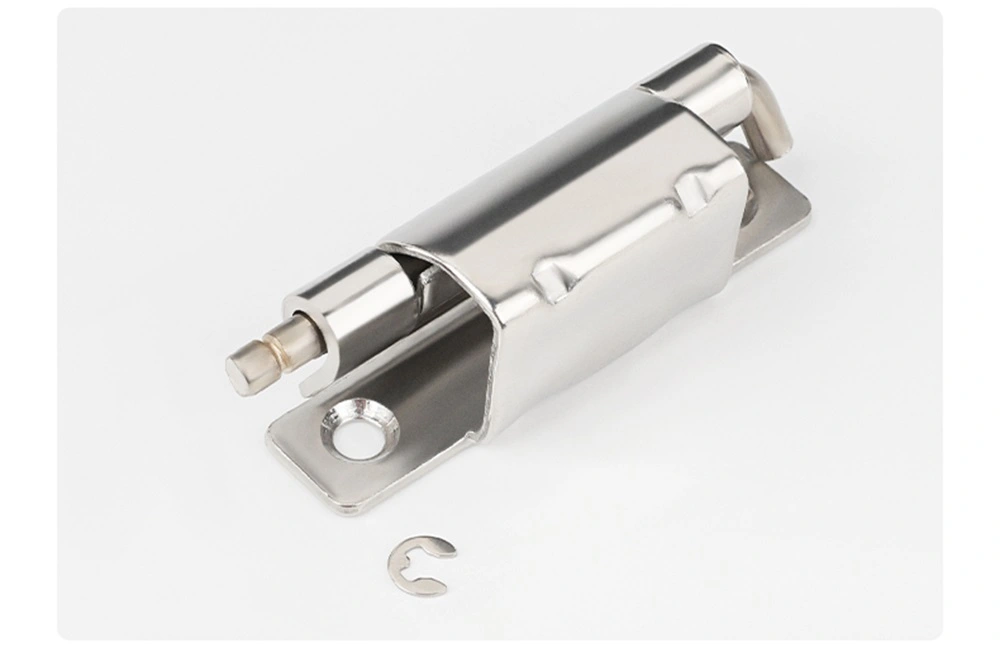

تعد مفصلة الخزانة المنحنية 90 درجة المصنوعة من الفولاذ المقاوم للصدأ 304 الخيار الأفضل عندما تتعرض العلبة للرطوبة أو الظروف الخارجية أو البيئات ذات الرطوبة المرتفعة. يميل الفولاذ المقاوم للصدأ أيضًا إلى أن يتم تحديده عند وضع اللمسات النهائية الخارجية للخزانة في الاعتبار، نظرًا لأنه يحتفظ بمظهره بشكل أفضل بمرور الوقت من الفولاذ الكربوني المجلفن في الظروف الصعبة. وتتوفر كلتا المادتين في جميع موديلات CL275 الثلاثة.

التعليمات

س1: ما هي النماذج الثلاثة في سلسلة CL275 وكيف تختلف؟

تشتمل سلسلة CL275 على CL275-1، وCL275-2، وCL275-3. يفتح CL275-1 بزاوية 120 درجة وهو الطراز الأكبر بطول إجمالي يبلغ 70 ملم. يفتح كل من CL275-2 وCL275-3 بزاوية 90 درجة ويشتركان في نفس الأبعاد الأفقية، لكنهما يختلفان في شكلهما الجانبي وتكوين فتحة التثبيت. الثلاثة جميعها عبارة عن مفصلات ملحومة ببرميل يبلغ قطره Φ5 مم.

س2: ما هي زاوية الفتح لكل موديل؟

يفتح CL275-1 إلى 120 درجة. يفتح كل من CL275-2 وCL275-3 بزاوية 90 درجة. يتم تثبيت زاوية الفتح بواسطة هندسة الانحناء للأجنحة المفصلية ولا يمكن تعديلها بعد التثبيت.

س3: كيف يتم تركيب المفصلة CL275؟

يتم تثبيت جميع موديلات CL275 الثلاثة عن طريق اللحام. يتم لحام الجناح المنحني بإطار الخزانة أو لوحة الباب أثناء التصنيع. لا يوجد خيار تثبيت لولبي في هذه السلسلة.

س 4: كيف يتم الاحتفاظ بدبوس المفصلة وهل يمكن إزالة الباب؟

تستخدم جميع موديلات CL275 حلقة احتجاز مفتوحة Φ4 لإبقاء الدبوس في مكانه. لإزالة الباب، قم بفك حلقة التثبيت واسحب الدبوس - لا حاجة لأي أدوات. تظل القاعدة الملحومة ثابتة على الإطار، لذلك يمكن إزالة الباب وإعادة تثبيته دون التأثير على تركيب المفصلة.

س5: ما هي المواد المتوفرة؟

تأتي مفصلة الخزانة المنحنية CL275 من الفولاذ الكربوني المجلفن والفولاذ المقاوم للصدأ 304. يناسب الفولاذ الكربوني العبوات الداخلية والجافة؛ يعد الفولاذ المقاوم للصدأ هو الخيار الأفضل للتركيبات الخارجية أو البيئات التي تتعرض للرطوبة بشكل منتظم.

س6: ما الفرق بين CL275-2 وCL275-3؟

يشترك كلا الطرازين في نفس الأبعاد الأفقية وزاوية الفتح البالغة 90 درجة، لكن ملامحهما الجانبية تختلف. يتميز الطراز CL275-3 بعمق تعشيق لإطار الباب يبلغ 19.3 ملم وارتفاع جانبي يبلغ 20.2 ملم، في حين يتمتع الطراز CL275-2 بخلوصات جانبية مختلفة تناسب هندسة قناة إطار مختلفة. اختر بناءً على إطار الباب وأبعاد اللوحة المحددة.
