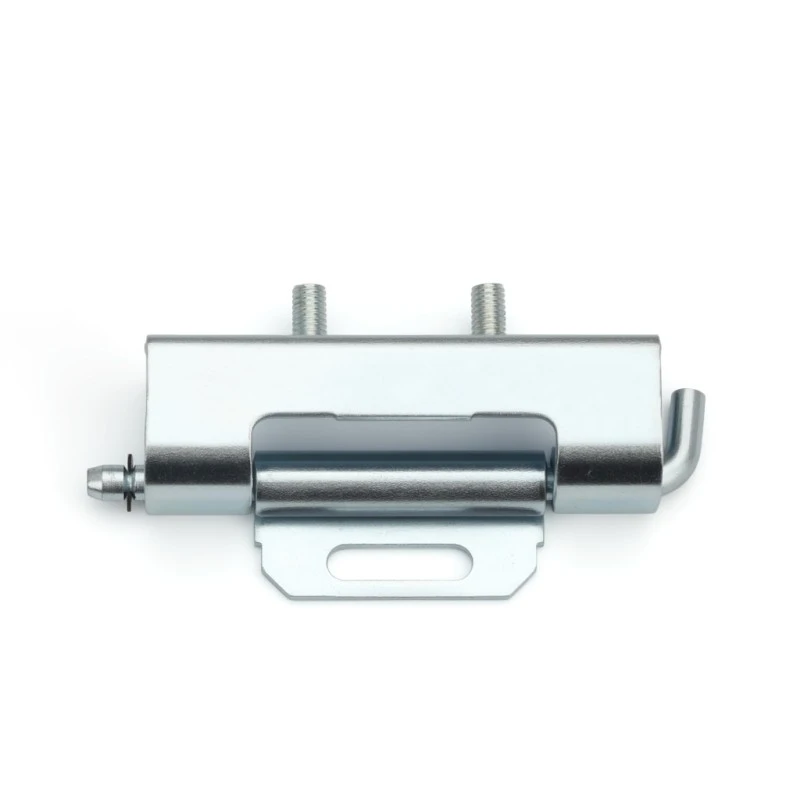

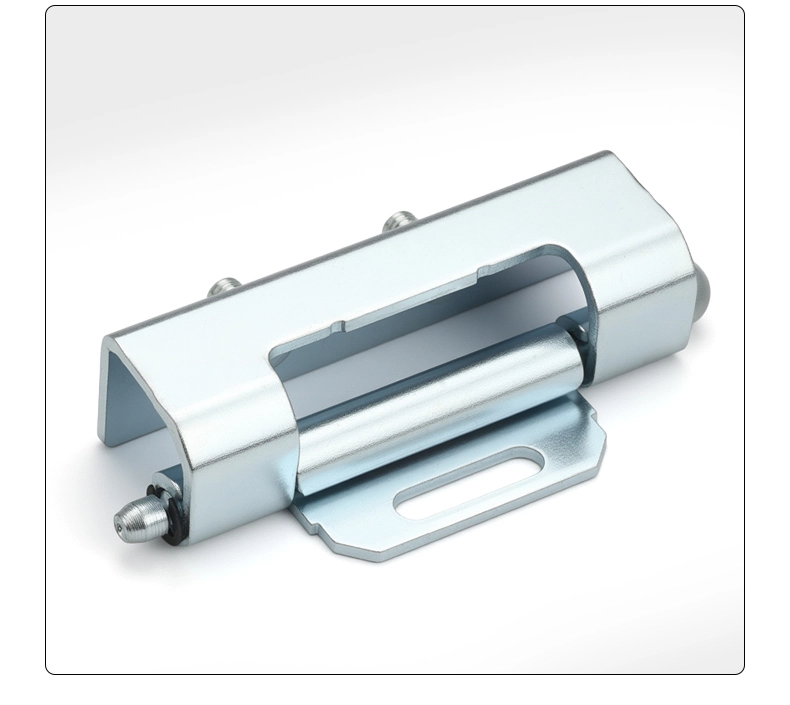

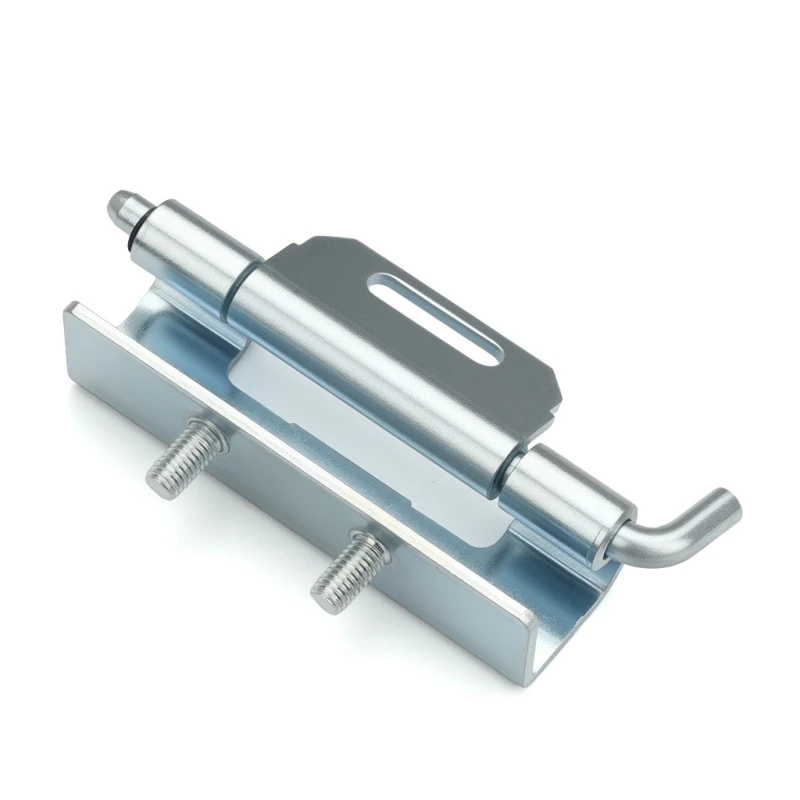

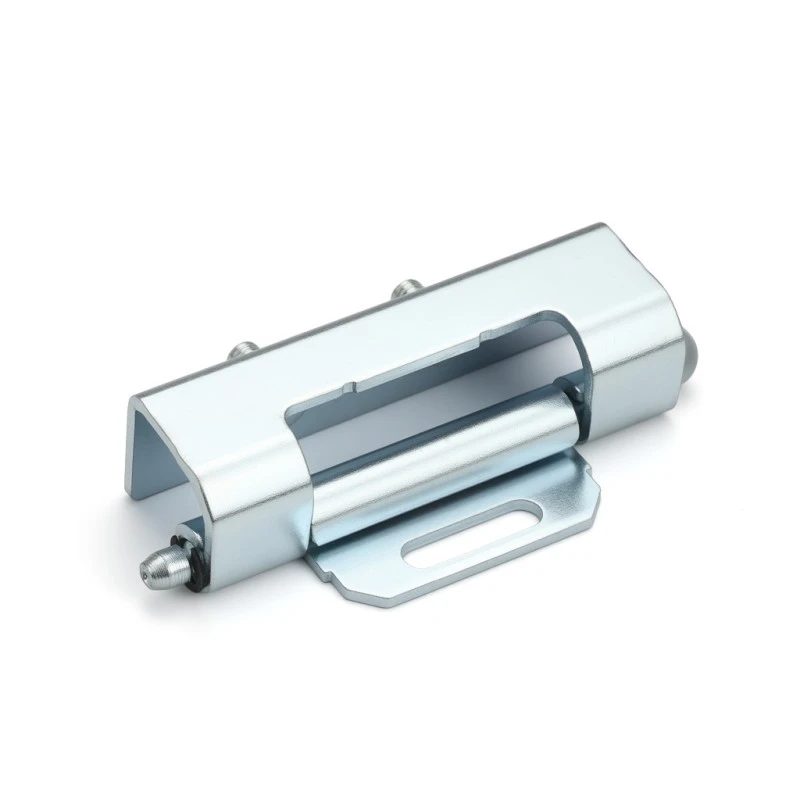

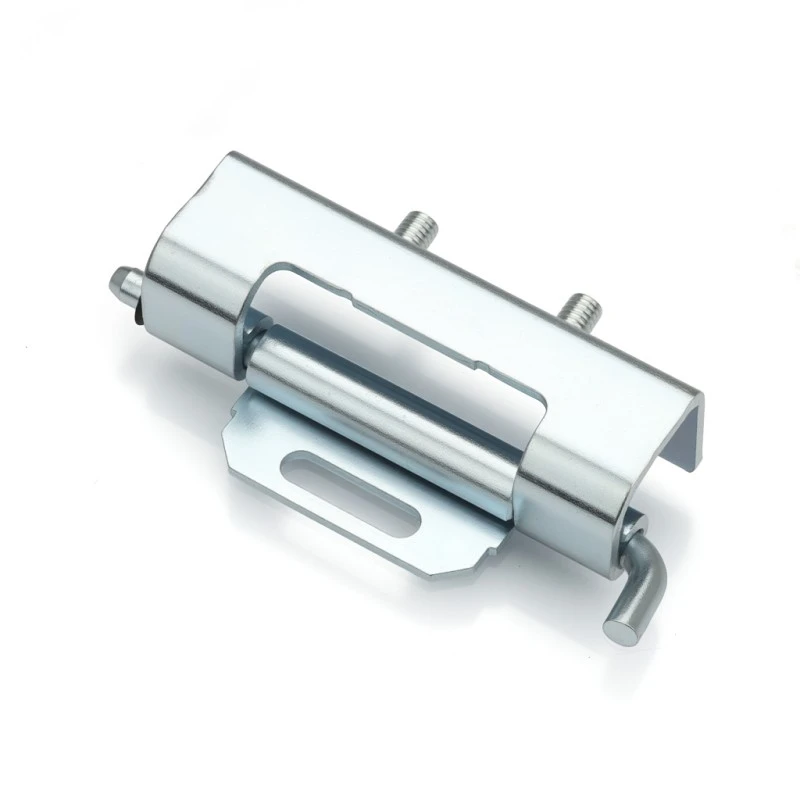

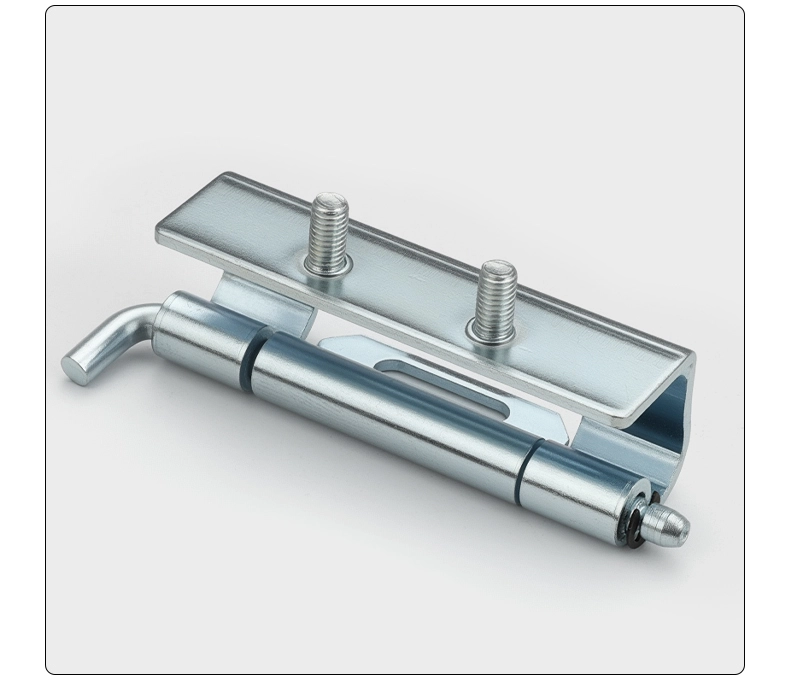

مفصلة مخفية مع ترصيع

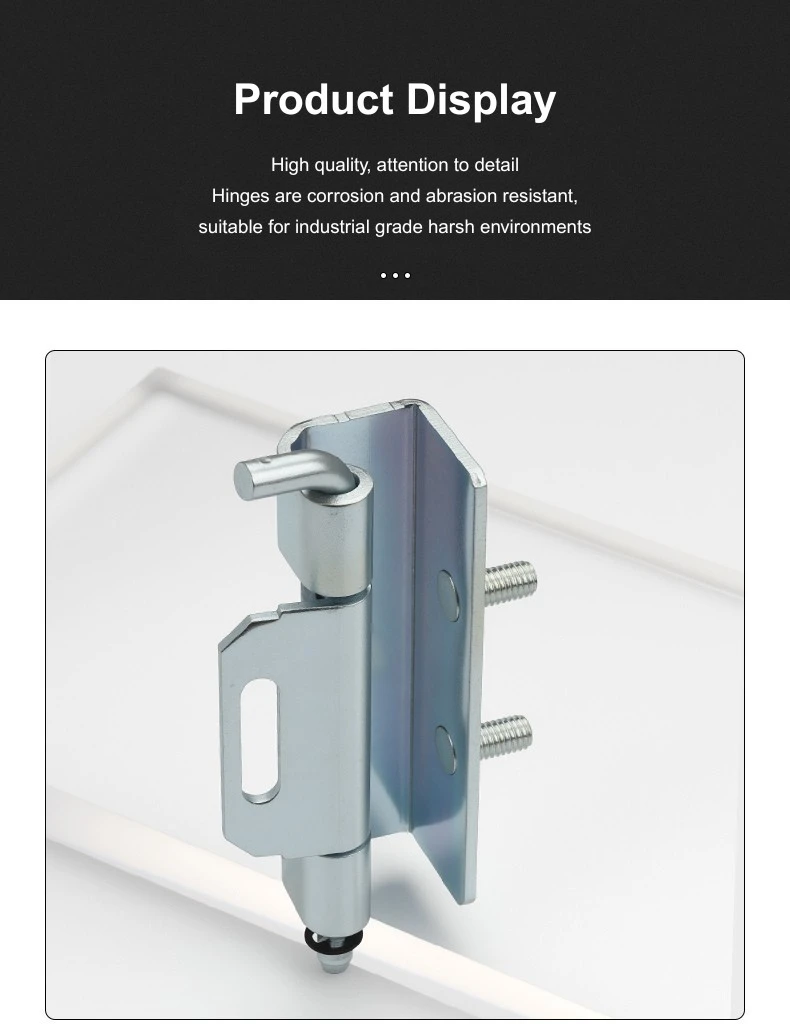

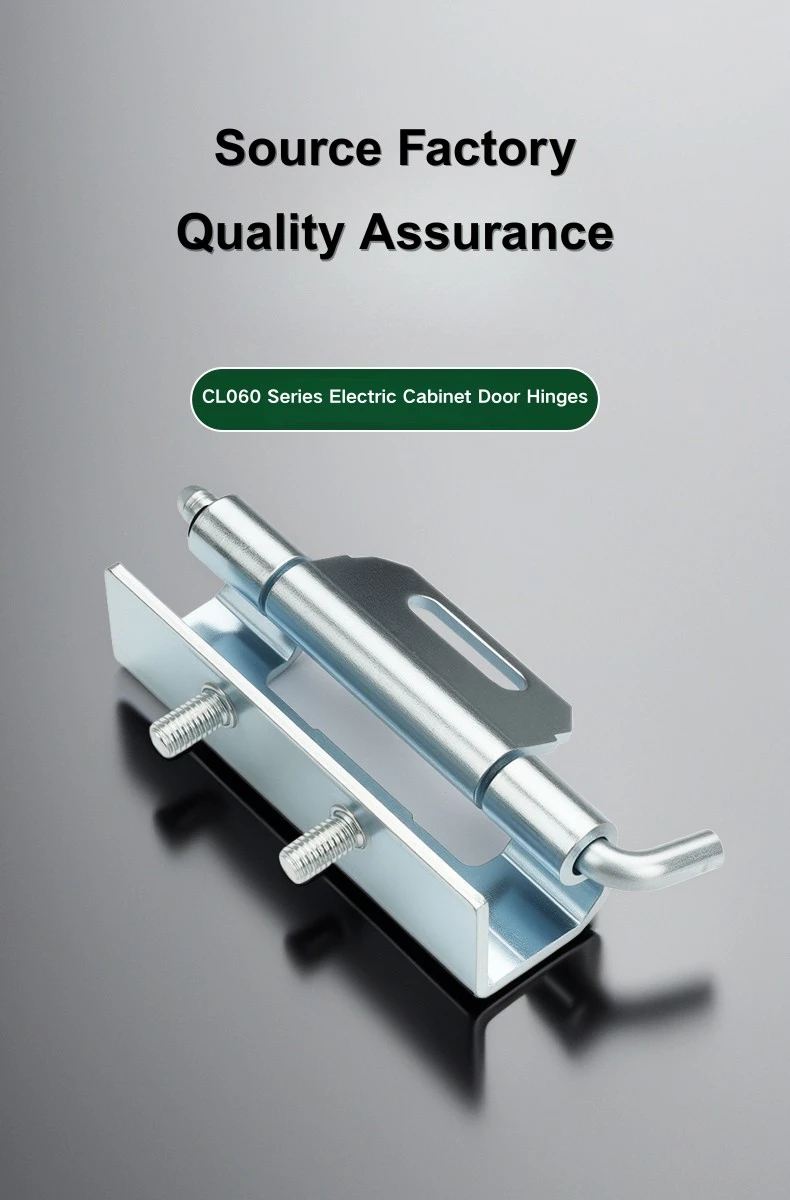

بالنسبة لأي شخص يحصل على مفصلات حاوية قابلة للإزالة من Yitai Lock، فإن المفصلة المخفية المزودة بأزرار CL060 تتعامل مع كل من اللحام وتركيب الصواميل، كما أن البراغي متضمنة بالفعل. توجد فتحة مقاس 19.8 ملم على جناح التثبيت حتى تتمكن من ضبط الموضع قبل قفله - وهي مفيدة عندما تحتاج إلى تعليق الباب بشكل مستقيم. يصل الطول الإجمالي إلى 86 ملم مع هيكل مفصلي 70 ملم وبرميل بقطر Φ5 ملم.

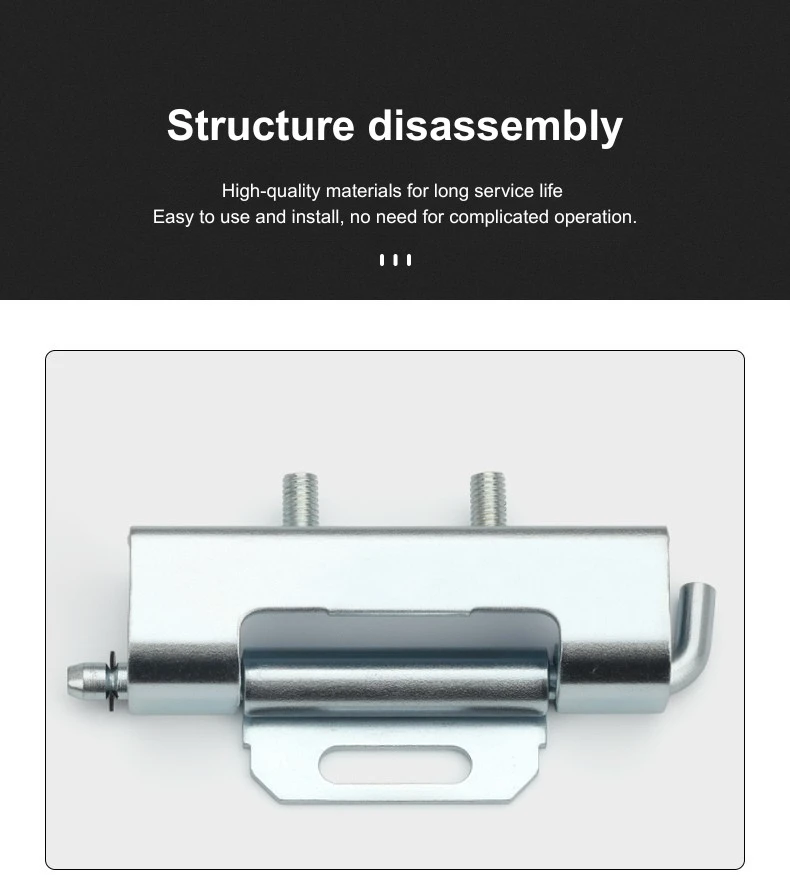

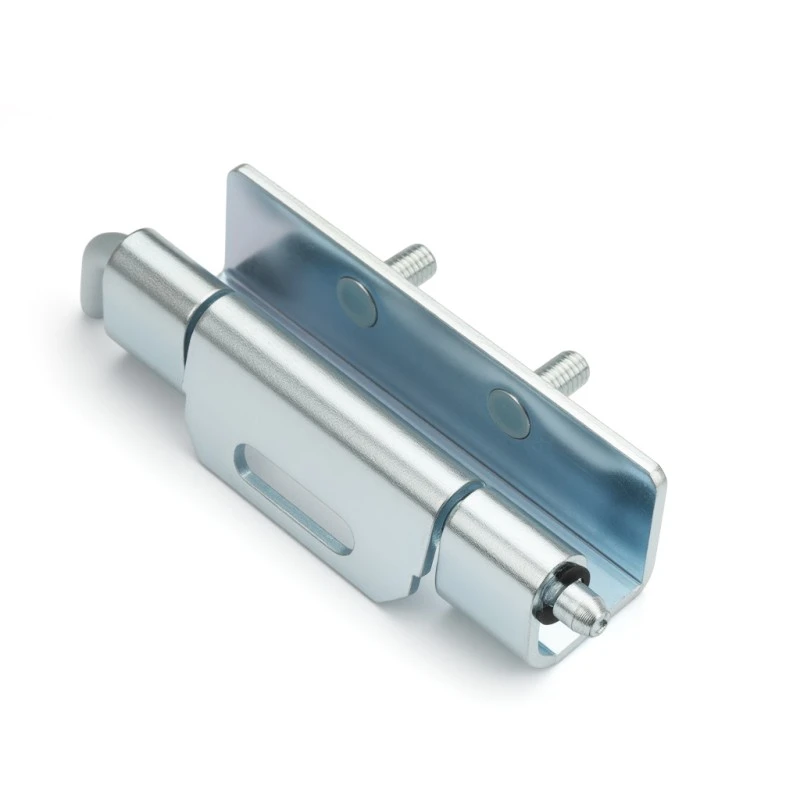

الهيكل والأبعاد

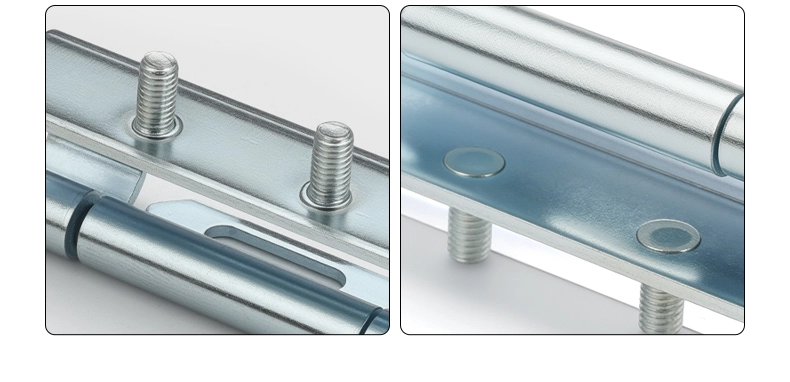

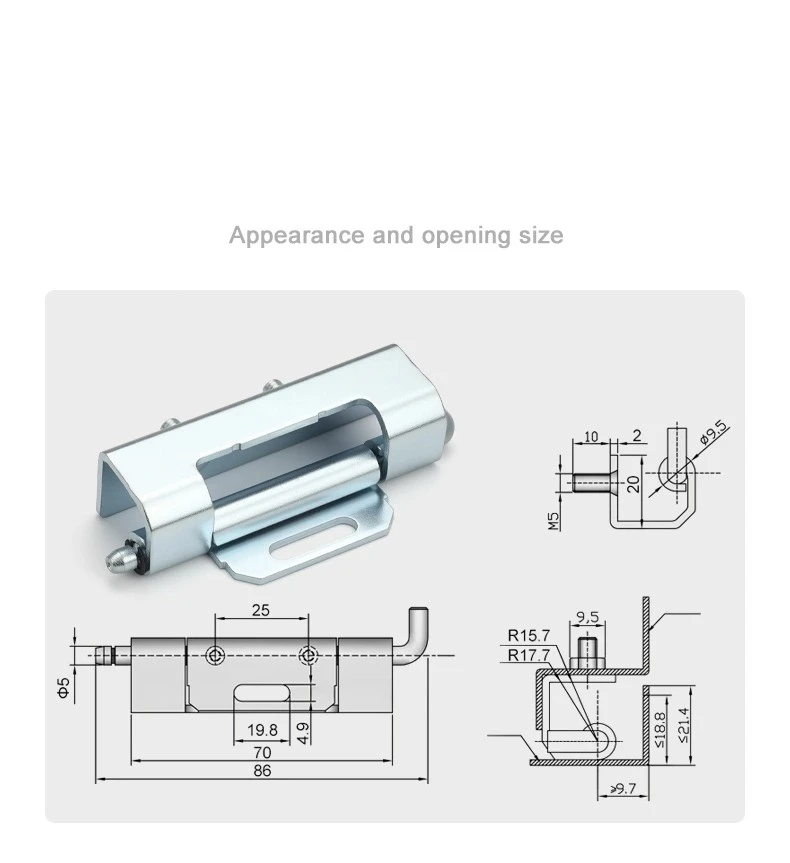

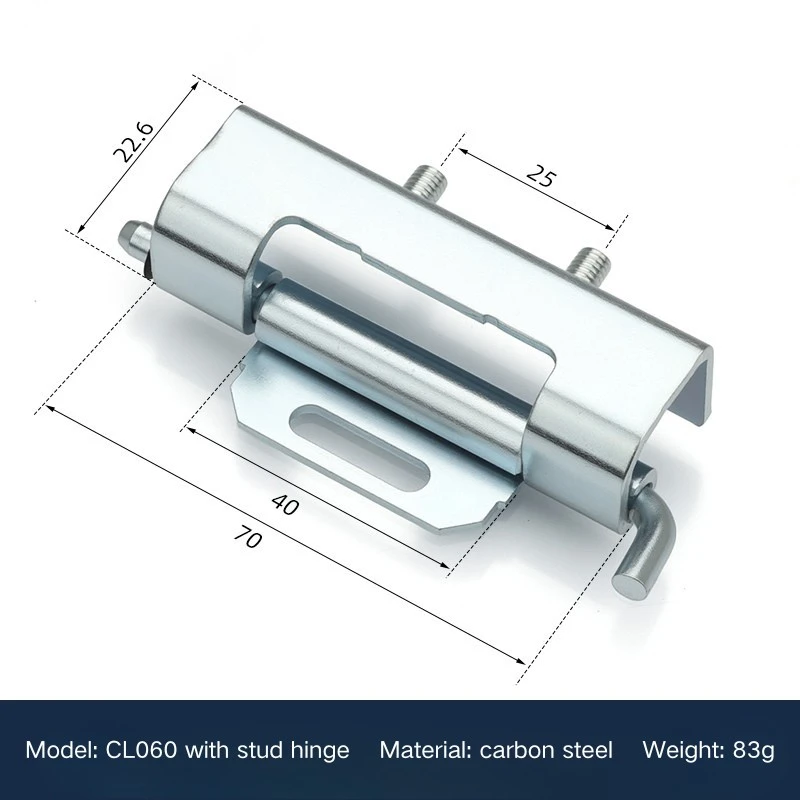

يبلغ طول المفصلة المخفية المزودة بمسامير 86 ملم بشكل عام، حيث يستوعب الجسم الرئيسي 70 ملم منها ويغطي جناح التثبيت الباقي. يبلغ قطر البرميل Φ5 مم، والمسمار نفسه له رأس Φ9.5 مم، وعمود 10 مم، وكتف 2 مم، وخيط M5 - سهل التعامل مع صامولة قناة الإطار.

من أجل التوافق مع الإطار، تم تصميم المفصلة المخفية ذات المسامير للقنوات ذات نصف القطر الداخلي من R15.7 إلى R17.7 مم، وعمق خلوص لوحة الباب ≥18.8 مم، والوصول الجانبي ≥21.4 مم، وفتحة الإطار > 9.7 مم. يبلغ عرض هيكل المفصلة 22.6 مم، ويبلغ عرض جناح التثبيت 25 مم، وهو صغير بما يكفي لوضعه بشكل نظيف داخل الإطار دون أن يبرز خارج وجه الباب.

التثبيت والتركيب

يتم دمج المفصلة المخفية ذات الأزرار مع مزيج من اللحام وتركيب الصواميل. يتم لحام جناح التثبيت بلوحة الباب أثناء التصنيع، ويقوم طرف المسمار بإشراك قناة الإطار باستخدام براغي M5 المضمنة. تمنحك الفتحة مقاس 19.8 ملم الموجودة على الجناح بعض المساحة لتغيير موضع المفصلة قبل ربط كل شيء لأسفل، مما يجعل محاذاة الباب أقل تعقيدًا أثناء التجميع.

بمجرد تثبيت كل شيء في مكانه، تظل المفصلة المخفية ذات المسامير تسمح للباب بالخروج عند الحاجة - فقط قم بفك المسمار من قناة الإطار وسيرفع الباب مجانًا. يبقى الجناح الملحوم على لوحة الباب بشكل دائم، لذا فإن إزالة الباب لا تؤثر على تركيب المفصلة على الإطلاق. إنها ميزة مفيدة للخزائن التي تحتاج إلى إزالة الباب لتشغيل الأسلاك أو الوصول الداخلي.

سيناريوهات التطبيق

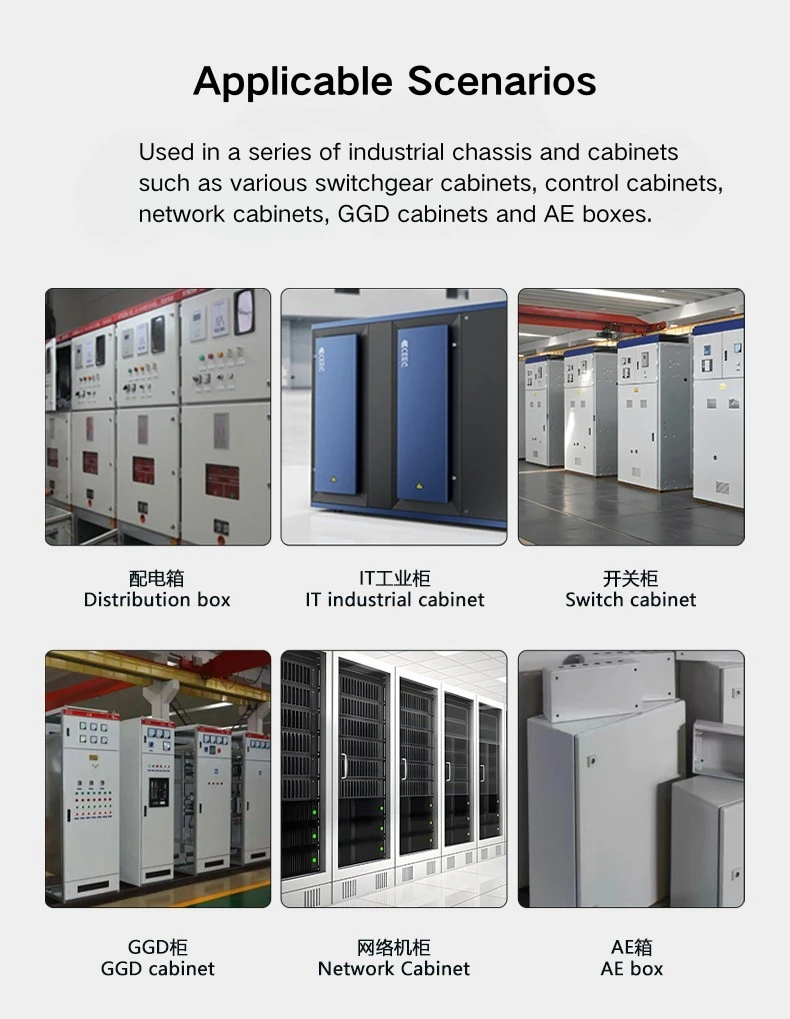

تظهر المفصلة المخفية ذات المسامير في أغلب الأحيان على أبواب لوحات التوزيع، ومرفقات المفاتيح الكهربائية، وأبواب خزائن الشبكة، وخزائن المعدات الصناعية حيث يكون الحفاظ على نظافة المظهر الخارجي أمرًا مهمًا. نظرًا لوجود المفصلة داخل الإطار، لا يوجد شيء مرئي من الخارج عندما يكون الباب مغلقًا - لا يوجد برميل بارز ولا جناح مكشوف.

كما أن الجانب القابل للفصل من المفصلة المخفية المزودة بأزرار يكون مفيدًا أيضًا للخزائن التي يتم تجميعها في ورشة العمل وشحنها إلى الموقع - يمكن فصل الباب للنقل والعودة مرة أخرى بمجرد وضع الخزانة في مكانها. تعتبر اللمسة النهائية من الفولاذ الكربوني المجلفن مناسبة للبيئات الصناعية الداخلية القياسية، وتتناسب المفصلة مقاس 86 مم مع أبعاد قناة الإطار التي تجدها عادةً في حاويات التوزيع والمفاتيح الكهربائية.

التعليمات

Q1: ما هو الحجم الكلي للمفصلة CL060؟

المفصلة المخفية CL060 لها طول إجمالي يبلغ 86 مم، وطول جسم المفصلة 70 مم، وقطر البرميل Φ5 مم. يبلغ عرض جناح التثبيت 25 ملم ويبلغ عرض الجسم المفصلي 22.6 ملم. الوزن الإجمالي 83 جرام.

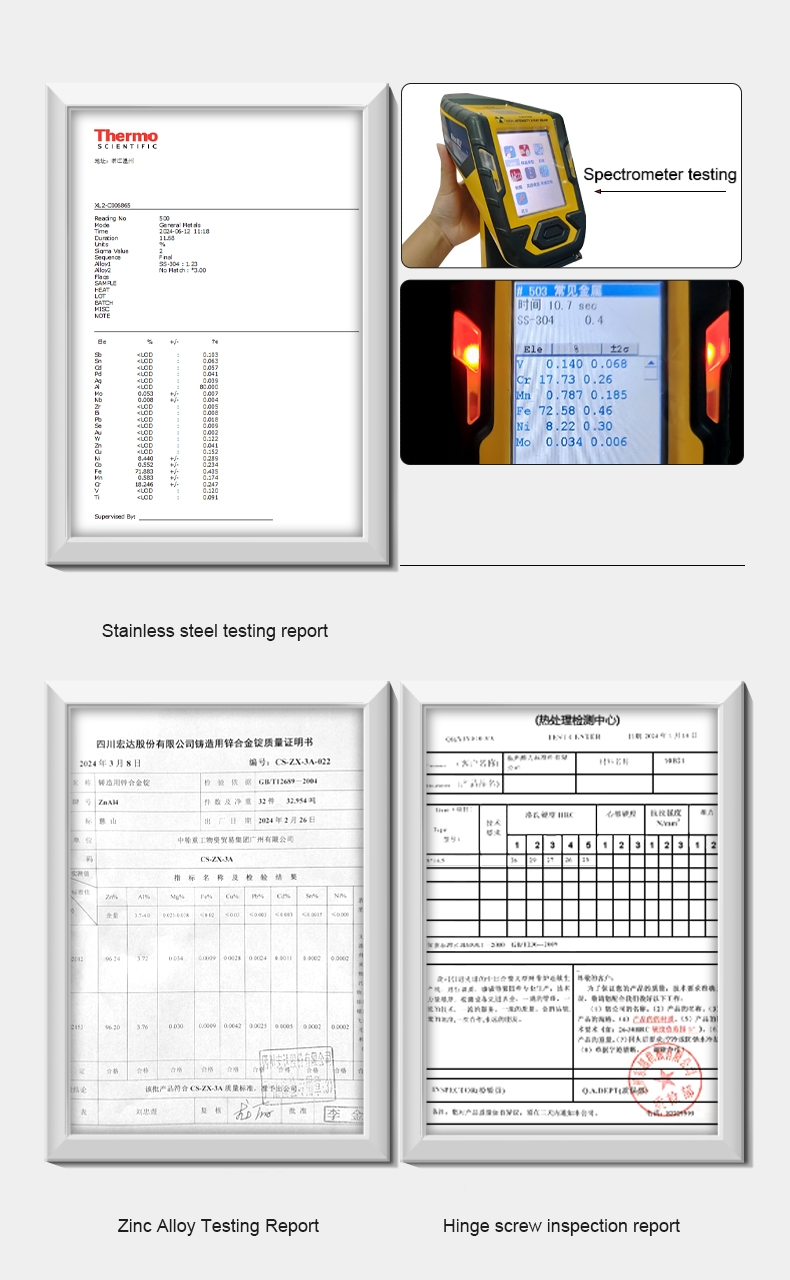

Q2: ما هي المادة المصنوعة من CL060؟

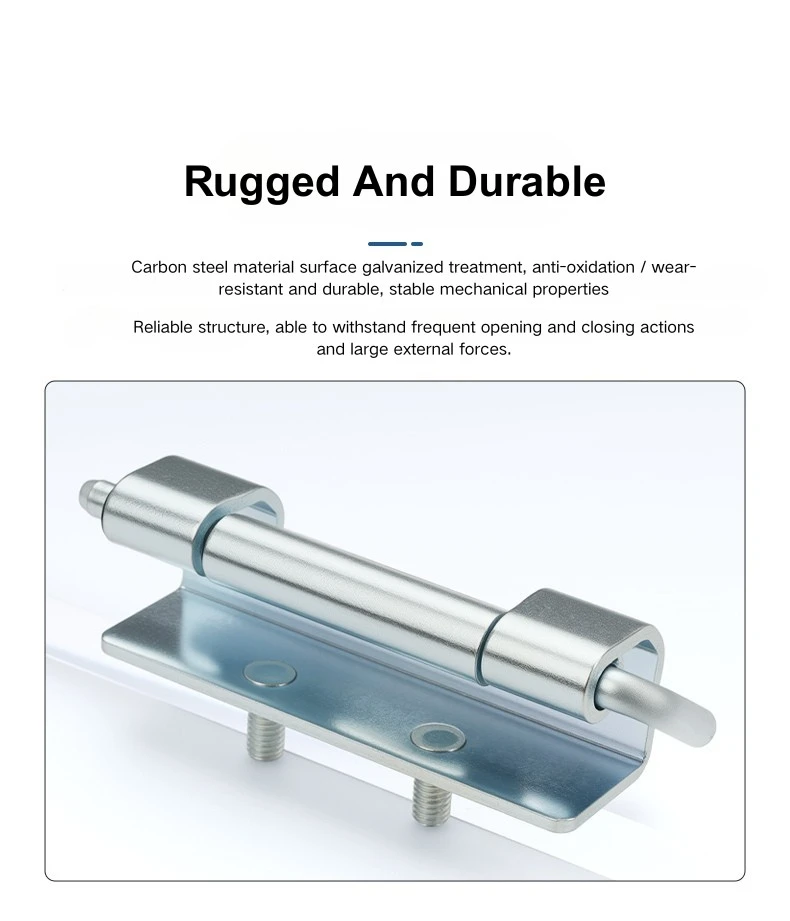

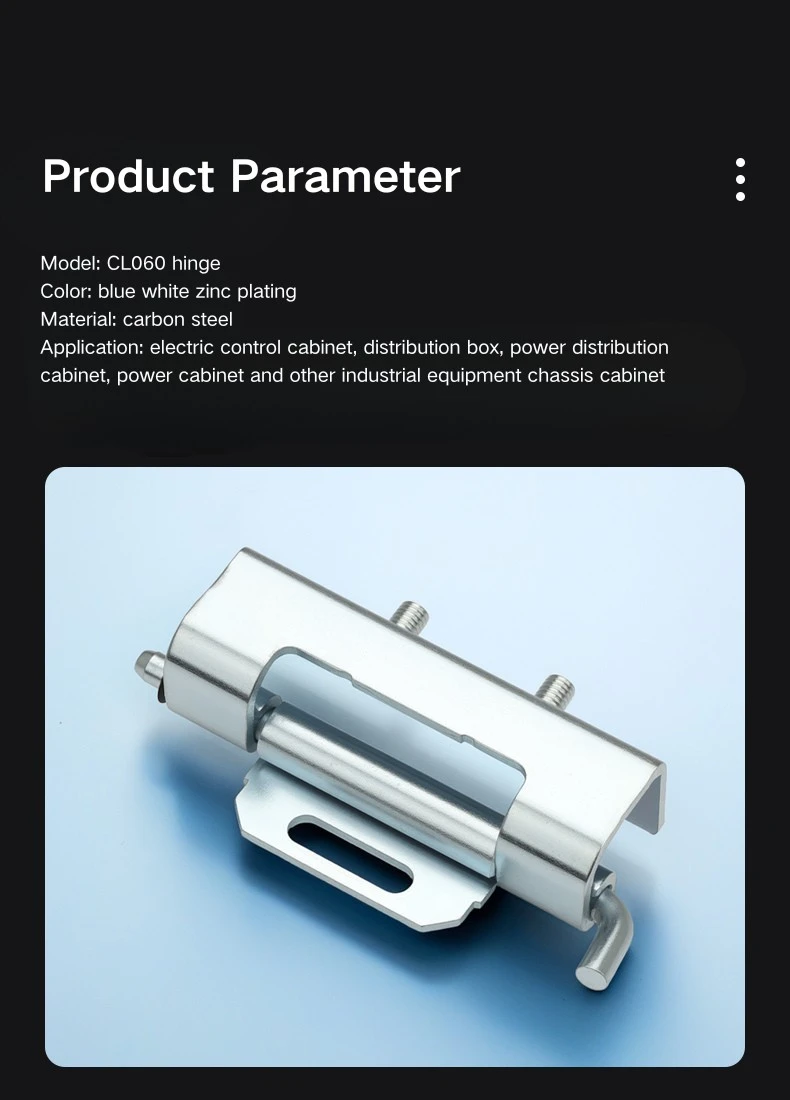

CL060 مصنوع من الفولاذ الكربوني مع تشطيب مجلفن. وهو متوفر حاليًا بمواصفات واحدة فقط.

س3: كيف يتم تركيب CL060؟

يستخدم CL060 مزيجًا من اللحام وتركيب الجوز. يتم لحام جناح التثبيت بلوحة الباب، ويقوم المسمار بإشراك قناة الإطار باستخدام براغي M5 المضمنة. تسمح فتحة التثبيت المشقوقة بتعديل الموضع قبل التثبيت النهائي.

س4: ما هي أبعاد المسمار؟

يبلغ قطر الرأس Φ9.5 مم، وطول العمود 10 مم، وكتف 2 مم، وملولب M5. تعمل على تشغيل قناة إطارية بفتحة أكبر من 9.7 مم.

س5: ما هي أبعاد قناة الإطار التي يناسبها CL060؟

يتم تركيب المفصلة المخفية CL060 داخل قناة إطار بنصف قطر داخلي يتراوح من 15.7 إلى 17.7 ملم. يبلغ عمق خلوص لوحة الباب 8.818.8 مم ويبلغ إجمالي الوصول الجانبي 21.4 مم.

س 6: ما هي أنواع العلبة المناسبة لـ CL060؟

يتم استخدام CL060 على أبواب لوحات التوزيع، ومرفقات المفاتيح الكهربائية، وخزائن الشبكات الصناعية، وأبواب خزائن المعدات الميكانيكية - في أي مكان يفضل استخدام مفصلة مخفية وقابلة للفصل على خيار مثبت على السطح.
