مفصلة قابلة للإزالة للوحة التوزيع

بالنسبة لأولئك الذين يستوردون أجهزة خزانة التحكم من Yitai Lock من حيث الكمية، فإن سلسلة المفصلات القابلة للإزالة للوحة التوزيع CL250 تستحق المقارنة عبر النماذج قبل تقديم الطلب، نظرًا لأن التصميم الهيكلي متسق ولكن الأبعاد تختلف بين النماذج. التصميم القابل للإزالة يعني أنه يمكن رفع الباب بدون أدوات بمجرد تركيبه، وهي ميزة عملية لخطوط التجميع والصيانة الميدانية على حدٍ سواء. يتم دعم كلتا طريقتي التثبيت - اللولب واللحام - بحيث تتناسب المفصلة مع معظم عمليات سير عمل التصنيع دون تعديل.

خيارات النموذج والأبعاد

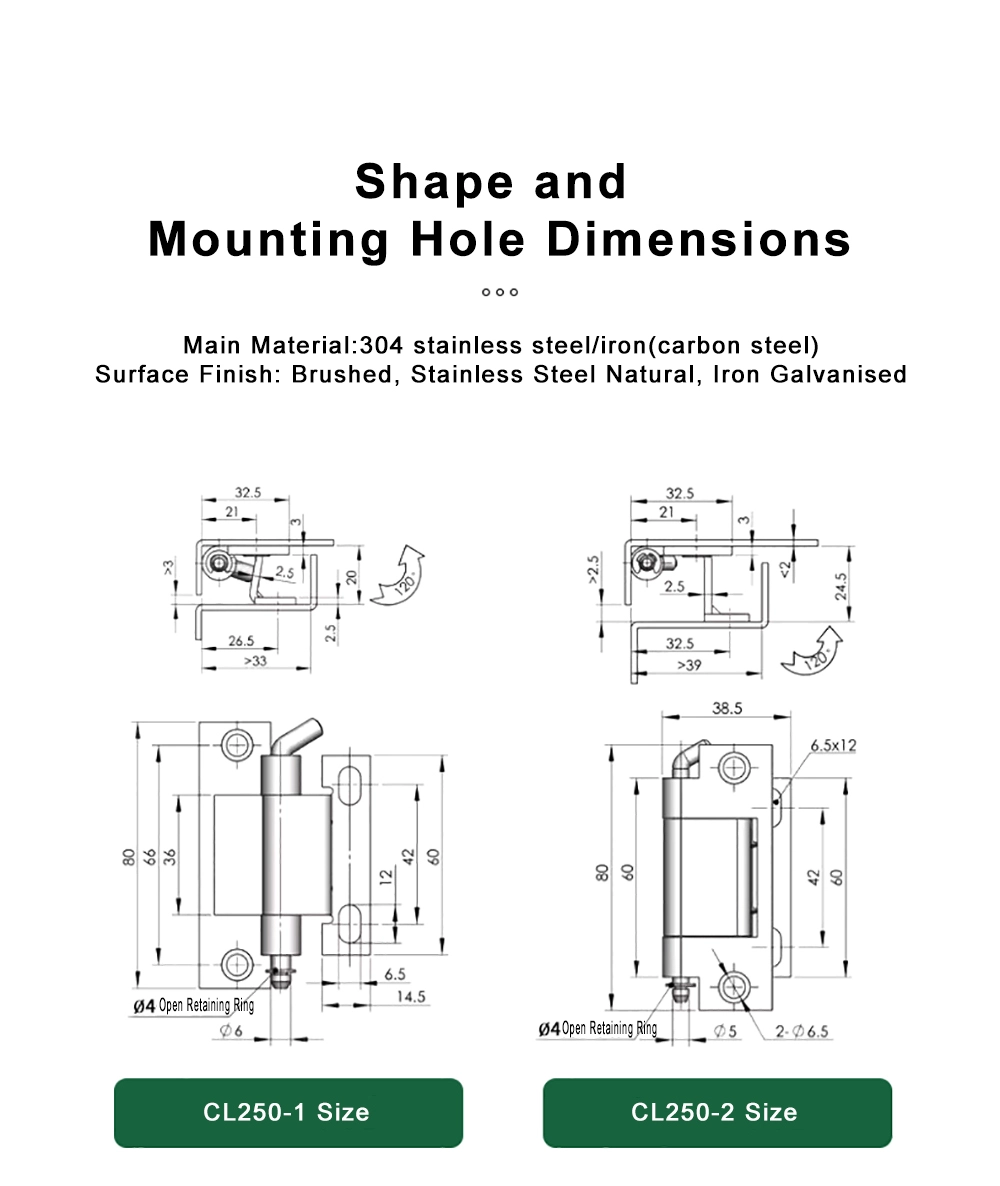

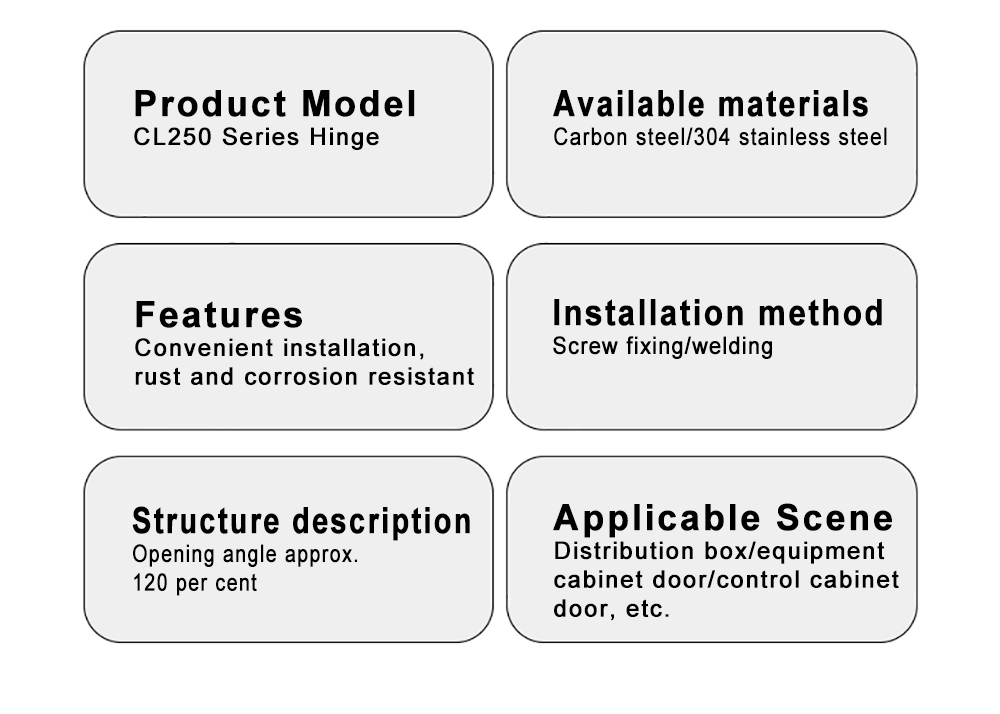

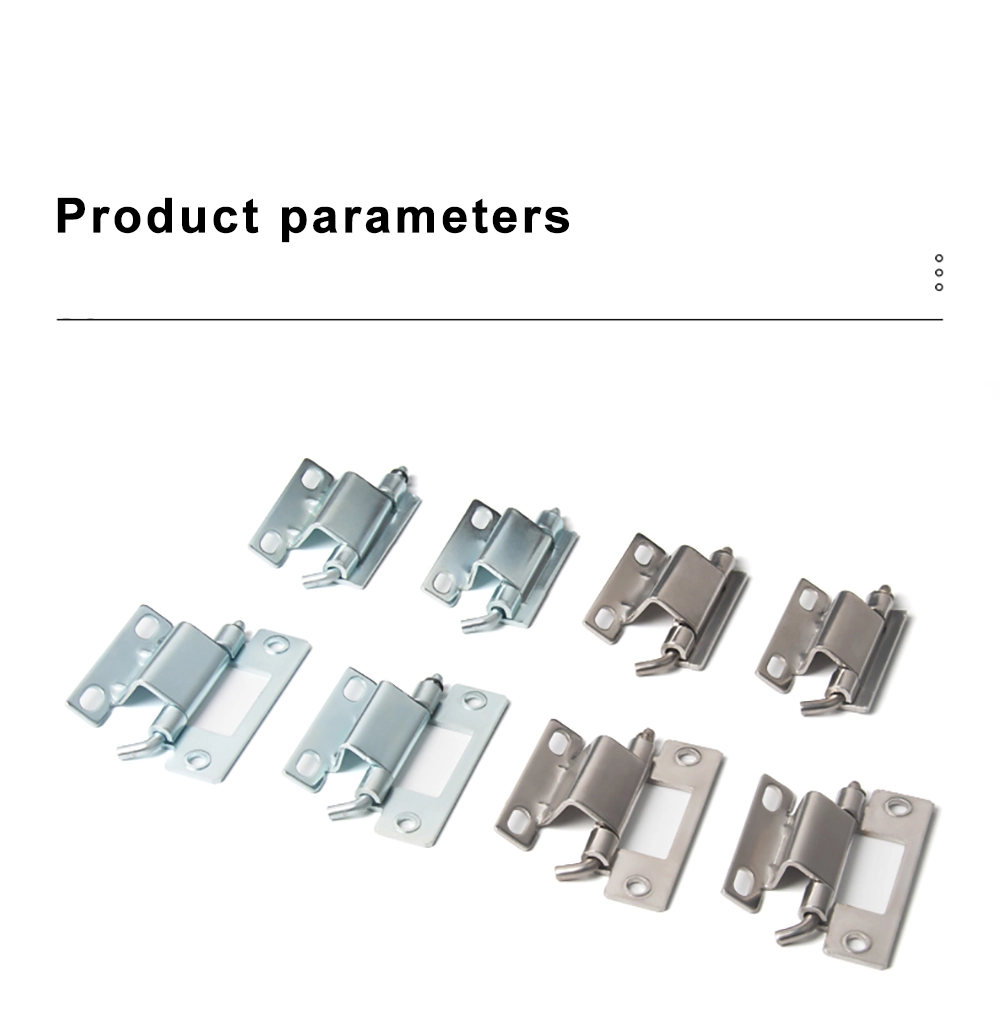

تغطي سلسلة المفصلات القابلة للإزالة للوحة التوزيع CL250 أربعة نماذج بنفس الهيكل الأساسي ولكن بأحجام مختلفة. يبلغ الارتفاع الإجمالي لـ CL250-1 80 مم مع هيكل مفصلي 66 مم، وعمق إجمالي 33 مم، وقطر البرميل Φ6 مم. يتشارك الطراز CL250-2 في الارتفاع الإجمالي البالغ 80 مم ويستخدم طول جسم يبلغ 60 مم، وعمق 39 مم أو أكثر، وبرميل بقطر 5 مم مع فتحتي تثبيت بقطر 6.5 مم متباعدتين 6.5 × 12 مم.

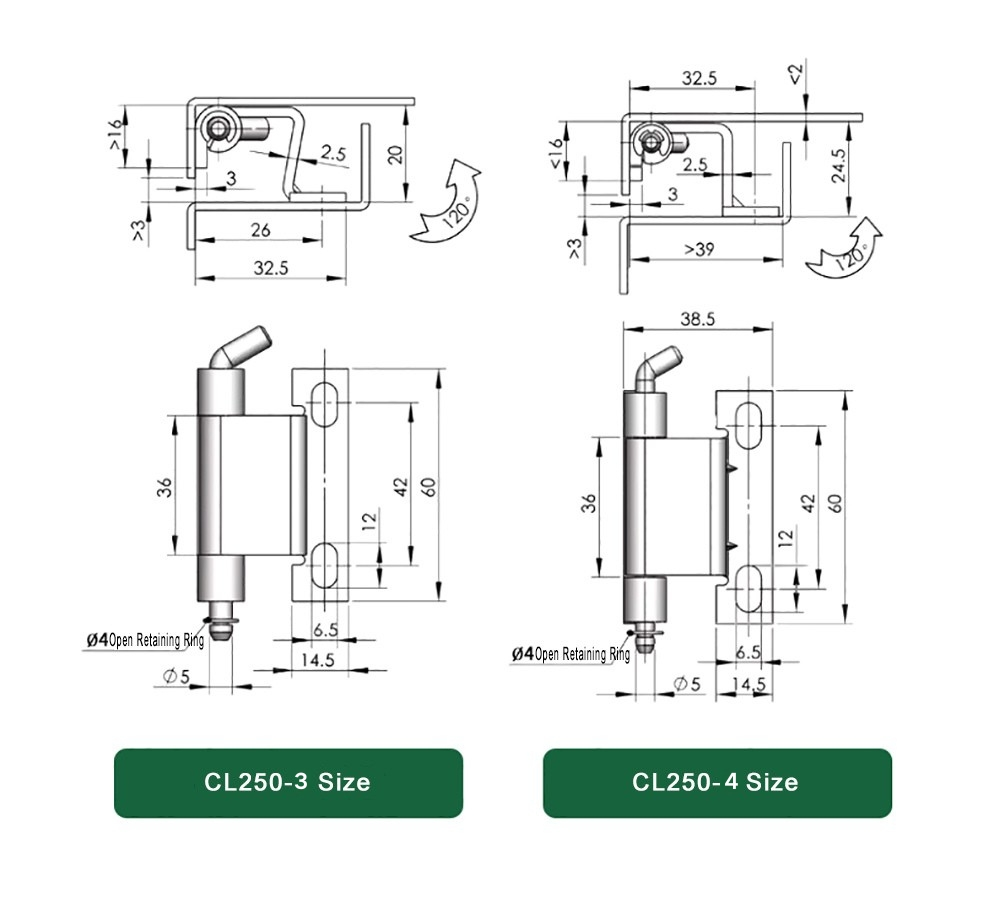

يعد الطرازان CL250-3 وCL250-4 من الخيارات الأكثر إحكاما في مجموعة المفصلات القابلة للإزالة للوحة التوزيع. كلاهما له هيكل مفصلي يبلغ ارتفاعه 36 مم وارتفاعه الإجمالي 60 مم، مع عرض قاعدة 14.5 مم وبرميل Φ5 مم. يبلغ عمق CL250-3 32.5 ملم بينما يصل عمق CL250-4 إلى 38.5 ملم. تستخدم جميع الطرز الأربعة حلقة احتجاز مفتوحة Φ4 لتثبيت الدبوس في مكانه.

أنواع القضبان وزاوية الفتح

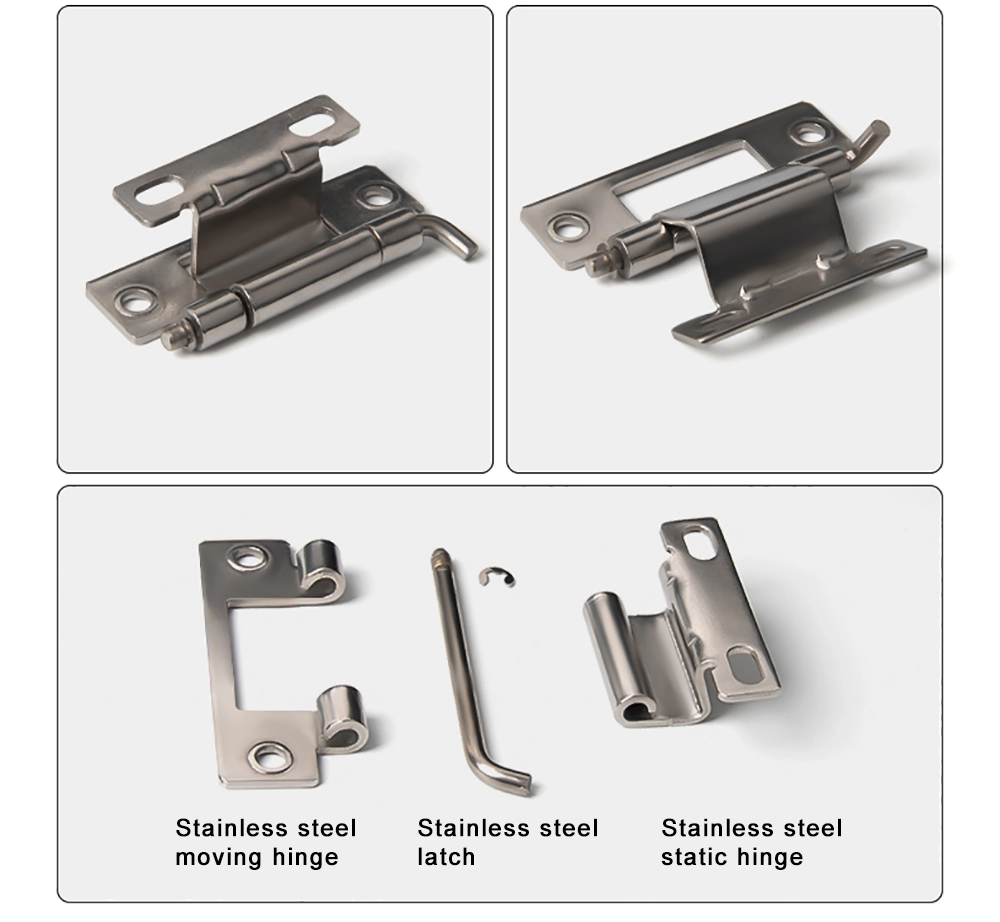

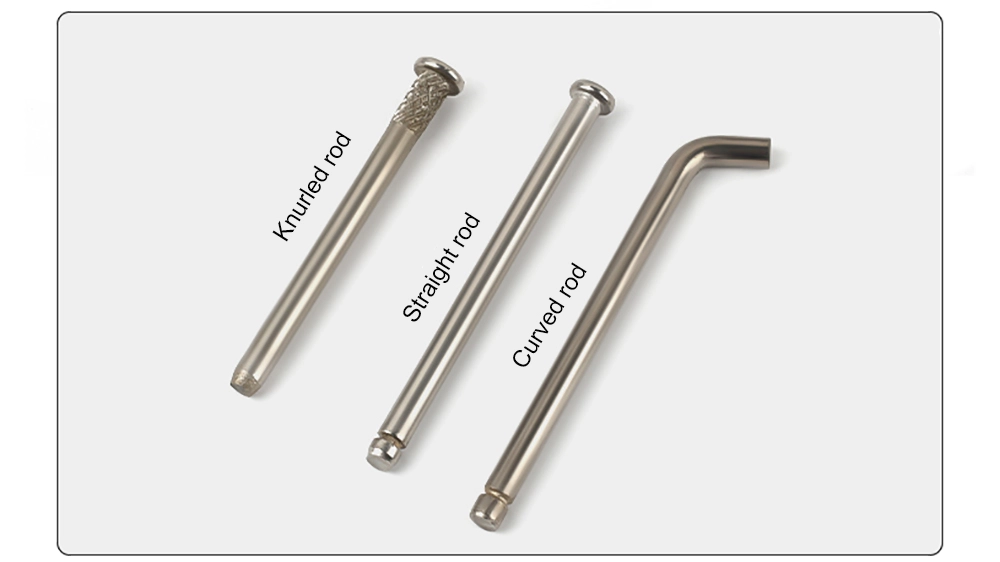

أحد التفاصيل الأكثر عملية في المفصلة القابلة للإزالة بلوحة التوزيع هو اختيار ثلاثة أنواع من القضبان: مخرشة ومستقيمة ومنحنية. يضيف القضيب المخرش ملمسًا للقبضة على الدبوس، مما يساعد على مقاومة الارتخاء تحت الاهتزاز. يعد القضيب المستقيم هو الخيار القياسي ويناسب معظم تطبيقات العلبة العامة. تم تشكيل القضيب المنحني لتسهيل إزالة الدبوس يدويًا، وهو ما يمكن أن يكون مفيدًا عند الوصول إلى المفصلة بشكل متكرر أو في المساحات الضيقة.

تعمل جميع أنواع القضبان الموجودة في المفصلة القابلة للإزالة بلوحة التوزيع بنفس حلقة التثبيت المفتوحة Φ4 التي تثبت الدبوس بمجرد تثبيته. تبلغ زاوية الفتح عبر سلسلة CL250 بأكملها حوالي 120 درجة، مما يوفر مساحة كافية لمعظم احتياجات الوصول إلى باب الخزانة دون الحاجة إلى تأرجح كامل بمقدار 180 درجة.

التثبيت والتركيب

تدعم المفصلة القابلة للإزالة في لوحة التوزيع طريقتين للتركيب - التثبيت اللولبي واللحام - مما يعني أنه يمكن استخدامها في كل من حاويات الصفائح المعدنية المصنعة وتجميعات الخزانات المجمعة بمسامير. بالنسبة للتركيب اللولبي، يستخدم الطراز CL250-1 فتحة واحدة بقطر 6.5 مم، بينما يستخدم الطرازان CL250-2 وCL250-3/4 فتحات بيضاوية أو فتحات مزدوجة تسمح ببعض التعديل الموضعي أثناء التثبيت.

بمجرد تركيبها، تسمح المفصلة القابلة للإزالة للوحة التوزيع بإزالة ورقة الباب عن طريق سحب الدبوس - دون الحاجة إلى أدوات. وهذا يجعلها مناسبة تمامًا للحاويات التي تتطلب إزالة الباب بشكل دوري للوصول إلى الأسلاك أو الصيانة الداخلية. تحافظ حلقة التثبيت على عدم ارتخاء الدبوس أثناء الاستخدام المنتظم، لذلك لا يوجد خطر من أن ينفجر الباب بشكل غير متوقع في منتصف التشغيل.

سيناريوهات التطبيق

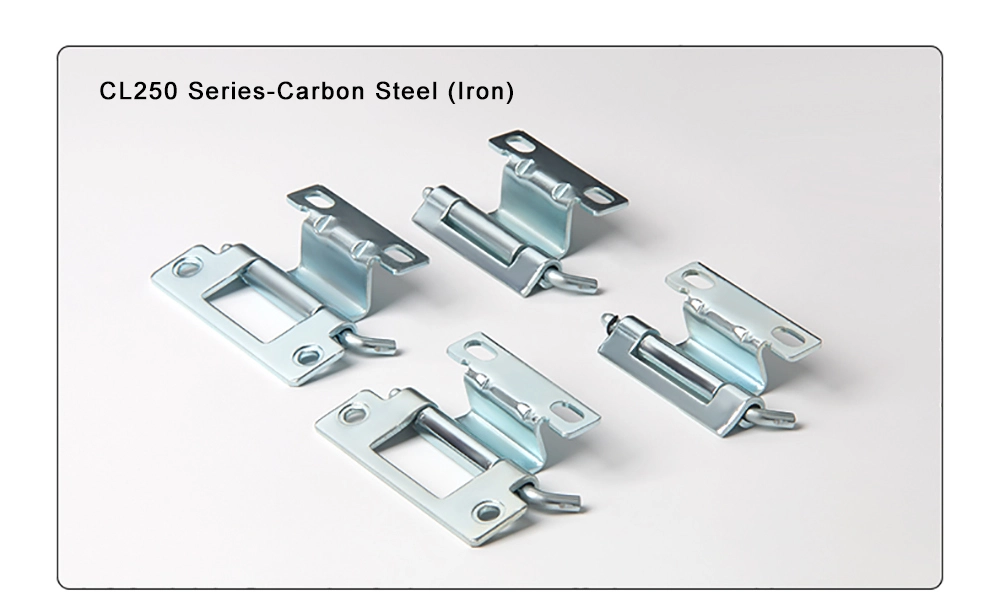

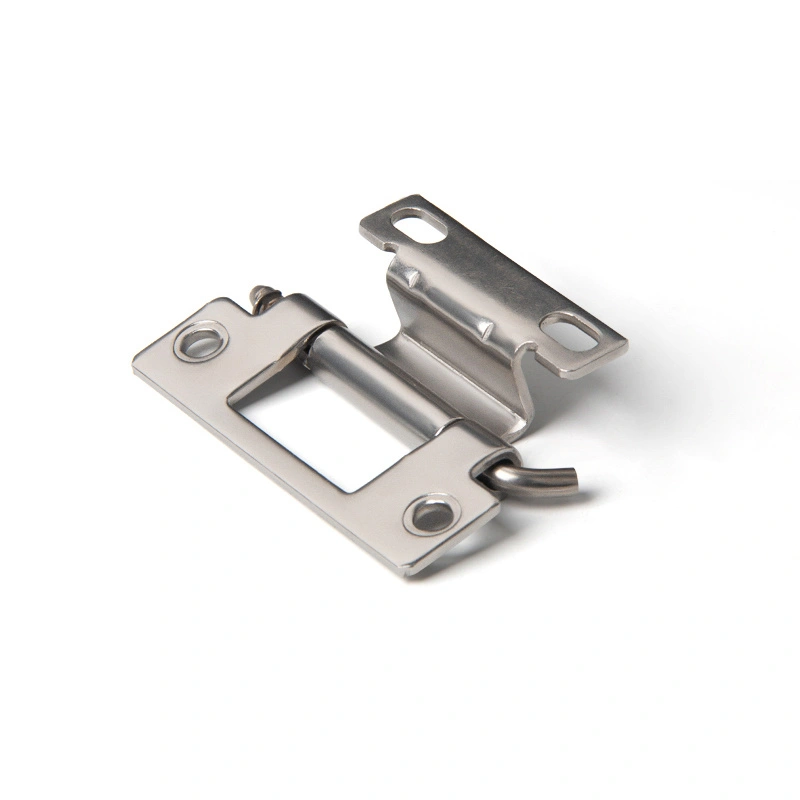

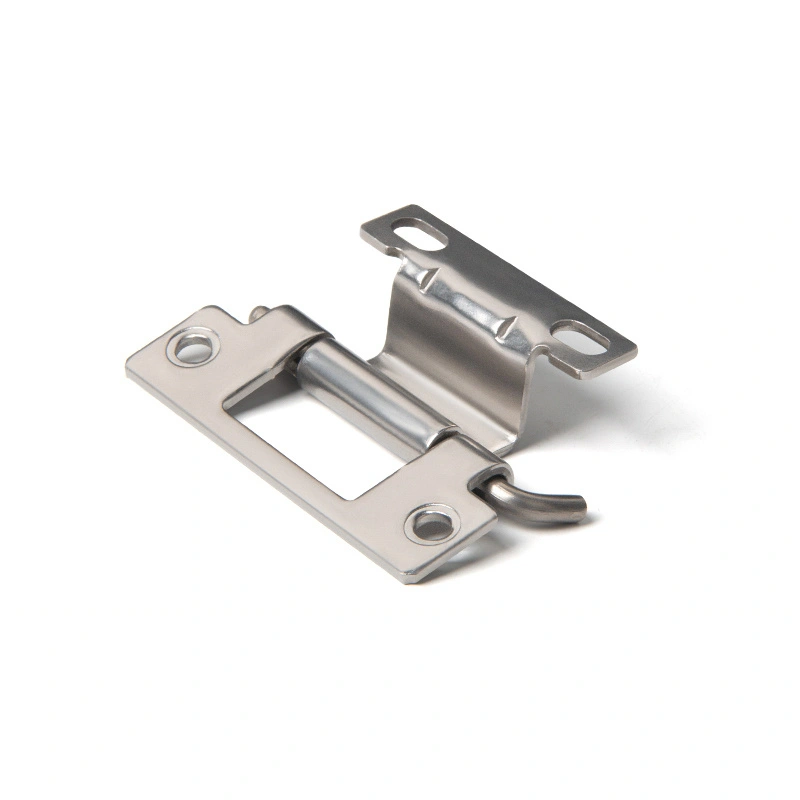

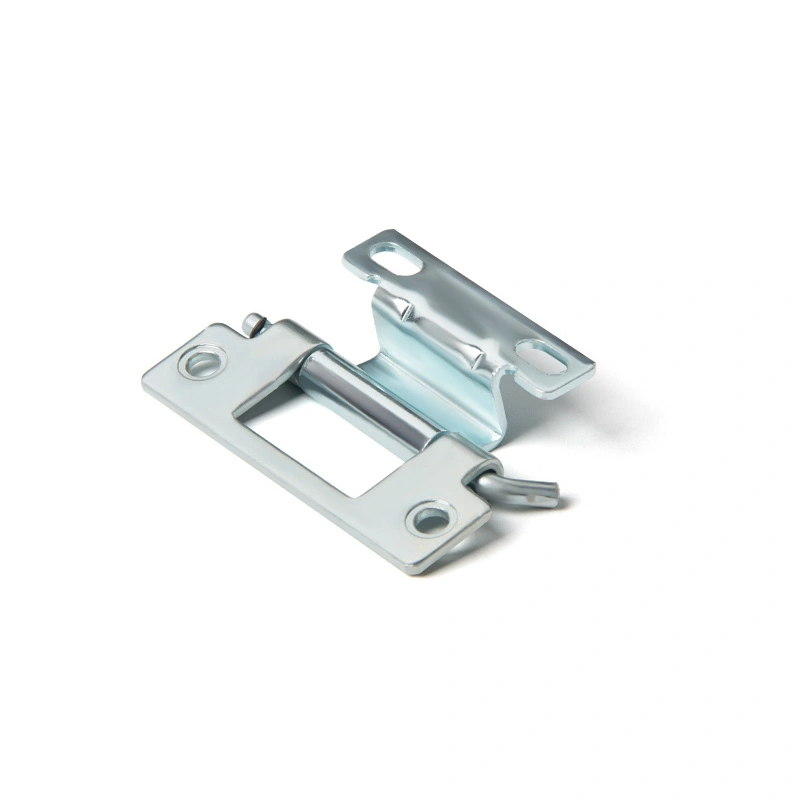

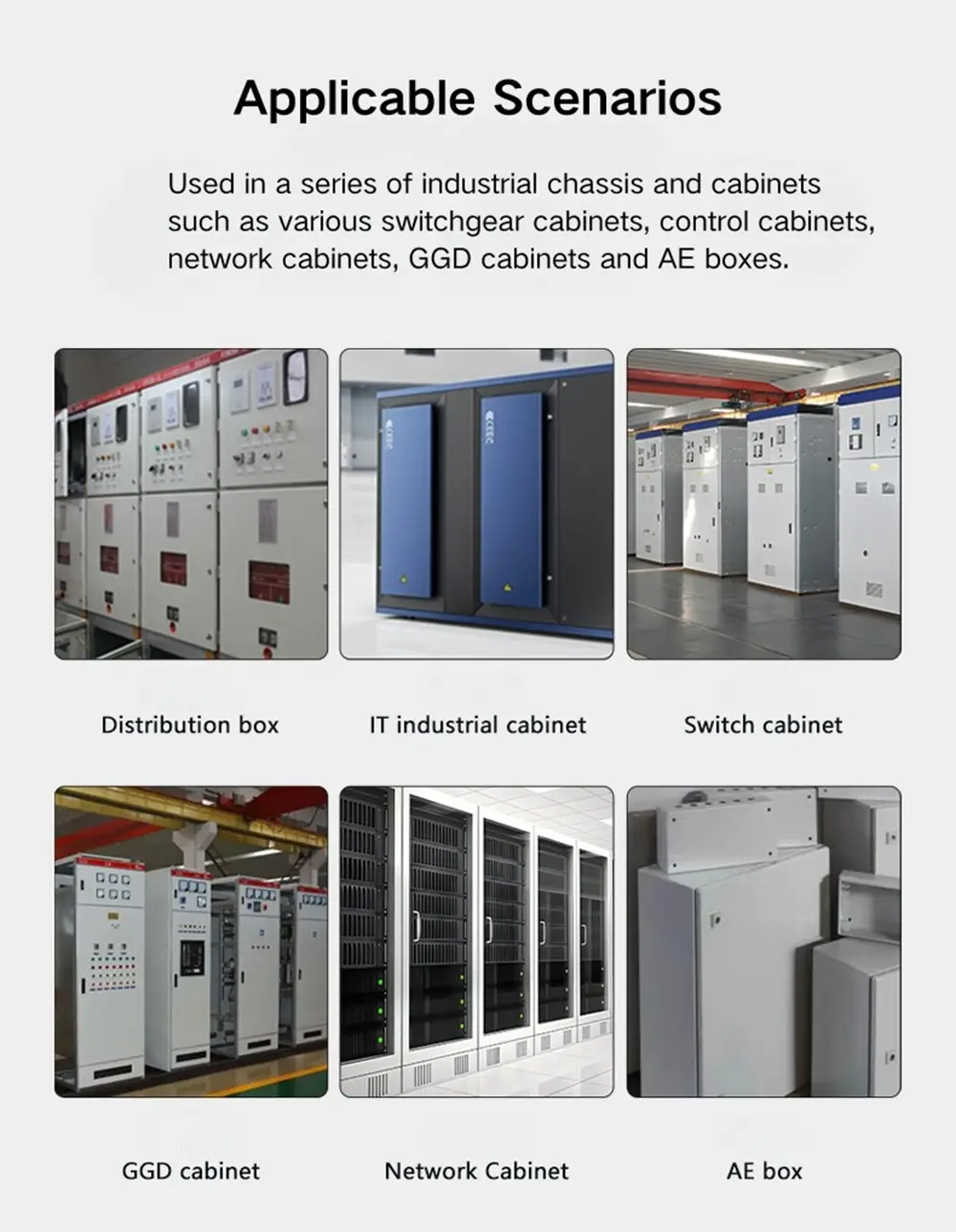

تظهر المفصلة القابلة للإزالة للوحة التوزيع في أغلب الأحيان على صناديق التوزيع، وأبواب خزانة التحكم، ومرفقات المعدات الصناعية - في أي مكان يحتاج الباب إلى إزالته بشكل نظيف دون تفكيك الإطار. زاوية الفتح البالغة 120 درجة كافية للوصول المريح إلى الأجزاء الداخلية للوحة في معظم التركيبات، وبما أن كلاً من التثبيت اللولبي واللحام مدعومان، فإنها تناسب معظم إعدادات تصنيع الخزانات دون أي تعديل. على الجانب المادي، تعد المفصلة القابلة للإزالة للوحة التوزيع المصنوعة من الفولاذ الكربوني المطلي بالزنك الحل الأمثل للمرفقات الداخلية القياسية في الظروف الجافة. يعد إصدار الفولاذ المقاوم للصدأ 304 هو الاختيار الأفضل للمفاتيح الكهربائية الخارجية أو التركيبات الساحلية أو في أي مكان ستتعامل فيه الخزانة مع الرطوبة أو التآكل بمرور الوقت. إن إصدار الفولاذ المقاوم للصدأ 304 هو الأنسب للمفاتيح الكهربائية الخارجية أو التركيبات الساحلية أو أي تطبيق حيث تتعرض العلبة للرطوبة أو الظروف المسببة للتآكل بمرور الوقت.

التعليمات

Q1: ما هي الموديلات المضمنة في سلسلة CL250؟

تتضمن سلسلة CL250 أربعة نماذج: CL250-1، CL250-2، CL250-3، وCL250-4. تشترك جميعها في نفس التصميم الهيكلي وزاوية الفتح - والاختلافات بينها تكمن في الحجم وتكوين فتحة التثبيت. اختر بناءً على أبعاد لوحة الباب ومتطلبات التحميل.

س2: ما هي زاوية فتح المفصلة CL250؟

جميع موديلات CL250 الأربعة مفتوحة بزاوية 120 درجة تقريبًا. ويتسق هذا عبر السلسلة الكاملة بغض النظر عن حجم النموذج أو المادة.

س3: ما هي أنواع القضبان المتوفرة؟

المفصلة CL250 متوفرة بثلاثة أنواع من القضبان: مخرشة، ومستقيمة، ومنحنية. قضبان مخرشة تقاوم الارتخاء تحت الاهتزاز؛ القضبان المستقيمة هي الخيار القياسي؛ تجعل القضبان المنحنية عملية إزالة الدبوس أسهل يدويًا في التركيبات الضيقة أو التي يتم الوصول إليها بشكل متكرر.

س 4: كيف يتم تأمين الدبوس بمجرد تثبيته؟

تستخدم جميع موديلات CL250 حلقة احتجاز مفتوحة Φ4 لقفل دبوس المفصلة في مكانه أثناء الاستخدام العادي. يمكن إزالة الدبوس يدويًا عند الحاجة إلى إزالة الباب، دون الحاجة إلى أدوات.

س5: ما هي طرق التثبيت المدعومة؟

يمكن تركيب المفصلة CL250 عن طريق التثبيت اللولبي أو اللحام، اعتمادًا على طريقة تصنيع الخزانة الخاصة بك. تختلف تكوينات فتحة التثبيت حسب الطراز — راجع رسومات الأبعاد لمعرفة حجم الفتحة وتفاصيل التباعد.

س6: ما هي المواد المتوفرة؟

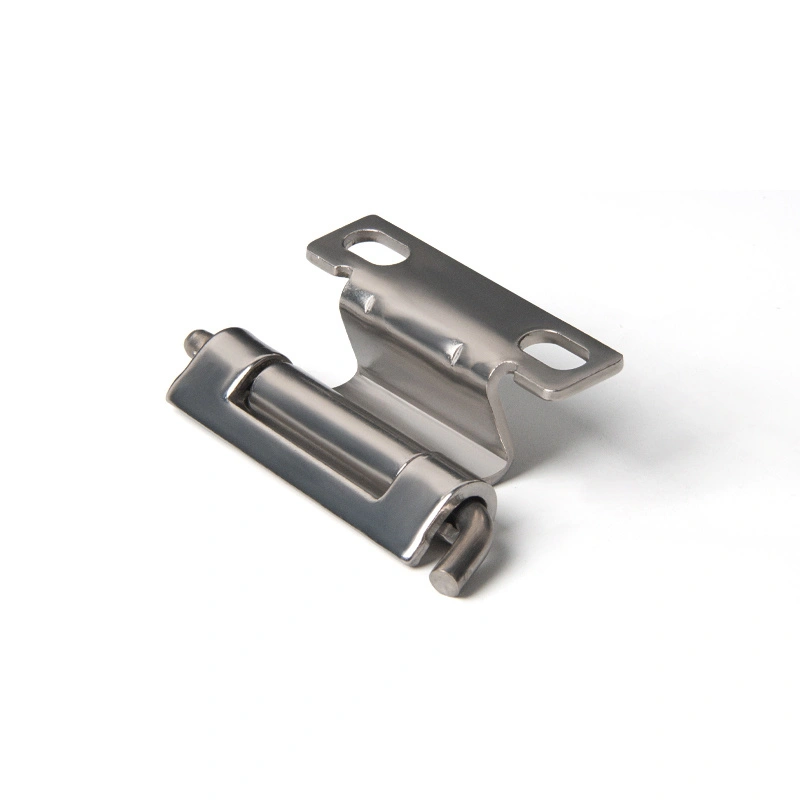

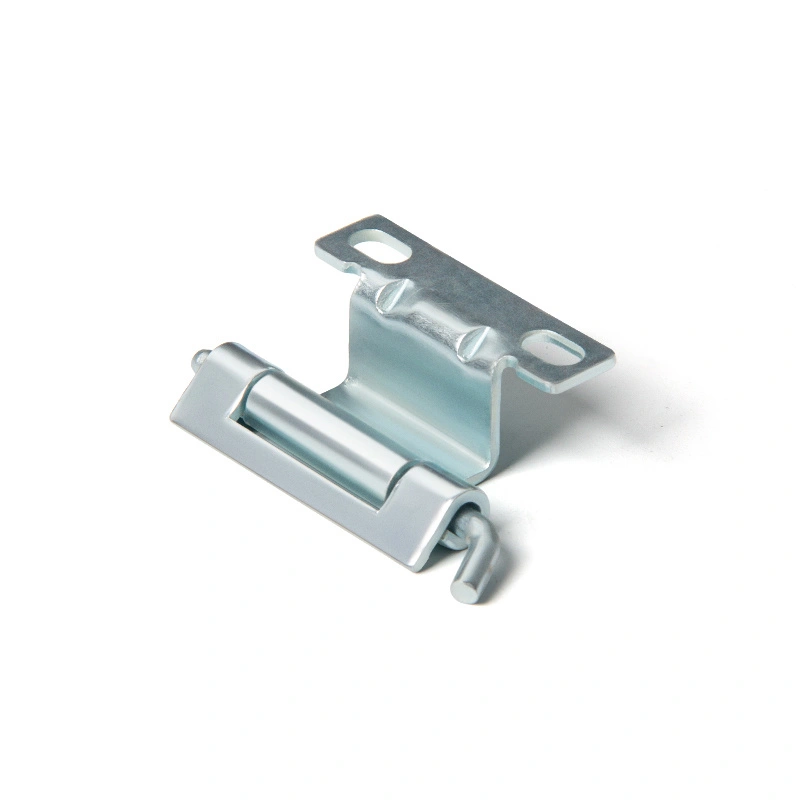

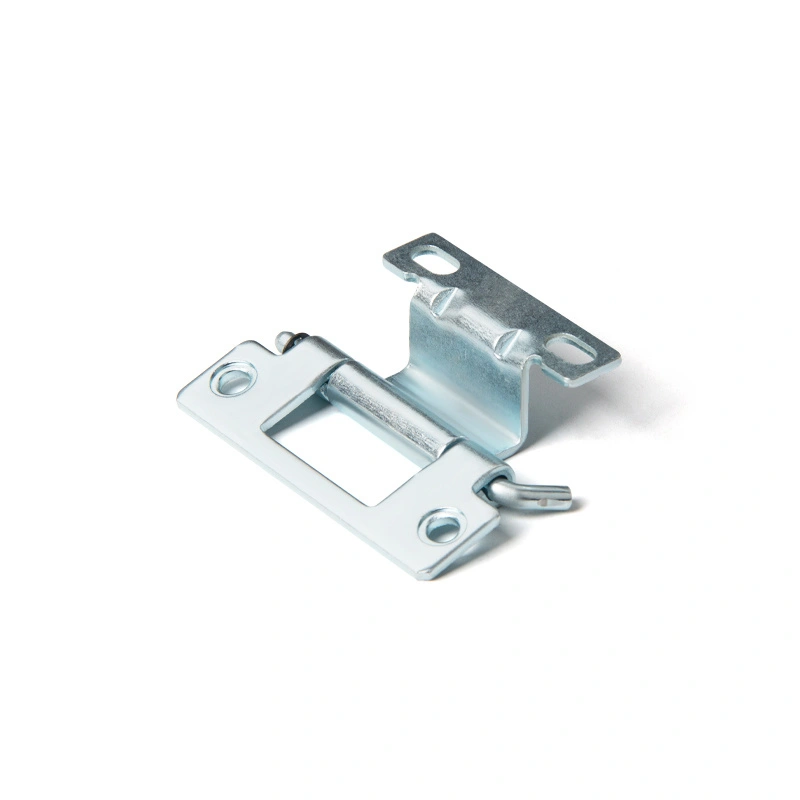

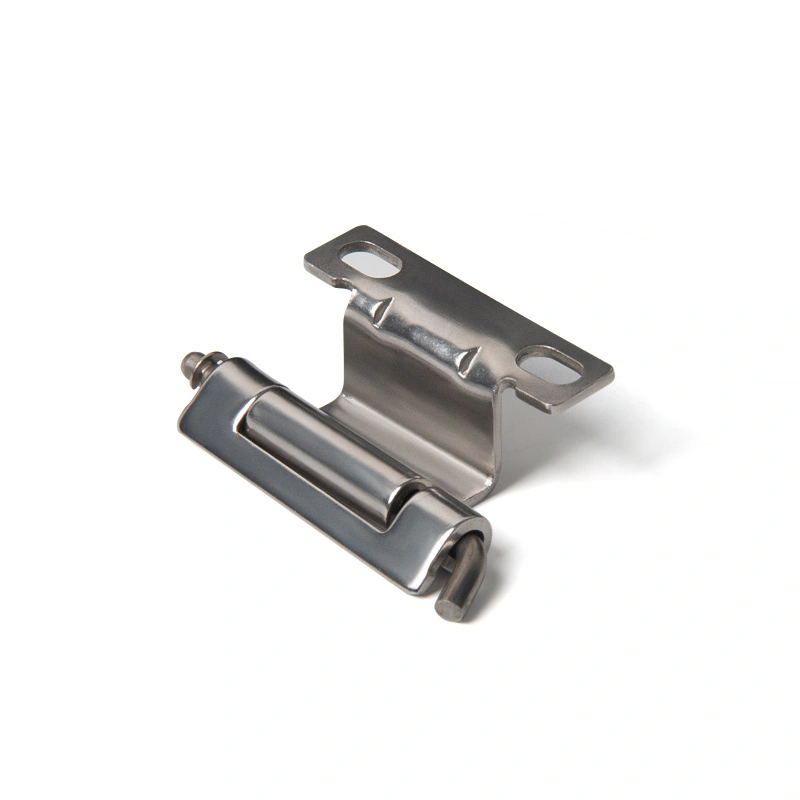

تأتي المفصلة CL250 من الفولاذ الكربوني المطلي بالزنك والفولاذ المقاوم للصدأ 304. يناسب الفولاذ الكربوني البيئات الداخلية والجافة؛ يعد الفولاذ المقاوم للصدأ 304 هو الخيار الصحيح للمرفقات الخارجية أو المساحات عالية الرطوبة أو البيئات الصناعية المسببة للتآكل.
