مفصلة من الفولاذ المقاوم للصدأ مخفية بالكامل

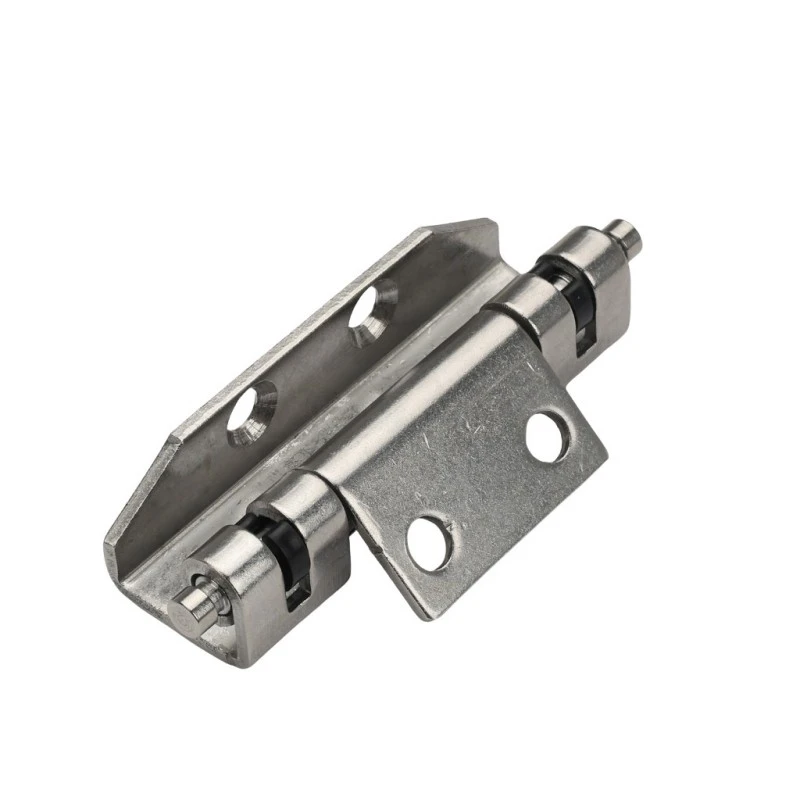

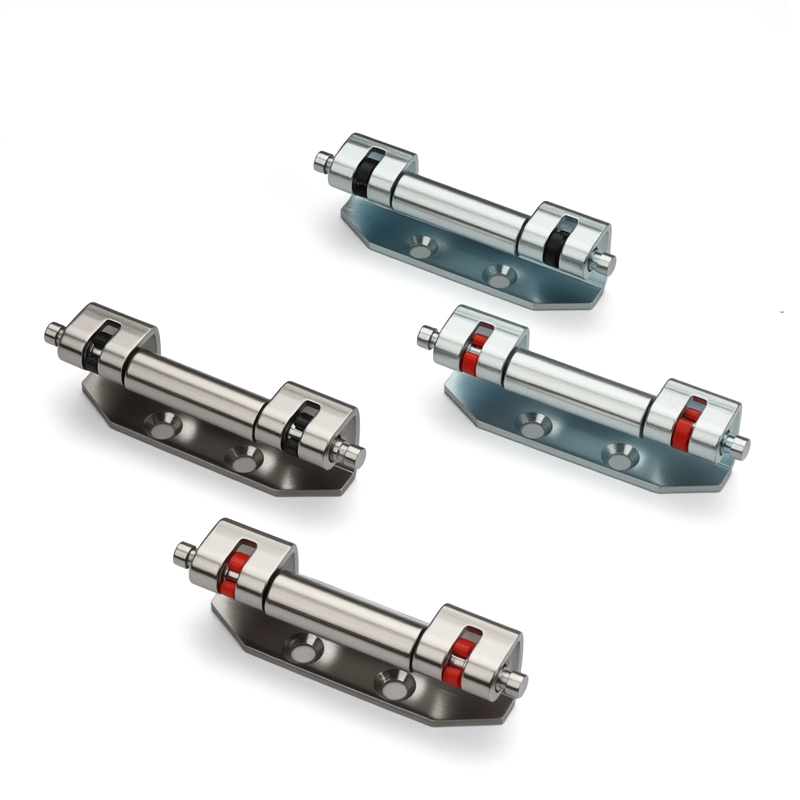

بالنسبة لأولئك الذين يحصلون على مفصلات خزانة مخفية بالجملة من Yitai Lock، فإن المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل CL138 تغطي أربعة أنواع مختلفة عبر مادتين ولونين للمشابك. تُعد إصدارات الفولاذ المقاوم للصدأ الاختيار الطبيعي للحاويات في البيئات الرطبة أو المسببة للتآكل، بينما تعمل خيارات الفولاذ الكربوني بشكل جيد مع تصميمات خزائن التوزيع الداخلية القياسية. يعد لون المشبك - أسود أو أحمر - تمييزًا بصريًا وليس تمييزًا وظيفيًا، لذا فإن الاختيار هناك يعتمد على التفضيل أو مطابقة أجهزة الخزانة الموجودة.

الهيكل والأبعاد

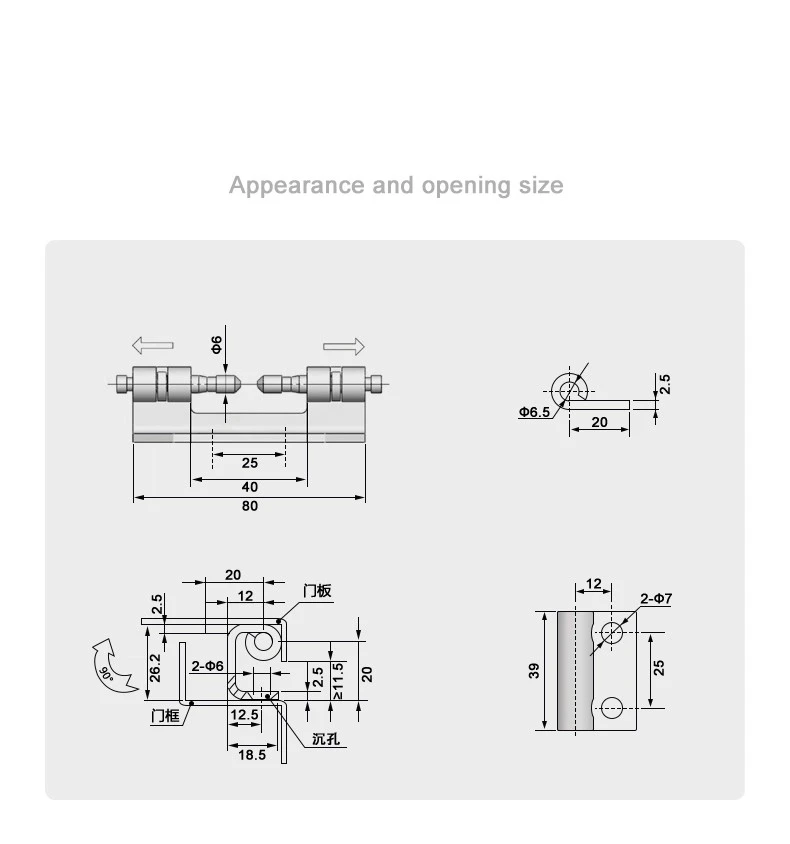

يبلغ الطول الإجمالي للمفصلة المصنوعة من الفولاذ المقاوم للصدأ والمخفية بالكامل 80 مم، ويبلغ طول هيكل المفصلة 40 مم وامتداد داخلي 25 مم بين طرفي البرميل. يبلغ قطر البرميل Φ6 مم، ويمتد كل من قسمي البرميل إلى الخارج من الجسم المركزي، مما يعطي المفصلة شكل الدمبل المميز. توجد مجموعة المشبك عند نهايات البرميل وهي ما يبقي المفصلة متصلة بقناة إطار الباب.

يبلغ طول لوحة التثبيت للمفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل 39 مم وعرضها 25 مم، مع فتحتي تثبيت بقطر 7 مم متباعدتين 12 مم من الحافة. يُظهر جانب الإطار عمقًا إجماليًا يبلغ 18.5 مم مع قاعدة مقاس 12.5 مم، وفتحتين برميليتين بقطر 6 مم، وتجويف غاطس يبلغ ≥11.5 مم. يقع دبوس المشبك الذي يبلغ قطره 6.5 مم على مسافة 2.5 مم من وجه الورقة بطول خطوبة 20 مم.

التثبيت والتركيب

يتم تثبيت المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل عن طريق اللحام - يتم لحام لوحة التثبيت بلوحة الباب ويقوم جسم المفصلة بإشراك قناة الإطار أثناء التجميع. الفتح بمقدار 90 درجة يعني أن الباب يتأرجح إلى الزاوية اليمنى من وجه الخزانة، وهو ما يغطي متطلبات الوصول القياسية لمعظم تكوينات خزانة التوزيع والتحكم.

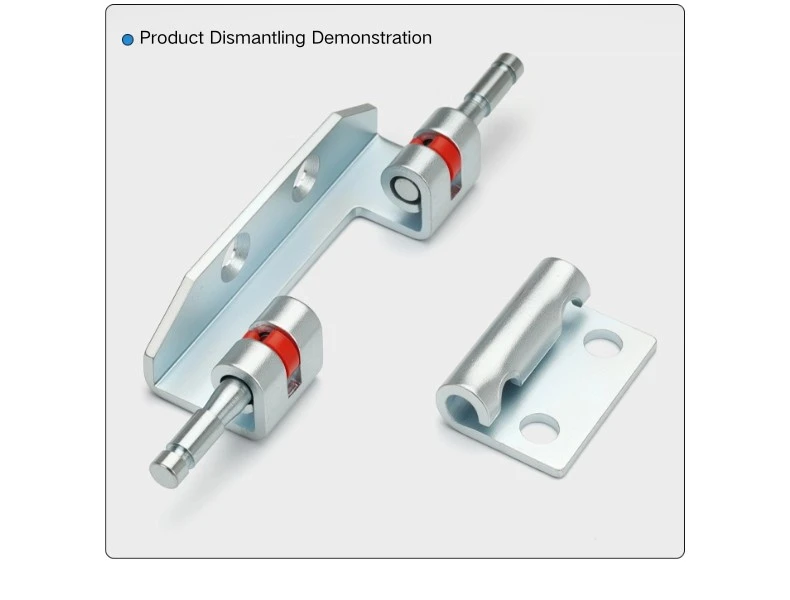

بمجرد اللحام، يتم تثبيت المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل داخل ملف تعريف الإطار بحيث يتم إخفاء مجموعة البرميل والمشبك من الخارج. تقوم آلية المشبك الموجودة في كل طرف برميل بتثبيت المفصلة في قناة الإطار ويمكن تحريرها لإزالة الباب عند الحاجة. هذا الارتباط المخفي هو أيضًا ما يجعل المفصلة متوافقة مع أنظمة إطارات خزانة Rittal، حيث تناسب هندسة القناة هذا النوع من تركيب المفصلات الغائرة.

خيارات المواد والمشبك

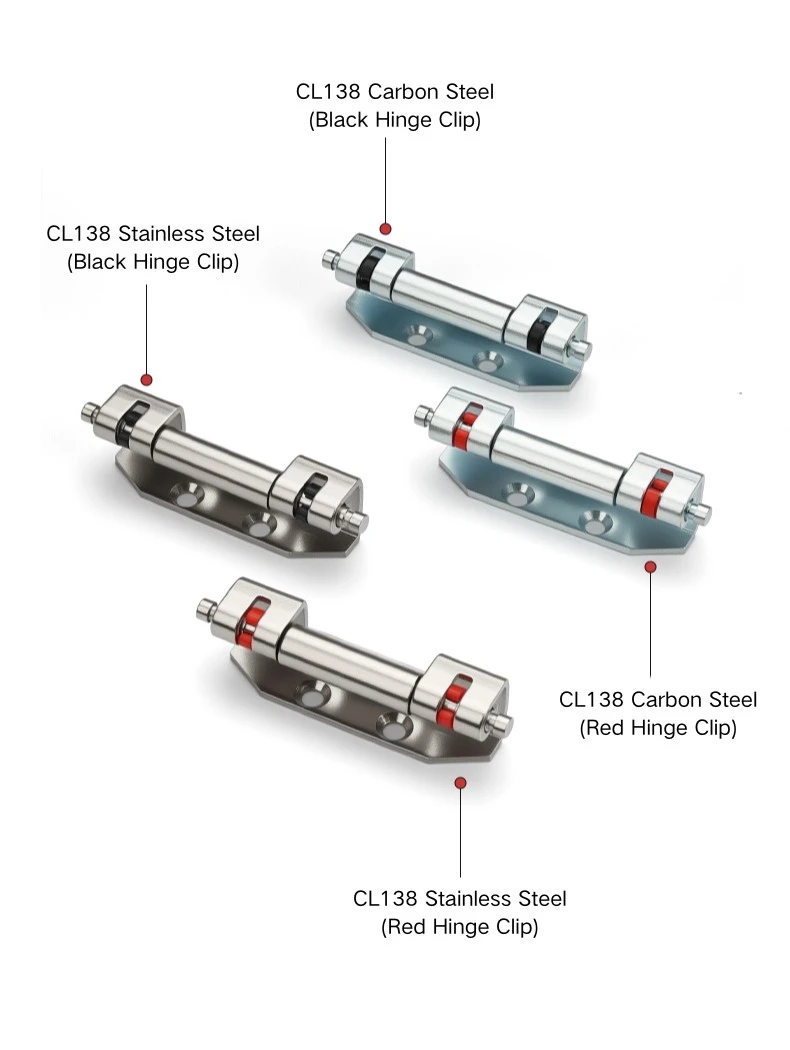

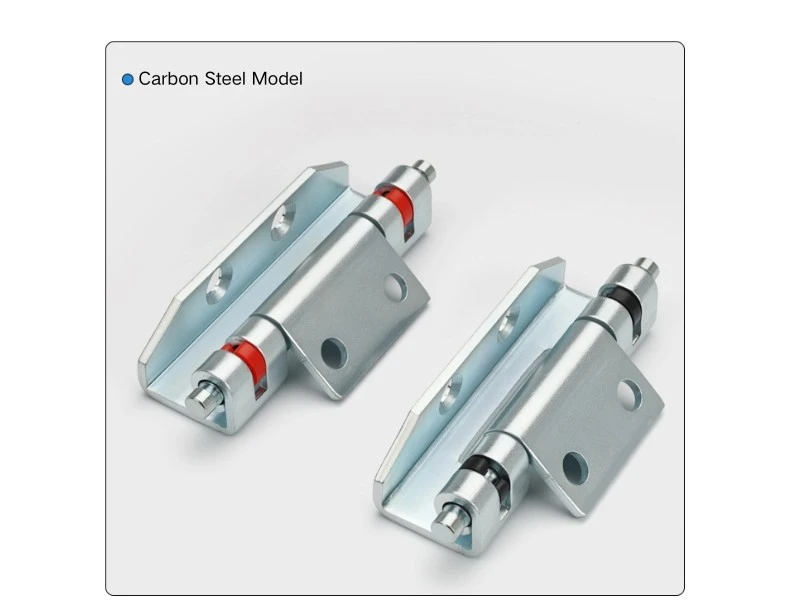

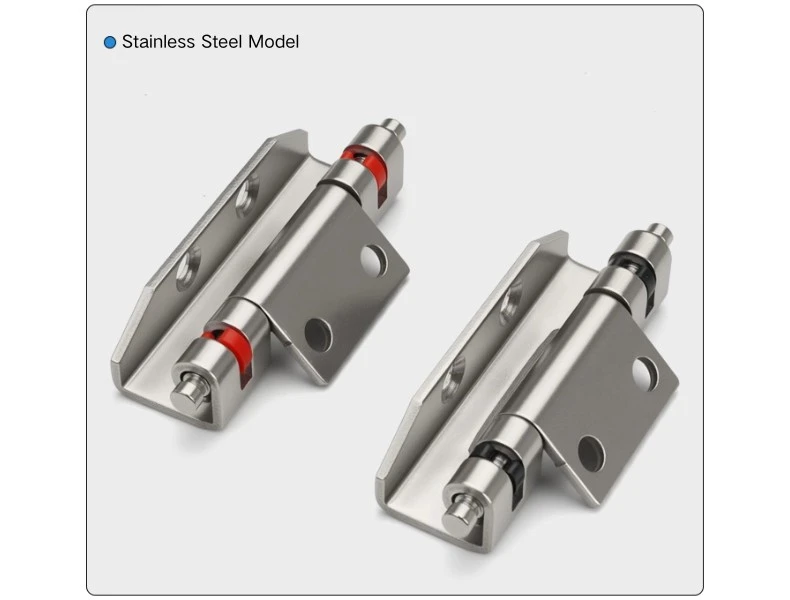

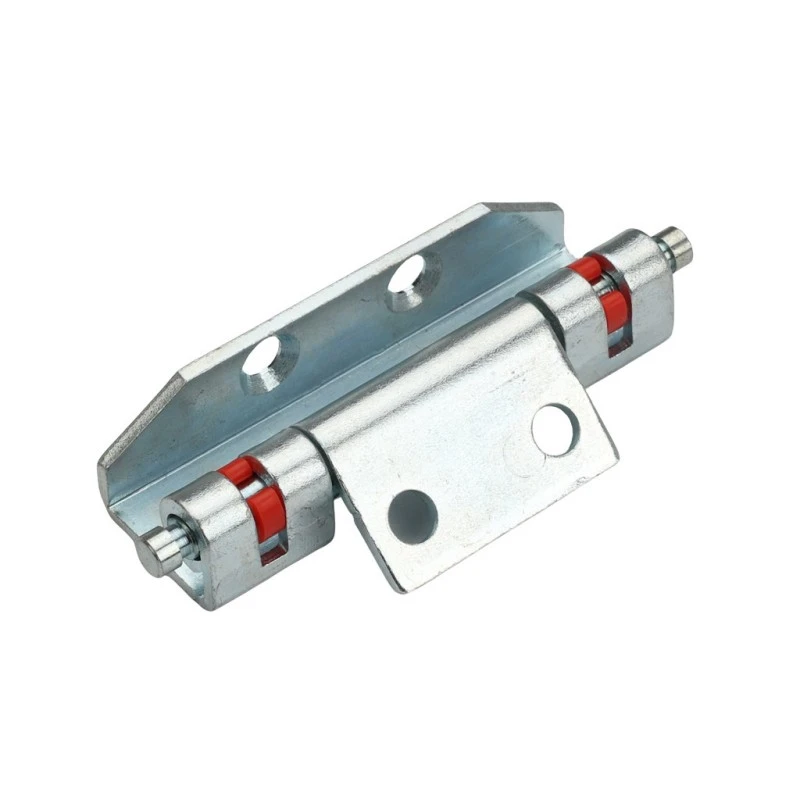

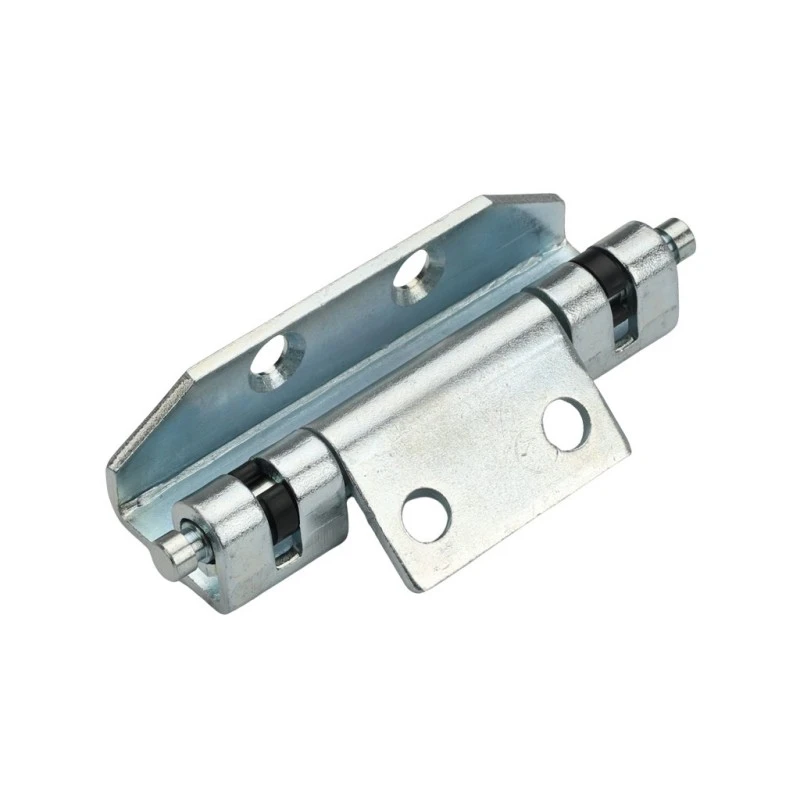

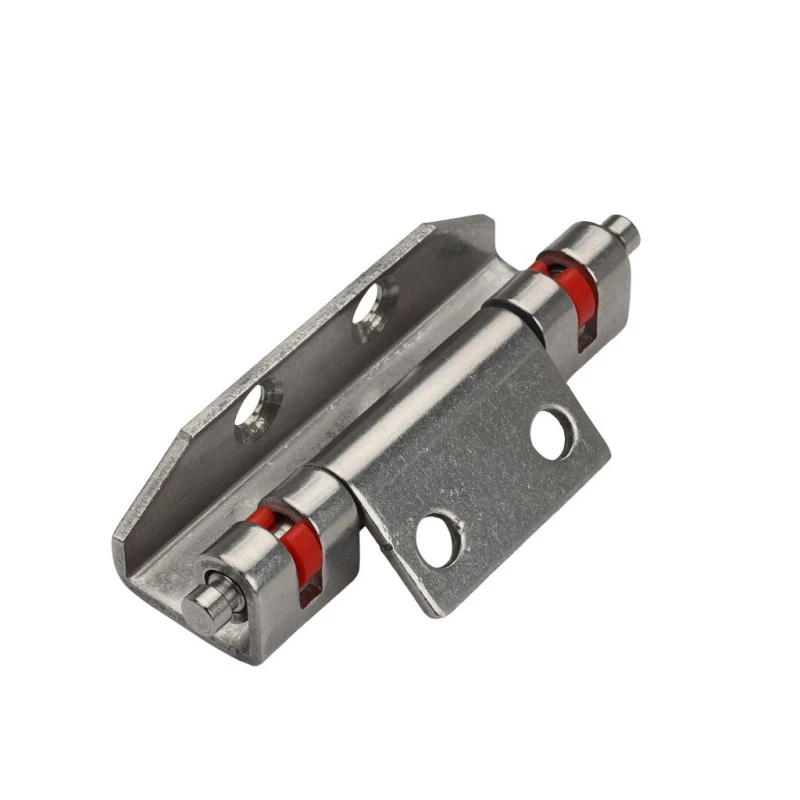

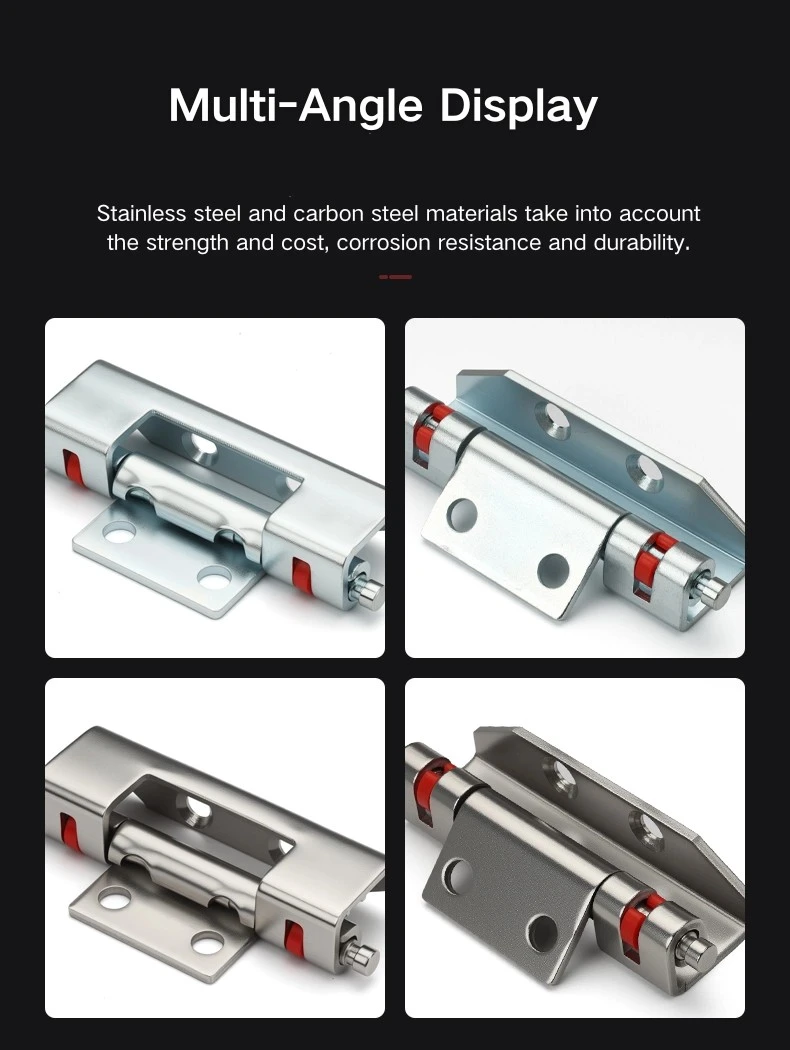

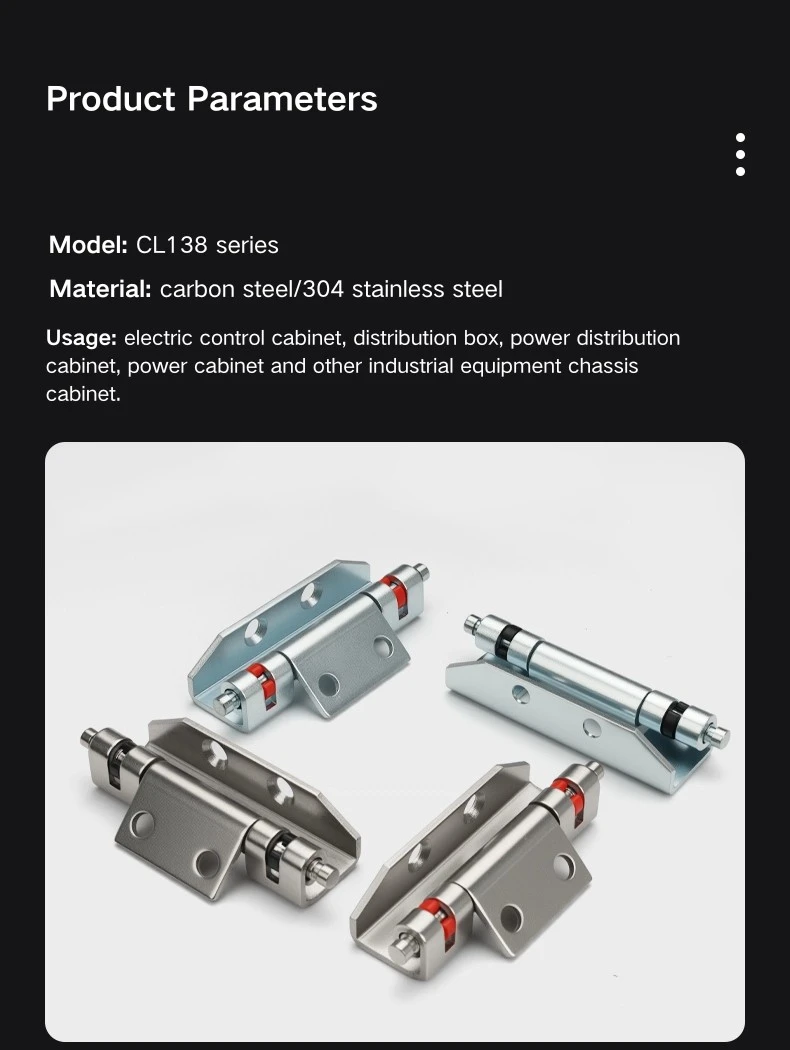

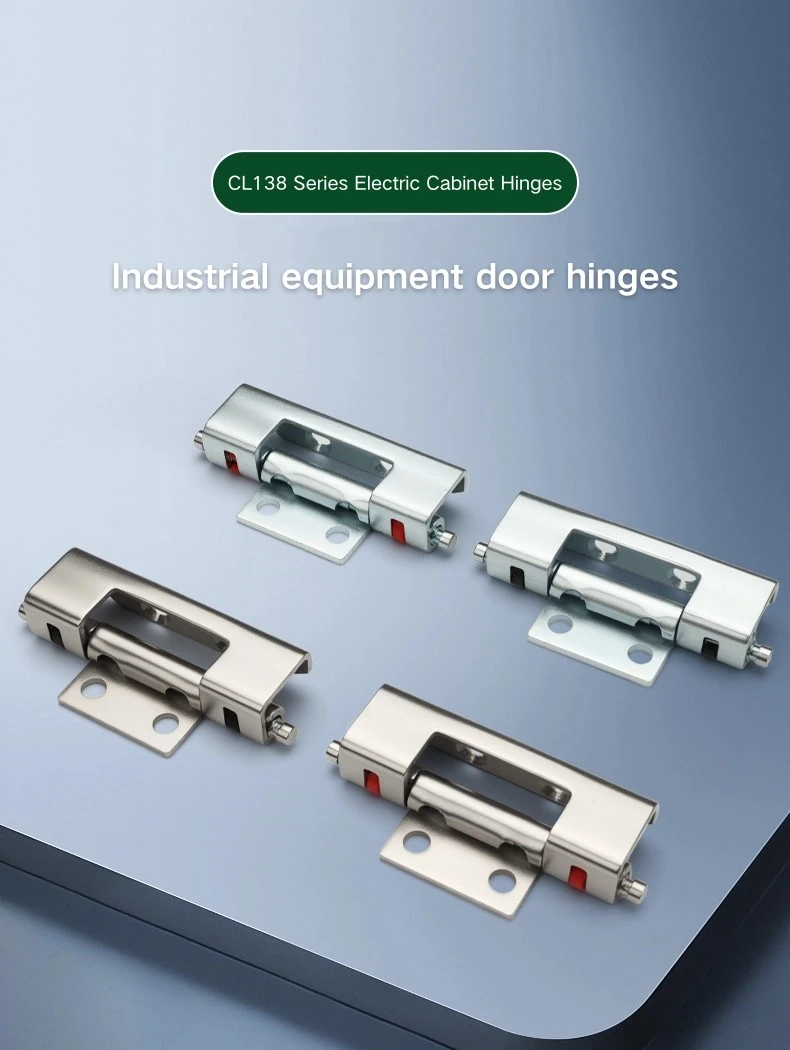

تتوفر المفصلة المخفية بالكامل المصنوعة من الفولاذ المقاوم للصدأ من الفولاذ الكربوني والفولاذ المقاوم للصدأ، مع لون مشبك أسود أو أحمر عبر كلتا المادتين - أربعة أنواع في المجمل. يعد الإصدار المصنوع من الفولاذ المقاوم للصدأ مناسبًا بشكل أفضل للمرفقات في المساحات الرطبة أو المنشآت الخارجية أو البيئات التي تكون فيها مقاومة التآكل مهمة بمرور الوقت. يناسب الفولاذ الكربوني تطبيقات الخزانات الداخلية الجافة حيث تكون متطلبات التشطيب أكثر قياسية.

يعد لون المشبك الموجود على المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفي بالكامل - أسود أو أحمر - بمثابة تمييز تجميلي مع عدم وجود اختلاف في المادة أو سعة التحميل بين الاثنين. تُستخدم المشابك الحمراء أحيانًا كمؤشر مرئي على خطوط خزانة معينة أو للتمييز بين مواضع المفصلات في العبوات متعددة الأبواب؛ المشابك السوداء هي الخيار الافتراضي الأكثر شيوعًا. وفي كلتا الحالتين، الأداء متطابق.

سيناريوهات التطبيق

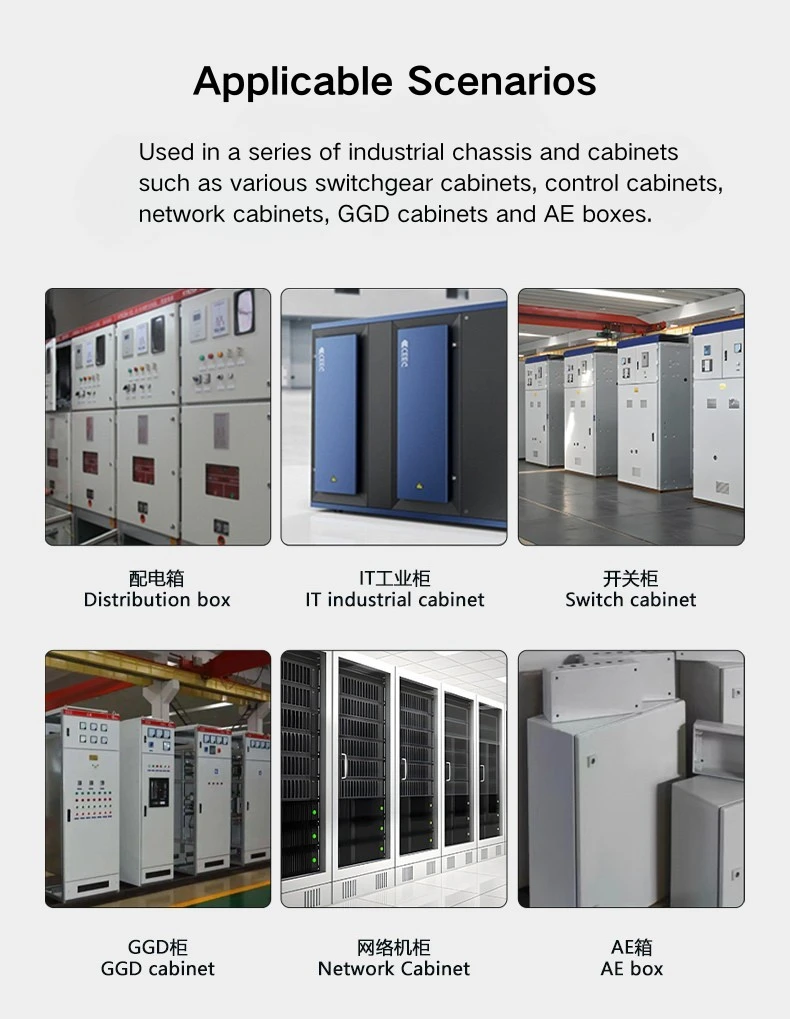

يتم استخدام المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل في خزانات التوزيع، ومرفقات معدات التحكم، ولوحات المفاتيح الكهربائية حيث يلزم وجود باب خارجي متدفق وخالي من الأجهزة. يحافظ المظهر الجانبي المخفي بالكامل على المفصلة بعيدًا عن الأنظار عندما يكون الباب مغلقًا، وهو ما يناسب الخزانات المثبتة في أماكن مرئية - غرف الخوادم، أو غرف التحكم، أو أماكن المرافق العامة - حيث تبدو أجهزة المفصلات المكشوفة في غير مكانها.

التوافق مع إطارات خزانة Rittal يجعل المفصلة المصنوعة من الفولاذ المقاوم للصدأ المخفية بالكامل خيارًا مباشرًا للمصنعين أو المتكاملين الذين يعملون بالفعل مع نظام الإطار هذا. يتعامل متغير الفولاذ المقاوم للصدأ مع متطلبات التآكل في العبوات الخارجية أو عالية الرطوبة، ويغطي خيار الفولاذ الكربوني الجزء الأكبر من خزانات التوزيع الداخلية القياسية التي يتم بناؤها حيث تكون التكلفة والظروف البيئية معتدلة.

التعليمات

س1: ما هي المتغيرات المتوفرة لـ CL138؟

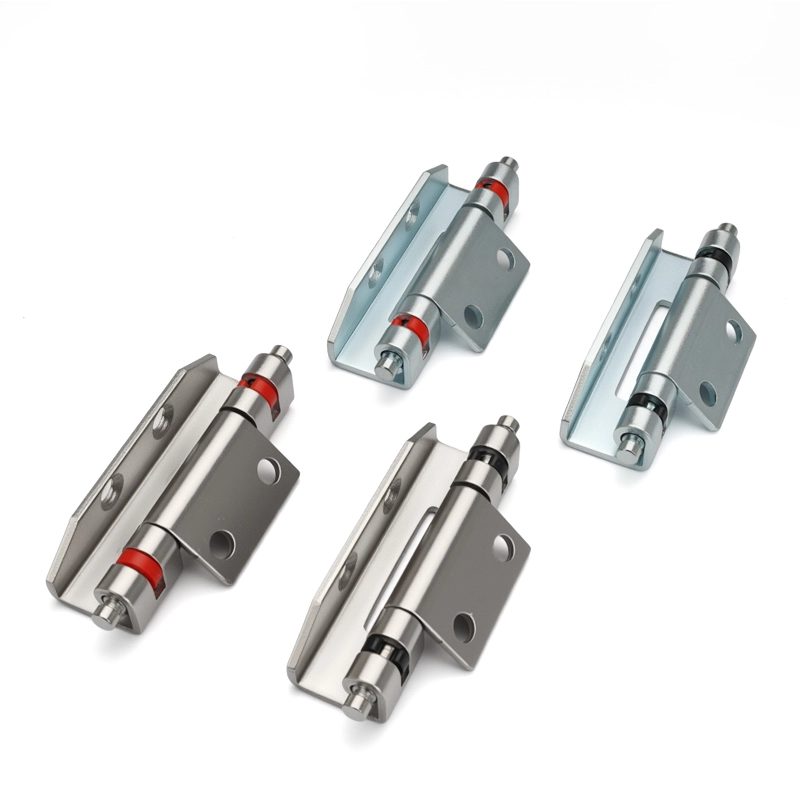

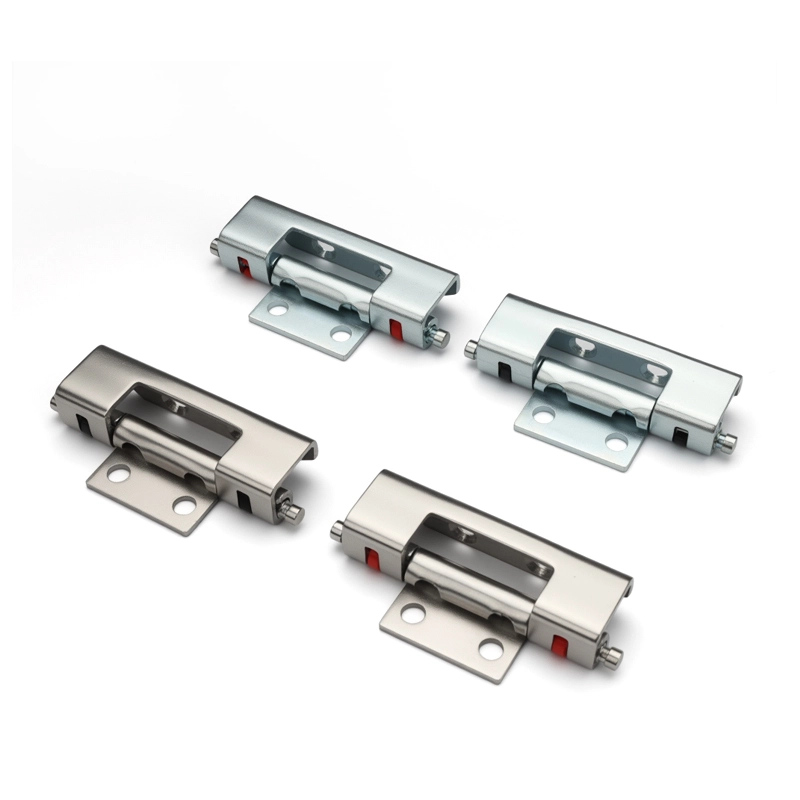

يأتي CL138 في أربعة أنواع: الفولاذ الكربوني بمشبك أسود، والفولاذ الكربوني بمشبك أحمر، والفولاذ المقاوم للصدأ بمشبك أسود، والفولاذ المقاوم للصدأ بمشبك أحمر. لون المشبك هو لون تجميلي فقط - لا يوجد فرق وظيفي بين الأسود والأحمر.

س2: ما هي زاوية فتح CL138؟

تفتح المفصلة المخفية CL138 بزاوية 90 درجة، مما يغطي متطلبات الوصول القياسية لخزانة التوزيع وأبواب حاوية التحكم.

س3: كيف يتم تركيب CL138؟

يتم لحام CL138 - يتم لحام لوحة التثبيت بلوحة الباب أثناء تصنيع الخزانة، ويقوم جسم المفصلة بإشراك قناة الإطار. لا يوجد خيار تثبيت لولبي لهذا الطراز.

س 4: هل CL138 متوافق مع خزائن ريتال؟

نعم، المفصلة المخفية CL138 متوافقة مع إطارات خزانة Rittal. تتناسب هندسة مشاركة القناة المفصلية مع ملف تعريف إطار Rittal.

س5: إلى ماذا تشير ألوان المشبك؟

المشابك باللونين الأسود والأحمر هي متغيرات الألوان فقط - المادة وسعة الحمولة هي نفسها لكليهما. يُستخدم اللون الأحمر أحيانًا كمؤشر مرئي للتمييز بين مواضع المفصلات أو خطوط الخزانة؛ الأسود هو الخيار الافتراضي الأكثر شيوعًا.

س 6: ما هي المواد التي يجب أن أختارها للمرفقات الخارجية؟

يعد الإصدار المصنوع من الفولاذ المقاوم للصدأ من CL138 هو الاختيار الصحيح للحاويات الخارجية أو البيئات الرطبة أو المنشآت التي تكون فيها مقاومة التآكل متطلبًا طويل المدى. يناسب الفولاذ الكربوني تطبيقات خزانة التوزيع الداخلية القياسية.
