المفصلة غير المتماثلة الأوفست - ما هي وأين تُحدث فرقًا

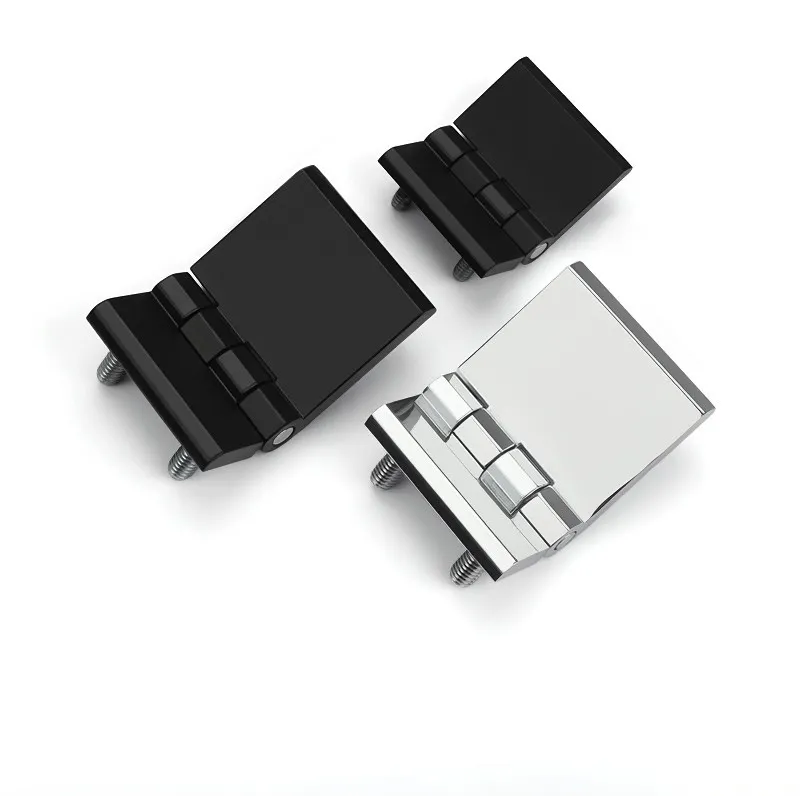

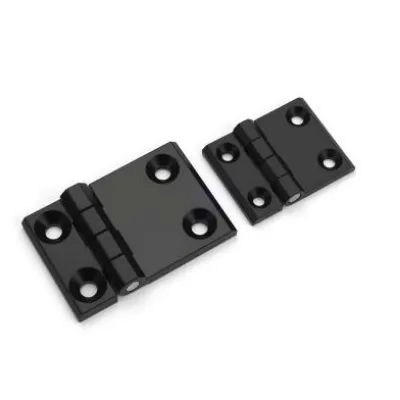

معظم المفصلات متناظرة - المصراعان بنفس الحجم ويقع المحور في منتصف الفجوة بين الباب والإطار. انمفصلة إزاحة غير متماثلةيكسر هذا النمط عمدًا، وفهم السبب يكشف الكثير عن المشكلات المحددة التي تم تصميمه لحلها.ييتيلوكتوفر مفصلات أوفست غير متماثلة للخزانات الكهربائية والمرفقات الصناعية حيث لا تعمل هندسة المفصلات القياسية ببساطة.

ما الذي يجعلها مختلفة؟

في المفصلة القياسية، تقع النقطة المحورية عند حافة الباب مباشرةً. وهذا يعني أن الباب يتأرجح في قوس يحمل الحافة مرة أخرى إلى فتحة الخزانة عند فتحها - مما يحد من مدى تأرجح الباب قبل أن تلتصق الحافة بالإطار أو المكونات الداخلية.

انمفصلة إزاحة غير متماثلةيحرك النقطة المحورية بعيدًا عن حافة الباب عن طريق إنشاء إزاحة في إحدى الورقتين أو كلتيهما. والنتيجة هي أن الباب يتأرجح في قوس أوسع، مما ينظف الإطار بشكل أكثر نظافة ويسمح بزاوية فتح أكبر دون اتساخ الحافة بأي شيء. بالنسبة للخزانات ذات الإطارات السميكة، أو المكونات الداخلية القريبة من حافة الباب، أو مساحات التثبيت حيث يحتاج الباب إلى الفتح بما يتجاوز 90 درجة دون عائق، فإن هذه الهندسة تحل مشكلة لا تستطيع المفصلة القياسية حلها.

أين يتم استخدامه؟

المفصلة إزاحة غير متماثلةيظهر في أغلب الأحيان على:

· العبوات ذات إطارات الأبواب السميكة أو المعززة - حيث يؤدي المحور المفصلي القياسي إلى تآكل حافة الباب على الإطار عند زوايا فتح أوسع

· خزانات التوزيع ذات المكونات الداخلية القريبة من الباب — حيث يحتاج الباب إلى تنظيف الأسلاك الداخلية أو المكونات بشكل نظيف عند فتحه بالكامل

· الخزانات التي تتطلب زوايا فتح واسعة - خاصة عندما يتطلب الوصول إلى الصيانة أن يتأرجح الباب إلى ما يزيد عن 90 درجة دون عائق

· بناء حاوية مخصصة - حيث لا تتناسب هندسة الباب والإطار مع أبعاد المفصلات القياسية وتكون هناك حاجة إلى ورقة إزاحة لنجاح الشكل الهندسي

المواد والمواصفات

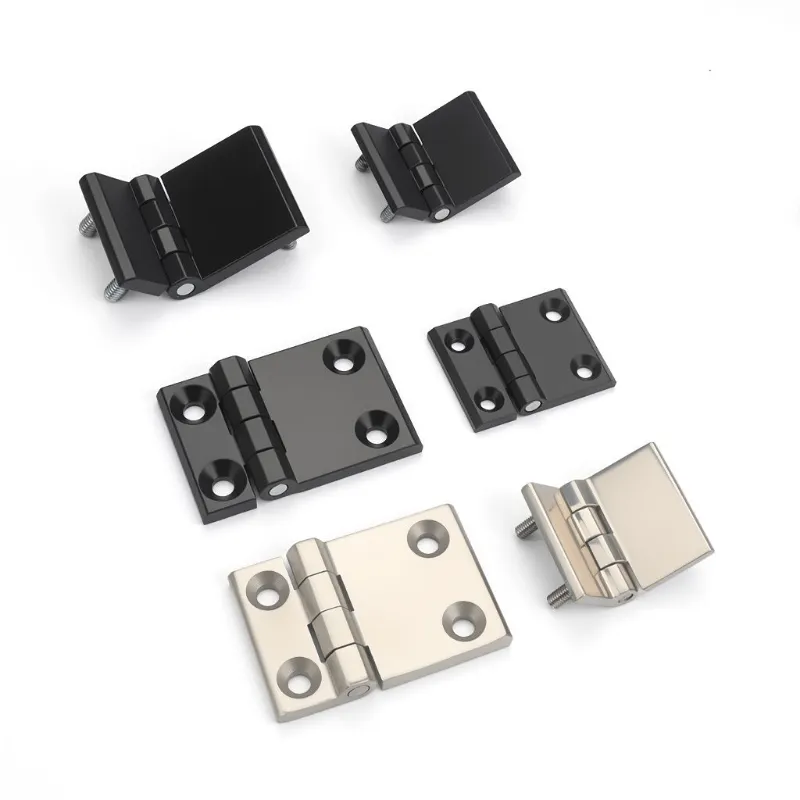

يعد الفولاذ المقاوم للصدأ وسبائك الزنك من خيارات المواد القياسية، مع تطبيق نفس المنطق كما هو الحال مع معظم مفصلات الخزانات - الفولاذ المقاوم للصدأ للبيئات الخارجية أو عالية الرطوبة، وسبائك الزنك للحاويات الداخلية القياسية. يعد بُعد الإزاحة هو المواصفات الرئيسية التي يجب التأكيد عليها: يعتمد المدى الذي يجب نقل المحور فيه من حافة الباب على سمك الإطار والخلوص المطلوب عند الفتح الكامل. يؤدي الحصول على هذا القياس بشكل صحيح قبل الطلب إلى توفير أعمال الضبط أثناء التثبيت.

عندما لا تفعل ستاندرد؟

تعمل معظم أبواب الخزانات بشكل جيد مع المفصلة القياسية. توجد مفصلة الإزاحة غير المتماثلة في المواقف التي لا توجد فيها - حيث تخلق هندسة الباب أو الإطار أو مساحة التثبيت مشكلة لا يمكن حلها بشكل نظيف إلا من خلال محور الإزاحة. بالنسبة لهذه التطبيقات، فهي الأداة المناسبة لهذه المهمة.
