مفصلات منحنية مثبتة على الجانب لأبواب خزانة الطاقة

نظرة عامة على نطاق الطراز والسلسلة

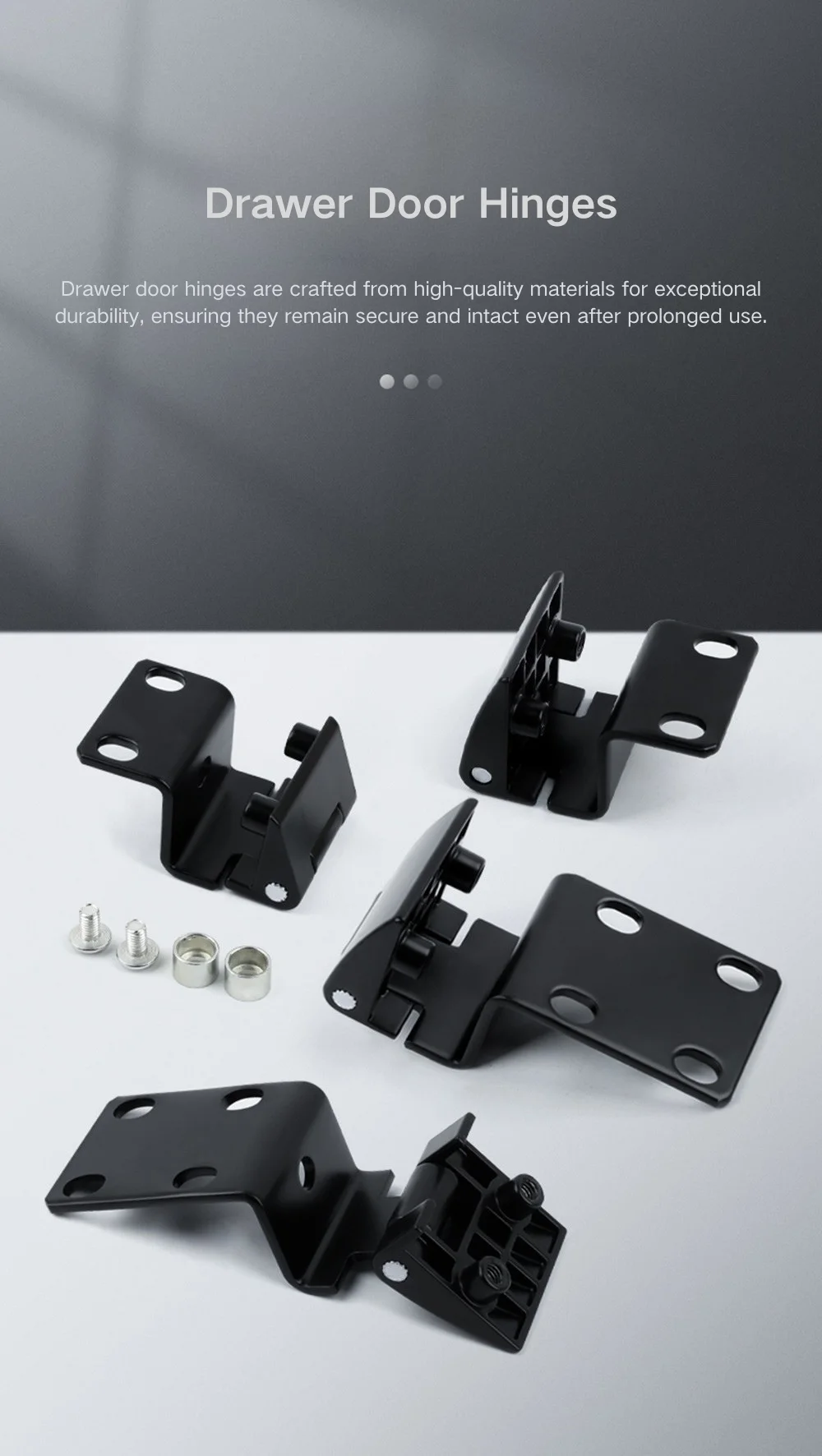

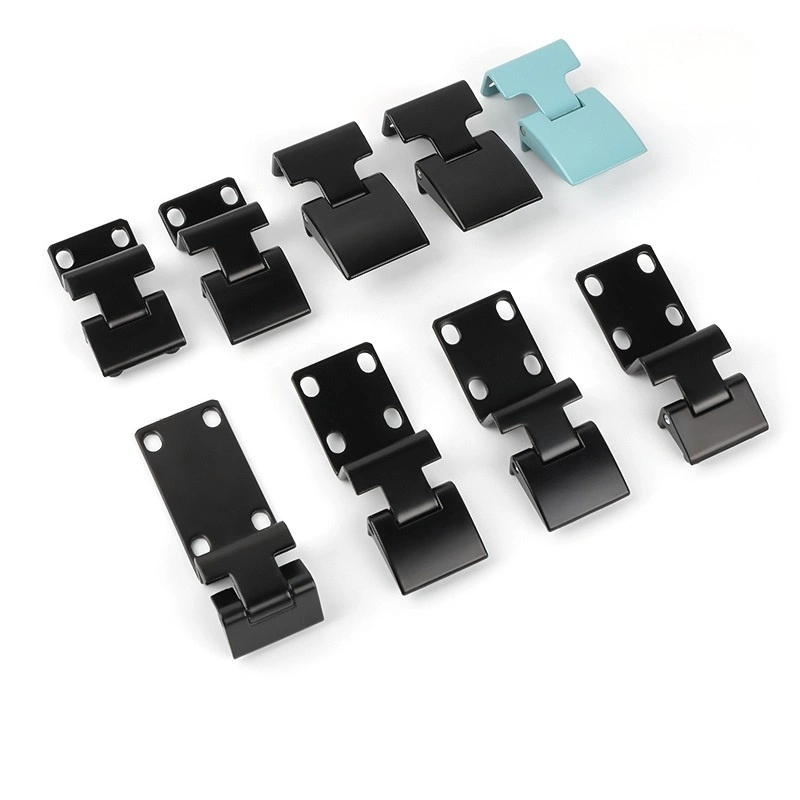

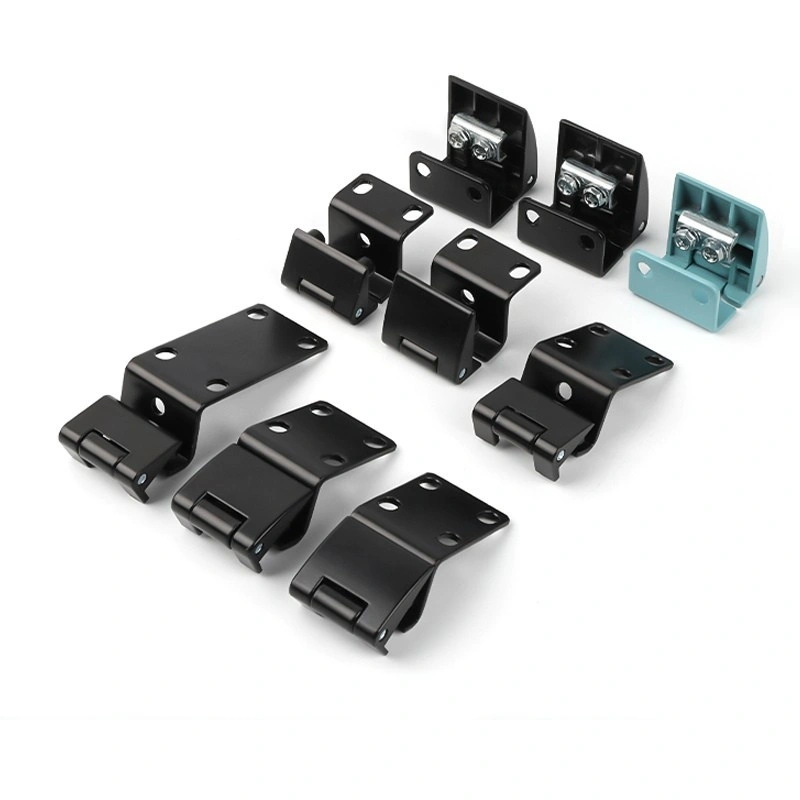

يتم تنظيم المفصلة المنحنية ذات التثبيت الجانبي لأبواب الخزانة الكهربائية في أربع سلاسل. تغطي سلسلة CL803 ثلاثة نماذج - CL803A-25، وCL803B-20، وCL803B-25، وCL803D-25 - جميعها مصنوعة من سبائك الزنك الأسود، مع عرض اللوحة الأمامية إما 36 مم أو 39 مم حسب الطراز. يستخدم CL803A-25 لوحة أمامية مزدوجة اللولب مقاس 39 × 20 مم مع تباعد فتحة 12 مم؛ يستخدم الطرازان CL803B وCL803D لوحة مقاس 36 × 25 مم مع فتحة تثبيت.

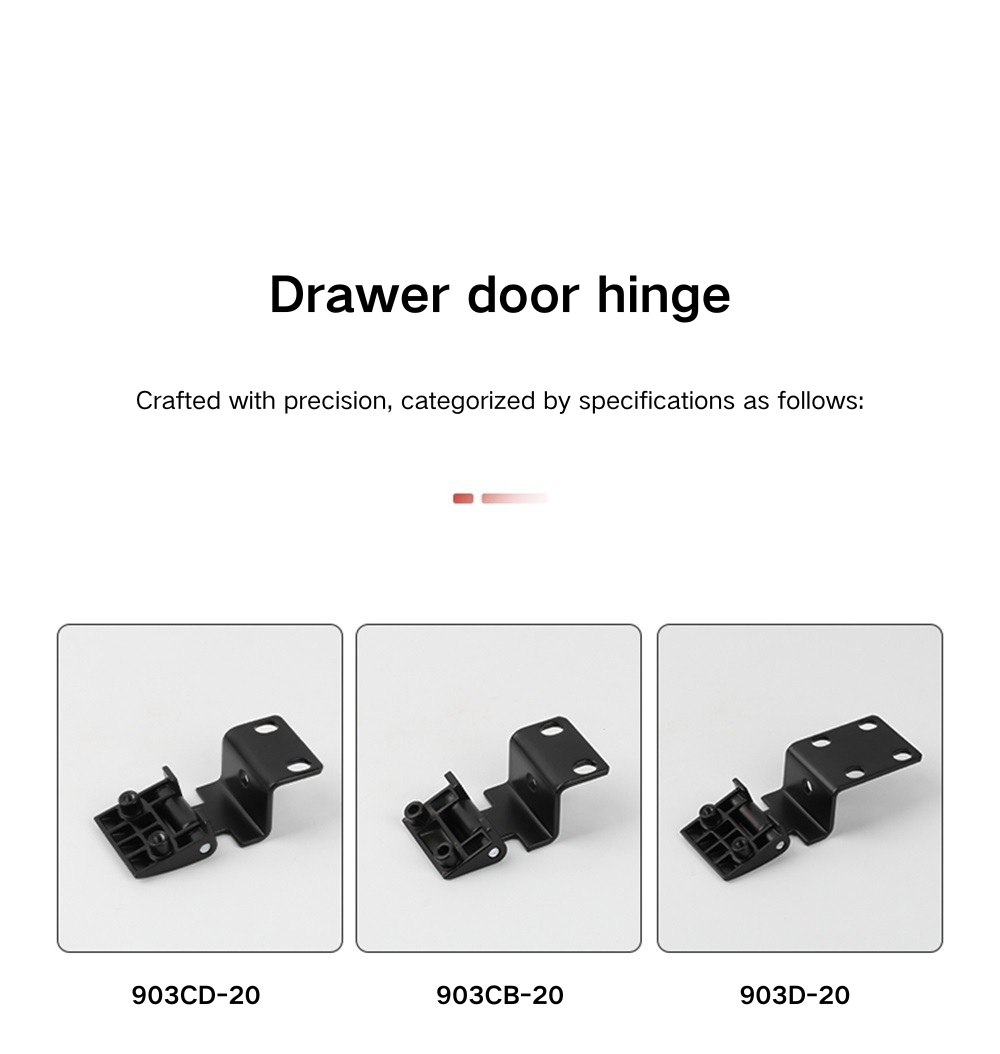

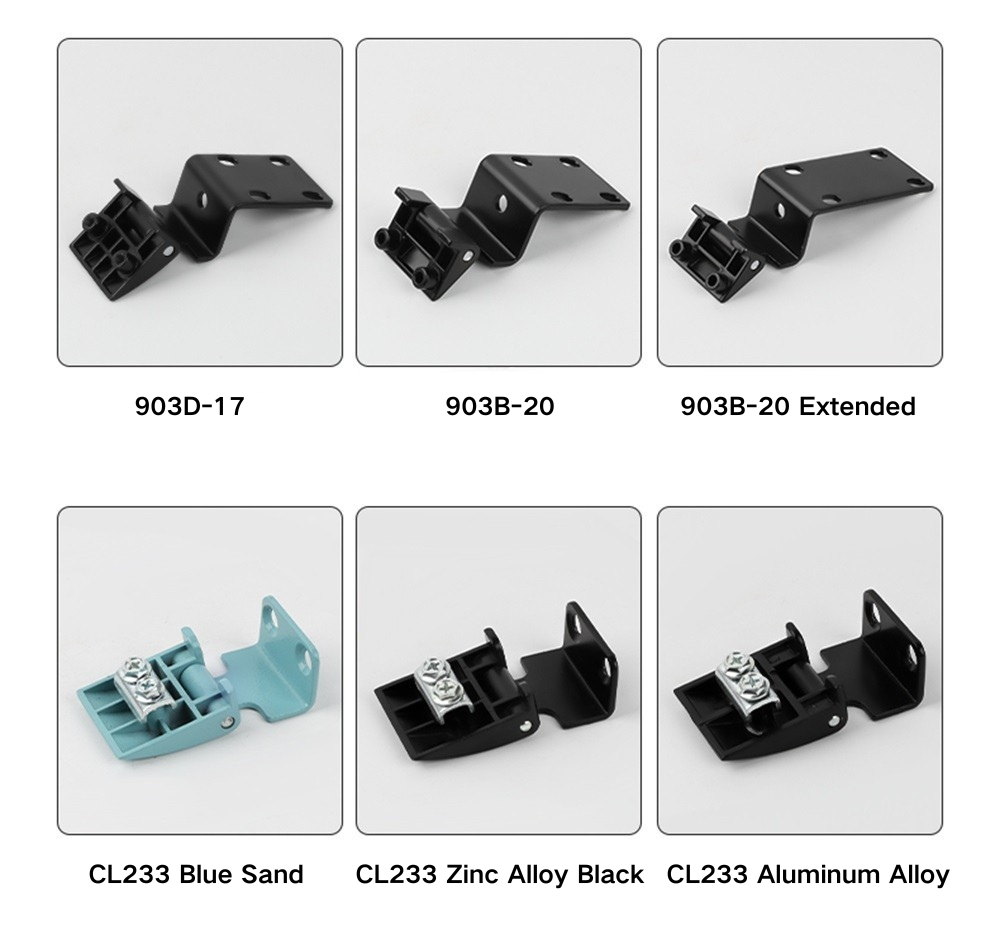

تشتمل سلسلة CL901 على CL901B-17، وCL901B-20، وCL901D-17، وكلها مزودة بلوحة أمامية مقاس 36 × 17.5 مم وفتحة إزاحة ثابتة مقاس 8 مم + 2.5 مم. سلسلة CL903 هي أكبر مجموعة في مجموعة المفصلات، مع سبعة نماذج بما في ذلك CL903B-20، وCL903B-20 Extended، وCL903CB-20، وCL903CD-20، وCL903D-17، وCL903D-20 - التي تغطي عمق الإطار القياسي والممتد. يكمل الطراز CL233 النطاق من سبائك الزنك الأسود، وسبائك الزنك الأزرق الرملي، وسبائك الألومنيوم، مع لوحة أمامية مقاس 39 × 20 مم ومسافة ثقب 12 مم مماثلة لـ CL803A-25.

الأبعاد حسب السلسلة

تمتد سلسلة CL803 من المفصلات المنحنية المثبتة على الجانب بعرض إجمالي يتراوح من 18.5 ملم إلى 23.5 ملم وارتفاع يتراوح من 26 ملم إلى 28.5 ملم عبر موديلاتها. يبلغ عرض CL803A-25 23 مم وطوله 26 مم وعمق داخلي 22.5 مم؛ يبلغ عرض CL803B-20 18.5 ملم وعمق داخلي 16 ملم؛ يبلغ عرض CL803B-25 23.5 ملم وطوله 28.5 ملم وعمق داخلي 16 ملم. ويبلغ عرض CL803D-25 23.5 ملم وطوله 26.5 ملم وعمق داخلي 16.5 ملم. تتميز جميع موديلات CL803 بعرض قاعدة 26 مم ولوحة تثبيت بطول 20 مم.

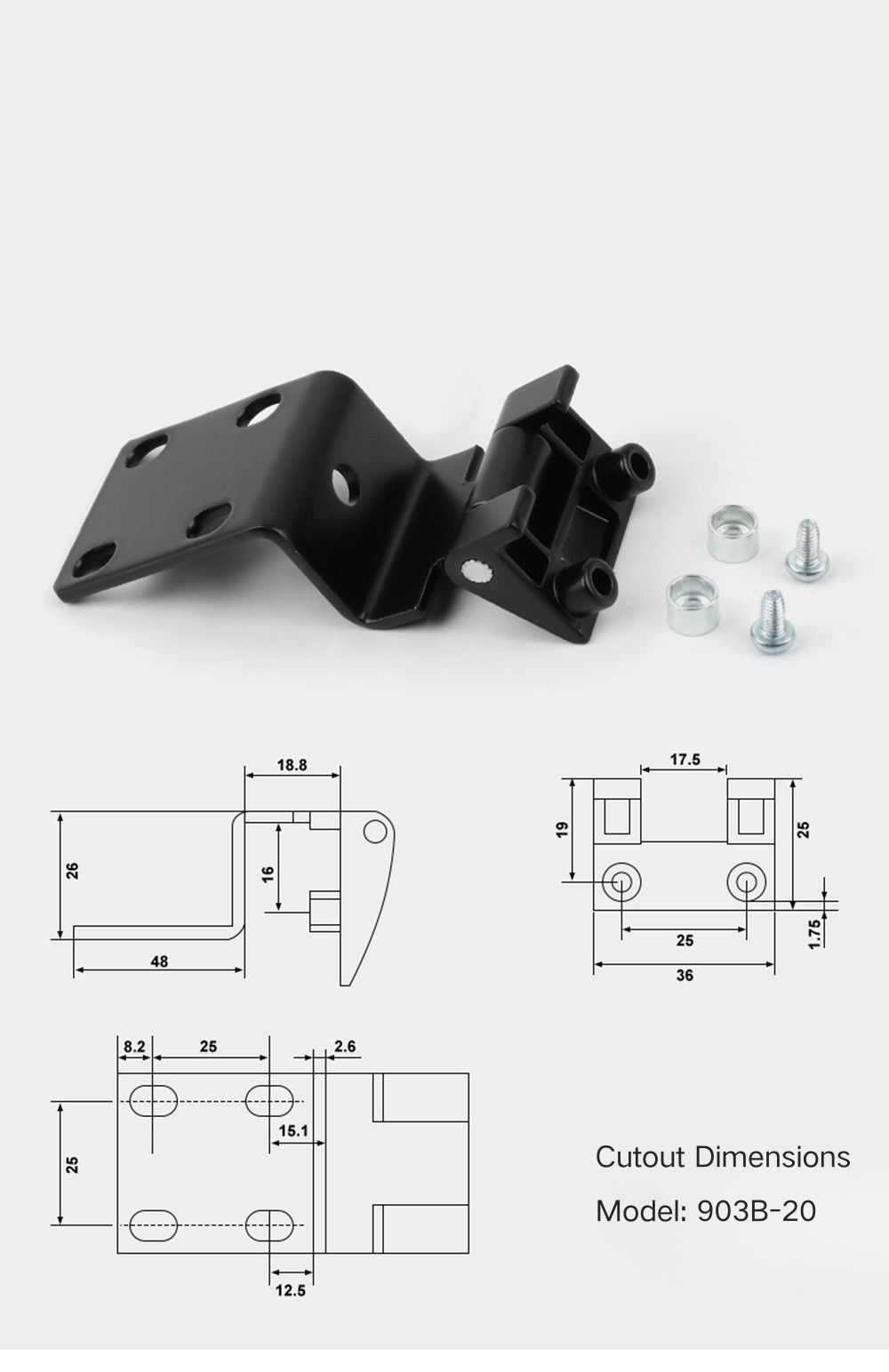

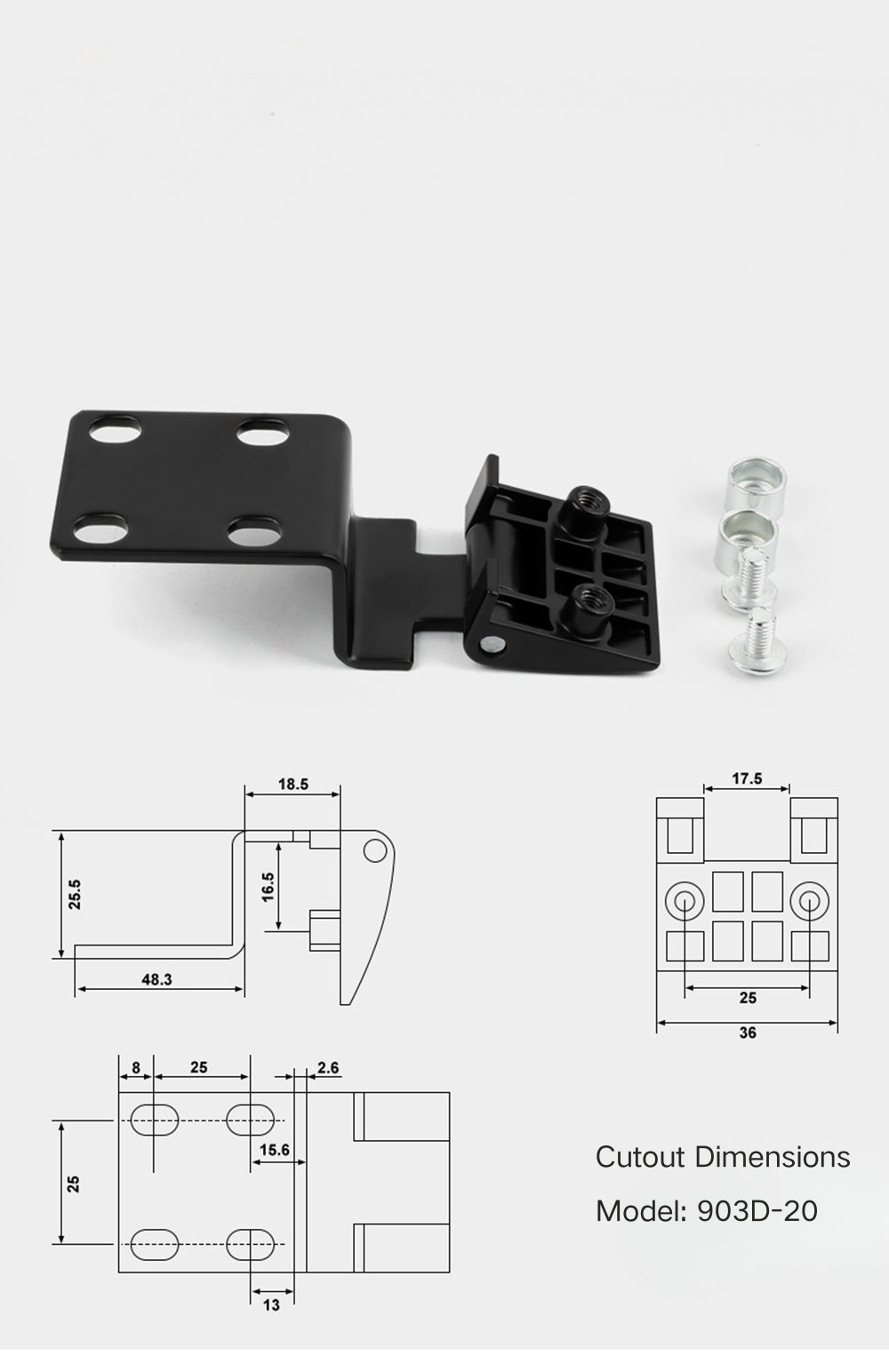

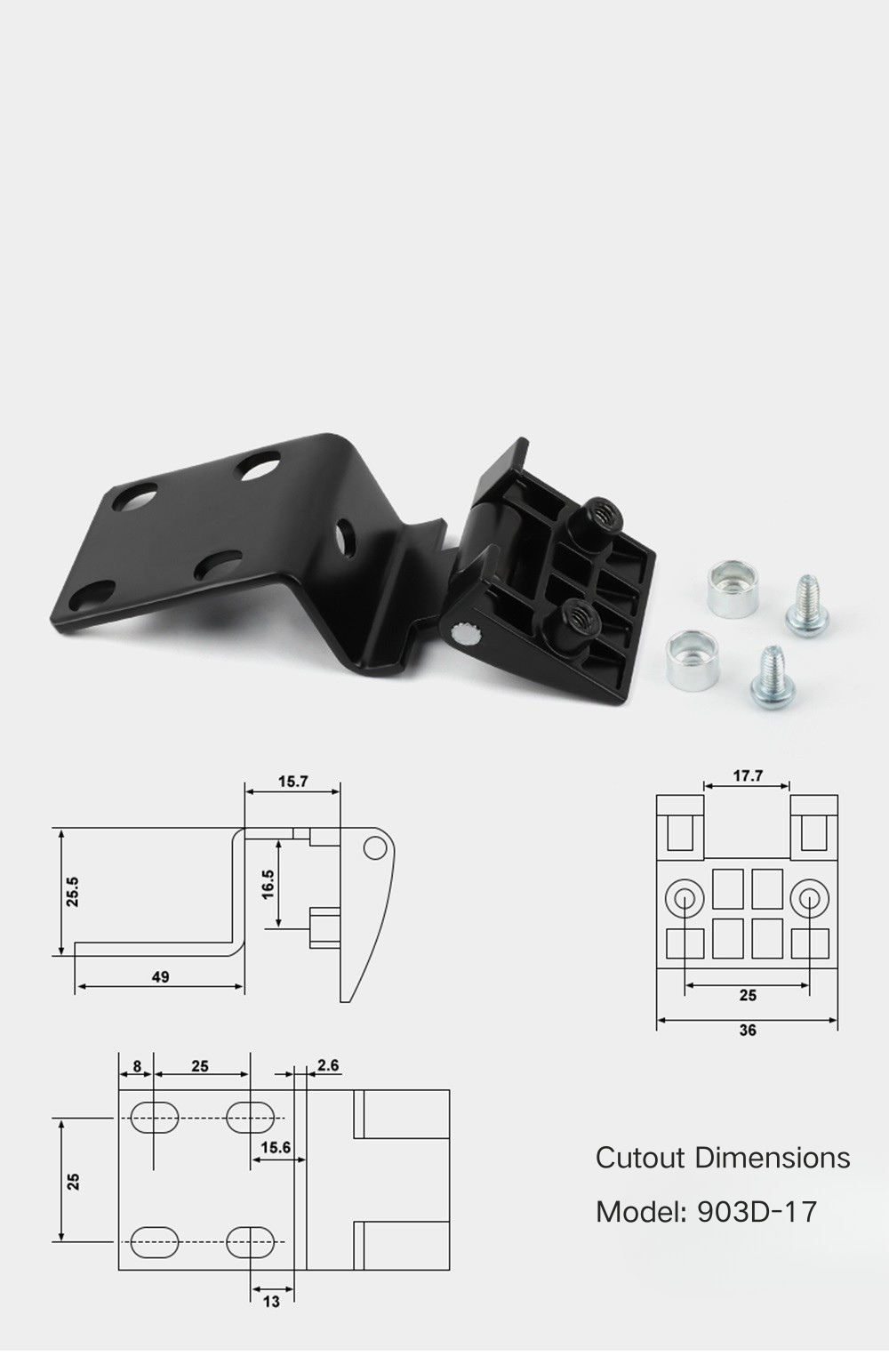

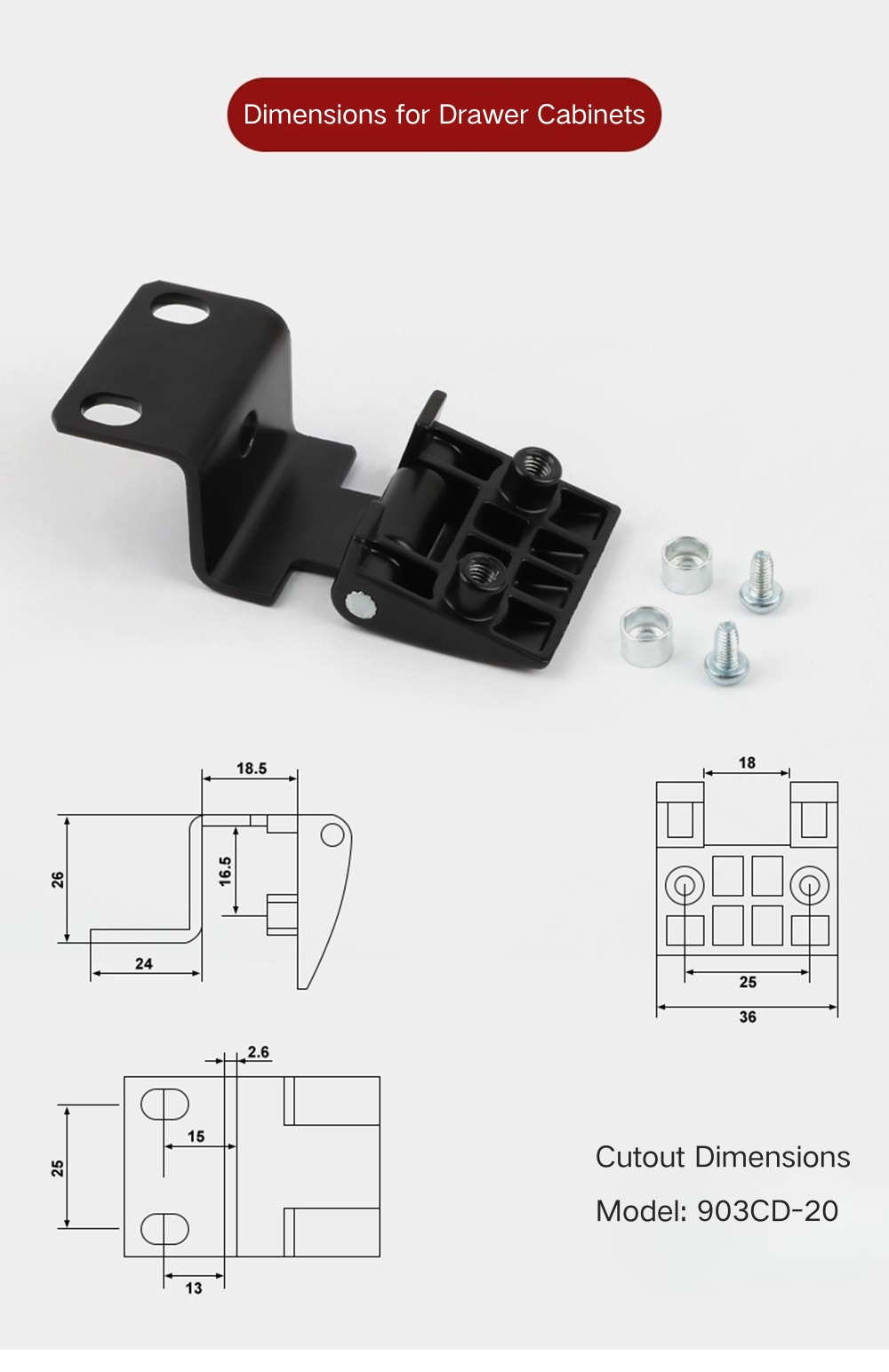

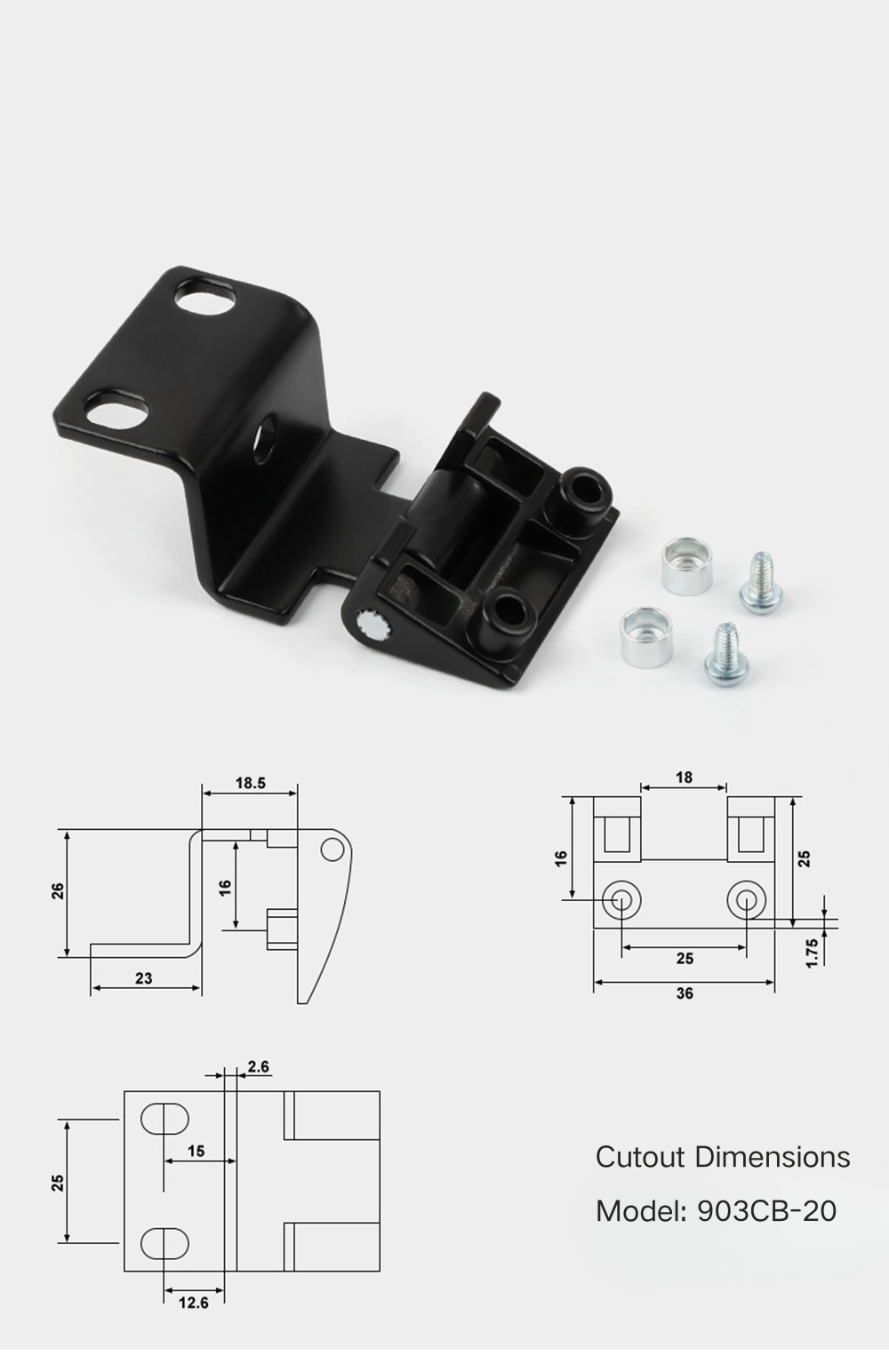

تقف سلسلة CL901 أطول بشكل ملحوظ من الطرازات الأخرى في مجموعة المفصلات المنحنية ذات التثبيت الجانبي لأبواب الخزانة الكهربائية - تأتي جميعها بارتفاع إجمالي 39.5 مم، مع عرض يتراوح بين 15.5 مم و18.5 مم وعمق داخلي ثابت يبلغ 16.5 مم عبر اللوحة. يبلغ عرض القاعدة 20 مم لـ CL901B-17، و20.5 مم لـ CL901B-20، و 21 ملم لـ CL901D-17. تمتد سلسلة CL903 إلى نطاق أوسع - عرض القاعدة من 48 ملم إلى 73.8 ملم في الطراز الممتد، مع ارتفاعات إجمالية تتراوح من 25.5 ملم إلى 26 ملم. يبلغ حجم CL233 24.5 × 24.5 مم بشكل عام مع عمق داخلي 22 مم، ولوحة تثبيت 39.3 مم، وثقب 7.5 مم + 15 مم على اللوحة الأمامية.

سيناريوهات التطبيق

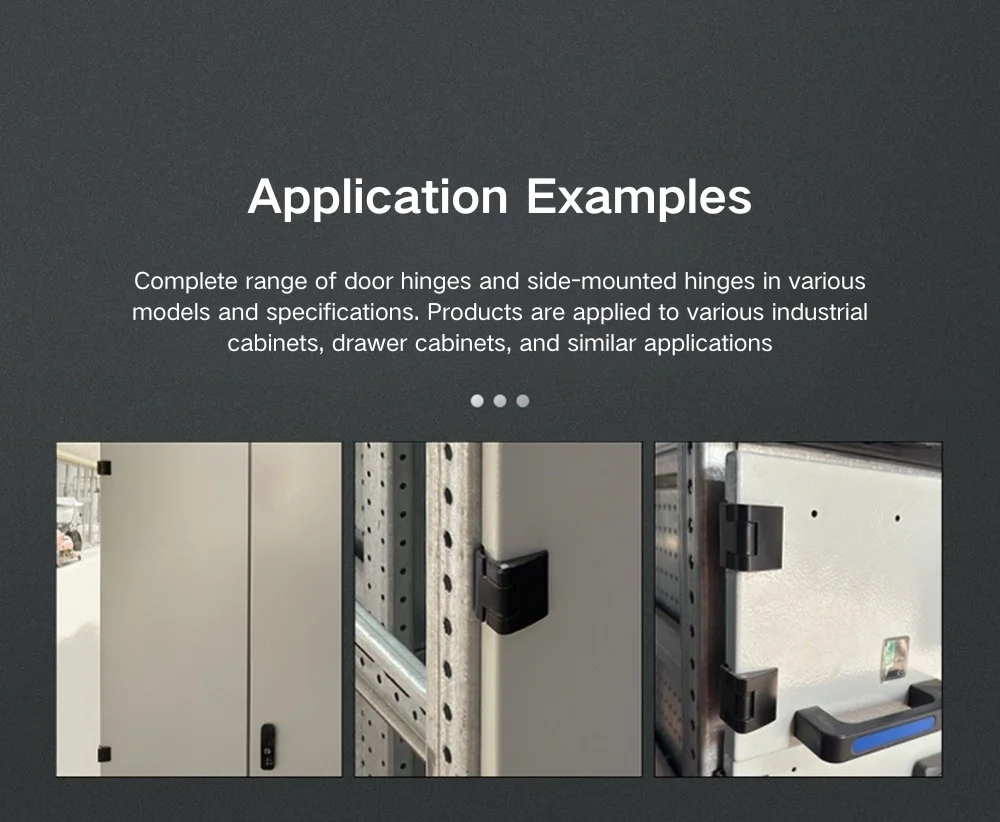

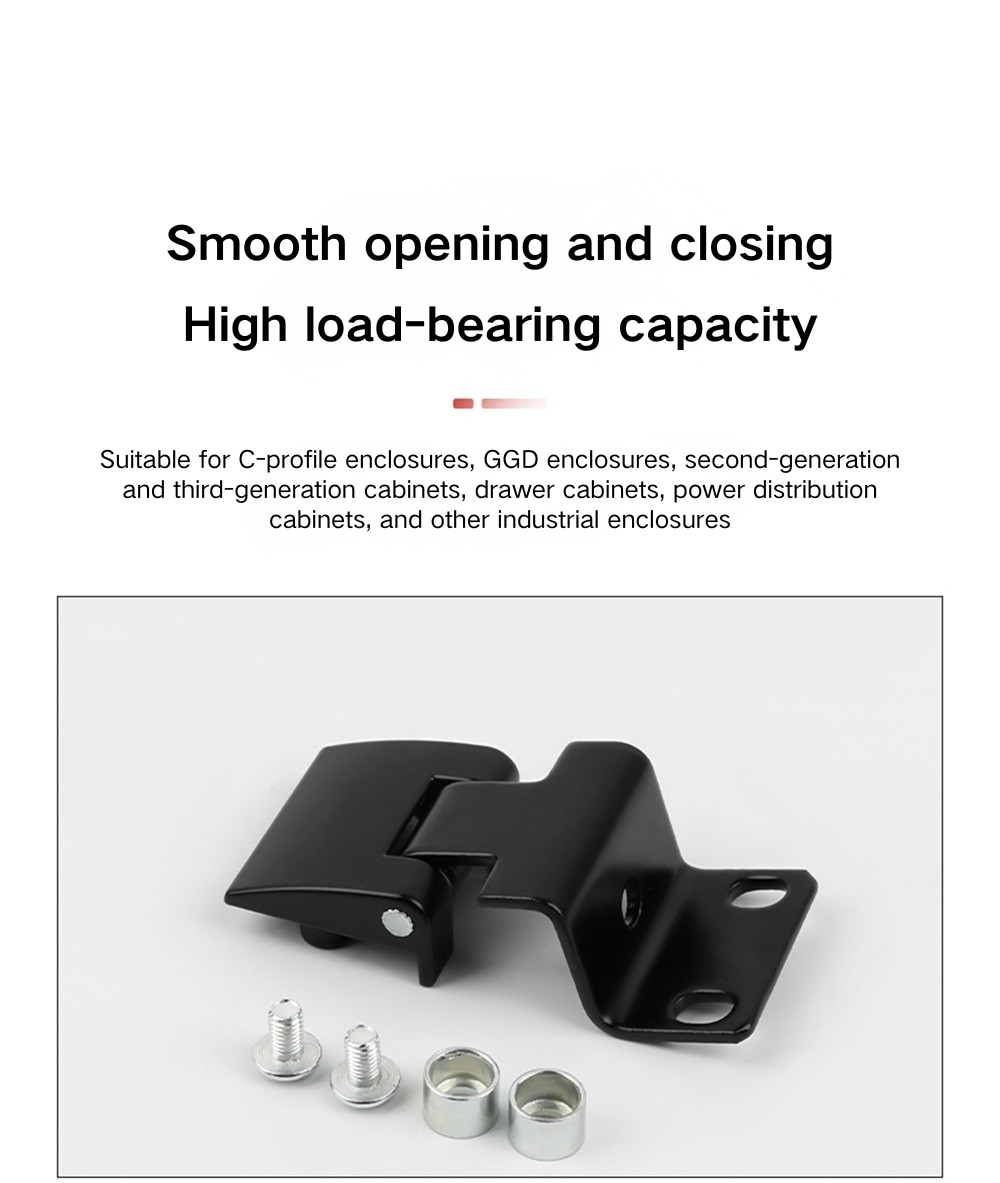

تم تصميم المفصلة المنحنية ذات التثبيت الجانبي لأبواب خزانة الطاقة خصيصًا لإطارات الخزانات المبنية على مقاطع فولاذية على شكل حرف C، وهي طريقة البناء القياسية للخزانات الكهربائية GGD، وخزائن التوزيع من الجيل الثاني والثالث، وخزائن الأدراج، ومرفقات الطاقة. يتم ربط المظهر الجانبي المنحني لجسم المفصلة فوق شفة القسم C ومسامير اللوحة الأمامية على وجه لوحة الباب، وهي طريقة التثبيت المعمول بها لهذا النوع من الخزانة ولا تتطلب أي تعديل على ملفات تعريف الإطار القياسية.

بالإضافة إلى تطبيقات GGD وخزانة الطاقة الأساسية، فإن هذا المنتج يناسب أيضًا العبوات الصناعية الأخرى المبنية على القسم C المتوافق أو مقاطع الإطار الفولاذية المنحنية المشابهة. يتم أحيانًا تحديد CL233 المصنوعة من سبائك الزنك باللون الأزرق الرملي حيث يستخدم الجزء الخارجي للخزانة نظام أجهزة مرمزًا بالألوان، في حين أن متغير سبائك الألومنيوم CL233 هو الخيار الأخف للحاويات حيث يكون الوزن هو الاعتبار. إن نطاق أحجام الطرازات عبر CL803 وCL901 وCL903 يعني أن معظم أعماق الإطارات القياسية وسمك لوحة الأبواب في سوق GGD وخزانة الطاقة يتم تغطيتها ضمن عائلة منتج واحدة.

التعليمات

Q1: ما هي السلسلة المضمنة في نطاق المفصلات هذا؟

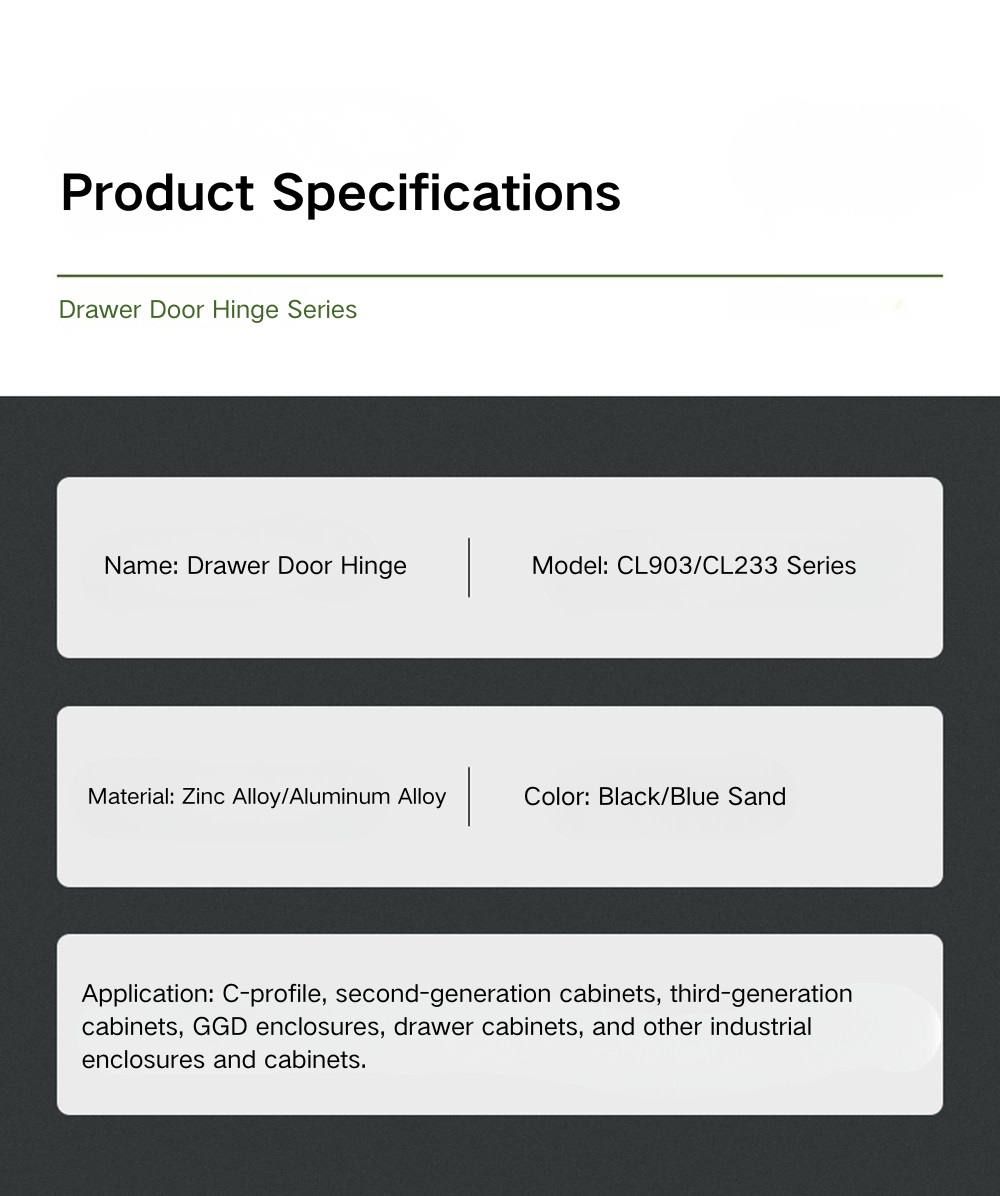

يغطي النطاق أربع سلاسل: CL803 (أربعة نماذج)، CL901 (ثلاثة نماذج)، CL903 (سبعة نماذج)، وCL233 (ثلاثة أنواع مختلفة). جميعها مصنوعة من سبائك الزنك السوداء باستثناء CL233، والتي تتوفر أيضًا في سبائك الزنك باللون الأزرق الرملي وسبائك الألومنيوم.

Q2: ما هي أنواع الخزانات التي تم تصميم هذه المفصلة من أجلها؟

تم تصميم المفصلة المنحنية المثبتة على الجانب لإطارات الخزانات ذات القسم C، بما في ذلك الخزانات الكهربائية GGD، وخزائن التوزيع من الجيل الثاني والثالث، وخزائن الأدراج، ومرفقات الطاقة. إنه غير مخصص لأنواع العبوات ذات الإطار المسطح أو الملحومة.

س3: كيف يتم تركيب هذه المفصلة؟

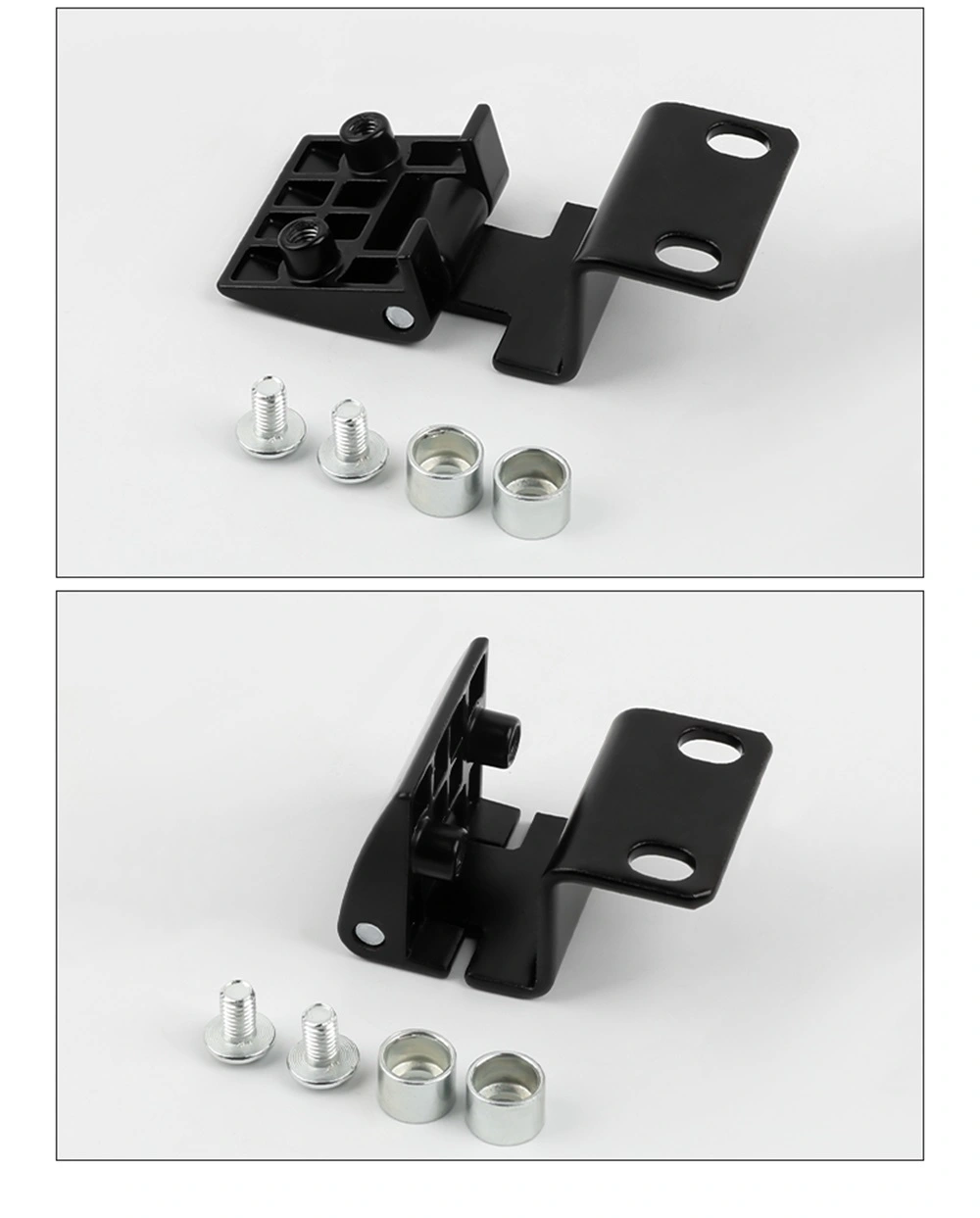

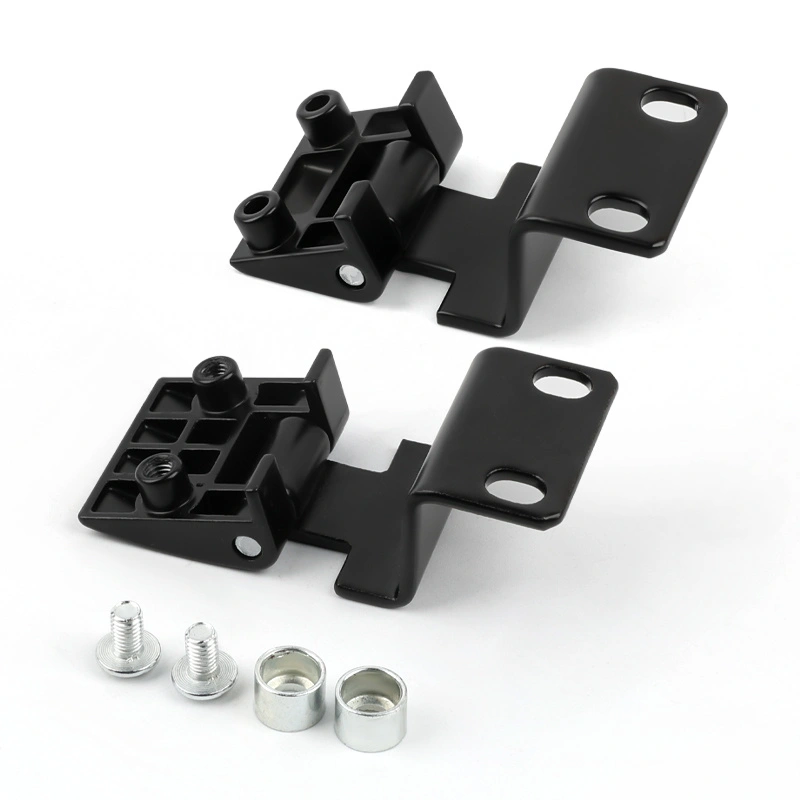

جميع الموديلات مثبتة بالبراغي. يتم ربط جسم المفصلة المنحنية فوق شفة الإطار على شكل حرف C ويتم تثبيت لوحة التثبيت الأمامية على وجه لوحة الباب. لا يلزم اللحام.

س 4: ما هو الفرق بين سلسلة CL803، CL901، وCL903؟

تختلف السلسلة في الحجم الإجمالي وعمق الإطار وتكوين لوحة التثبيت. موديلات CL901 هي الأطول بارتفاع إجمالي يبلغ 39.5 ملم؛ نماذج CL803 أكثر إحكاما. تغطي موديلات CL903 أوسع نطاق من عروض القاعدة بما في ذلك الطراز الممتد الذي يبلغ 73.8 ملم. اختر بناءً على ملف تعريف الإطار الخاص بك وأبعاد لوحة الباب.

س5: ما الذي يجعل CL233 مختلفًا عن السلسلة الأخرى؟

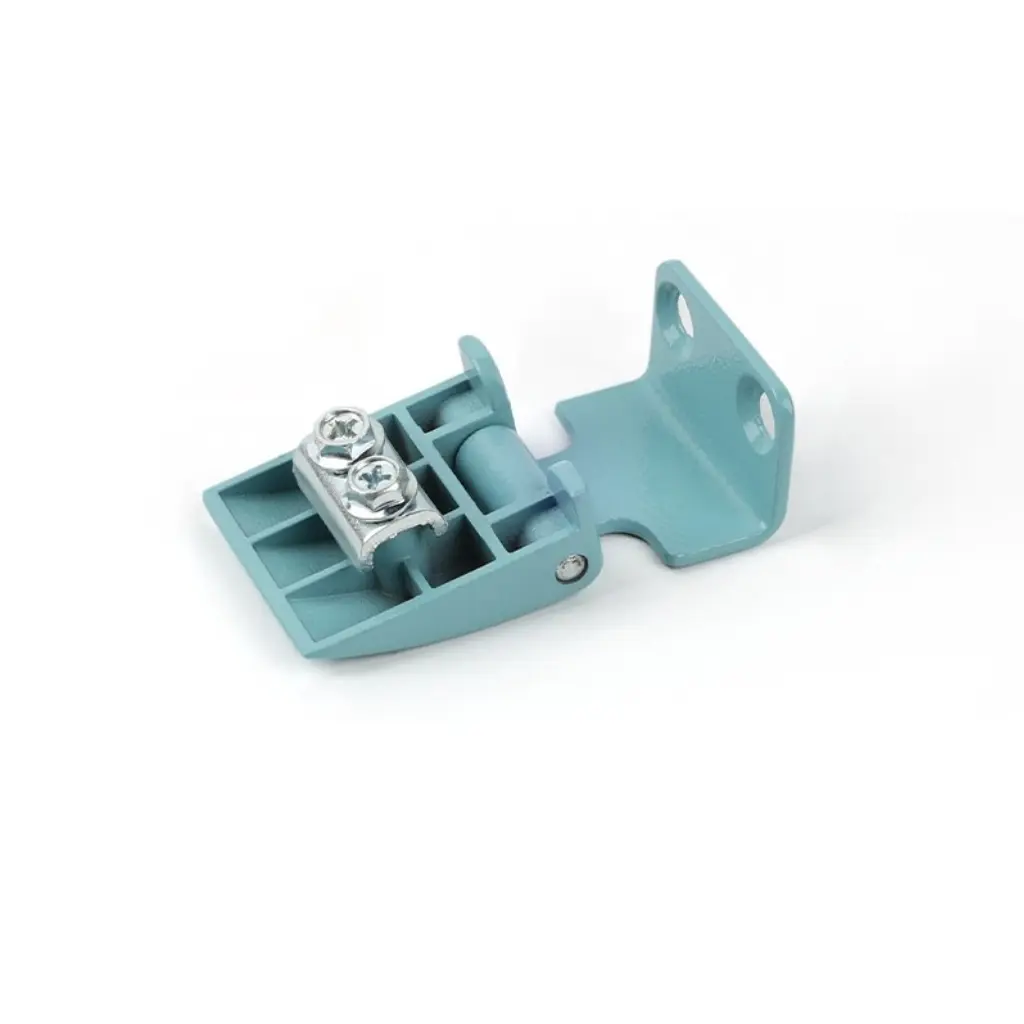

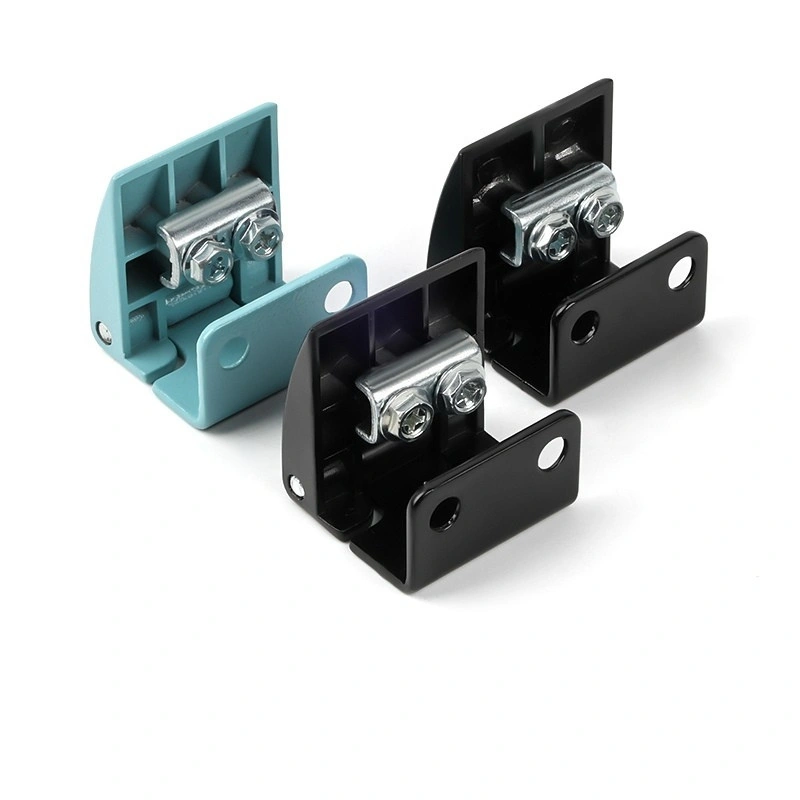

يتوفر الطراز CL233 في ثلاثة أنواع - سبيكة الزنك السوداء، وسبائك الزنك الزرقاء الرملية، وسبائك الألومنيوم - مما يجعله الطراز الوحيد في المجموعة مع خيار اللون وبديل المواد خفيفة الوزن. أبعاد اللوحة الأمامية (39 × 20 مم) تشبه CL803A-25.

س 6: كيف أختار النموذج المناسب لخزانتي؟

يعتمد الاختيار على عمق إطار الخزانة الخاص بك، وسمك لوحة الباب، وتفضيل لوحة التثبيت. تعتبر لواحق الأرقام (-17، -20، -25) ولاحقات الحروف (A، B، D، CB، CD) جزءًا من تسمية النموذج. ارجع إلى رسومات الأبعاد لكل طراز أو اتصل بـ Yitai Lock للحصول على مواصفات الإطار الخاص بك للحصول على توصية.

س7: ما هي المادة المصنوعة منها المفصلات؟

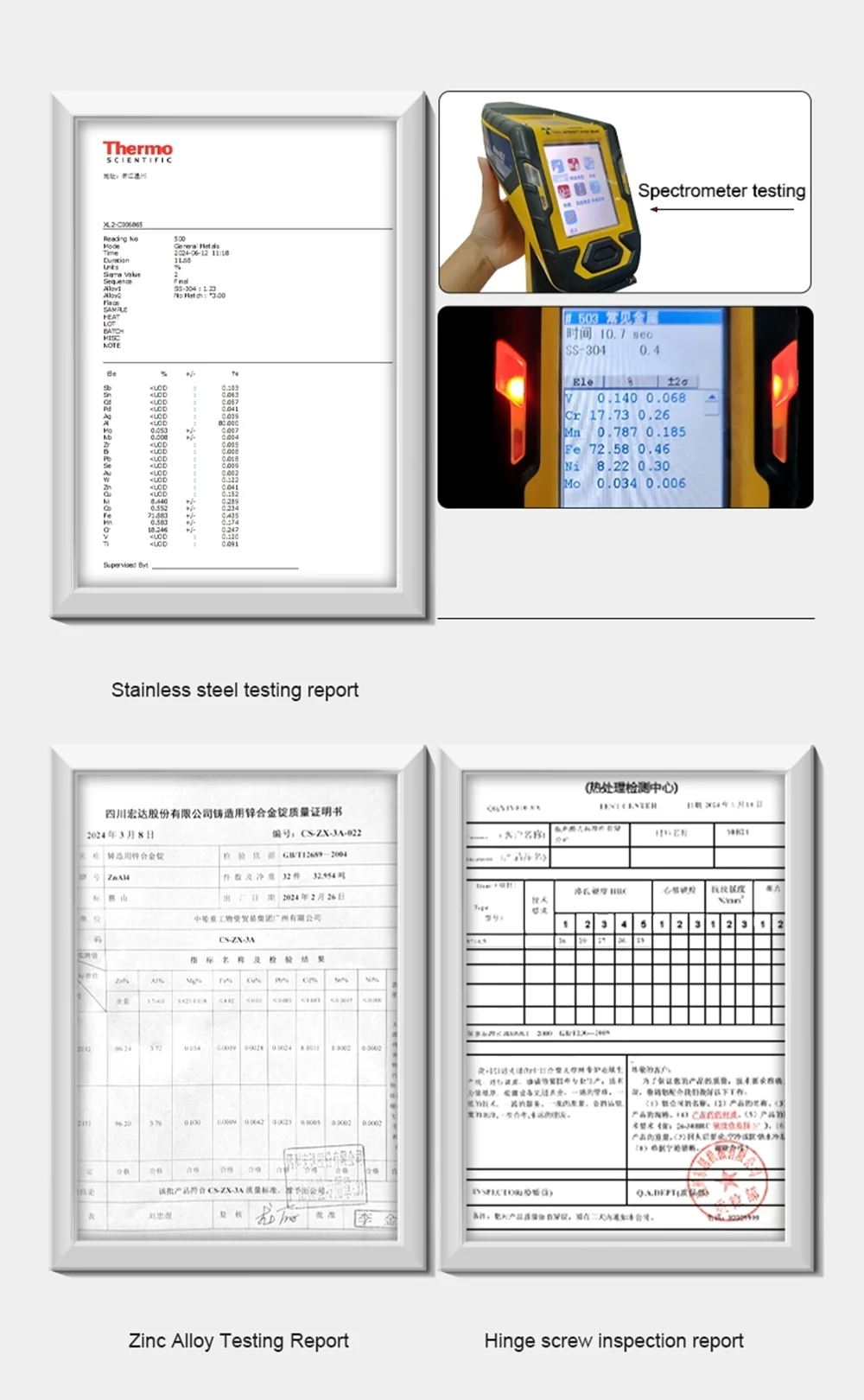

معظم النماذج مصنوعة من سبائك الزنك السوداء. يتوفر CL233 أيضًا في سبائك الزنك الأزرق الرملي وسبائك الألومنيوم. يمنح بناء سبائك الزنك تناسقًا جيدًا للأبعاد من الصب بالقالب ويتعامل جيدًا مع بيئات الخزانات الصناعية الداخلية القياسية.

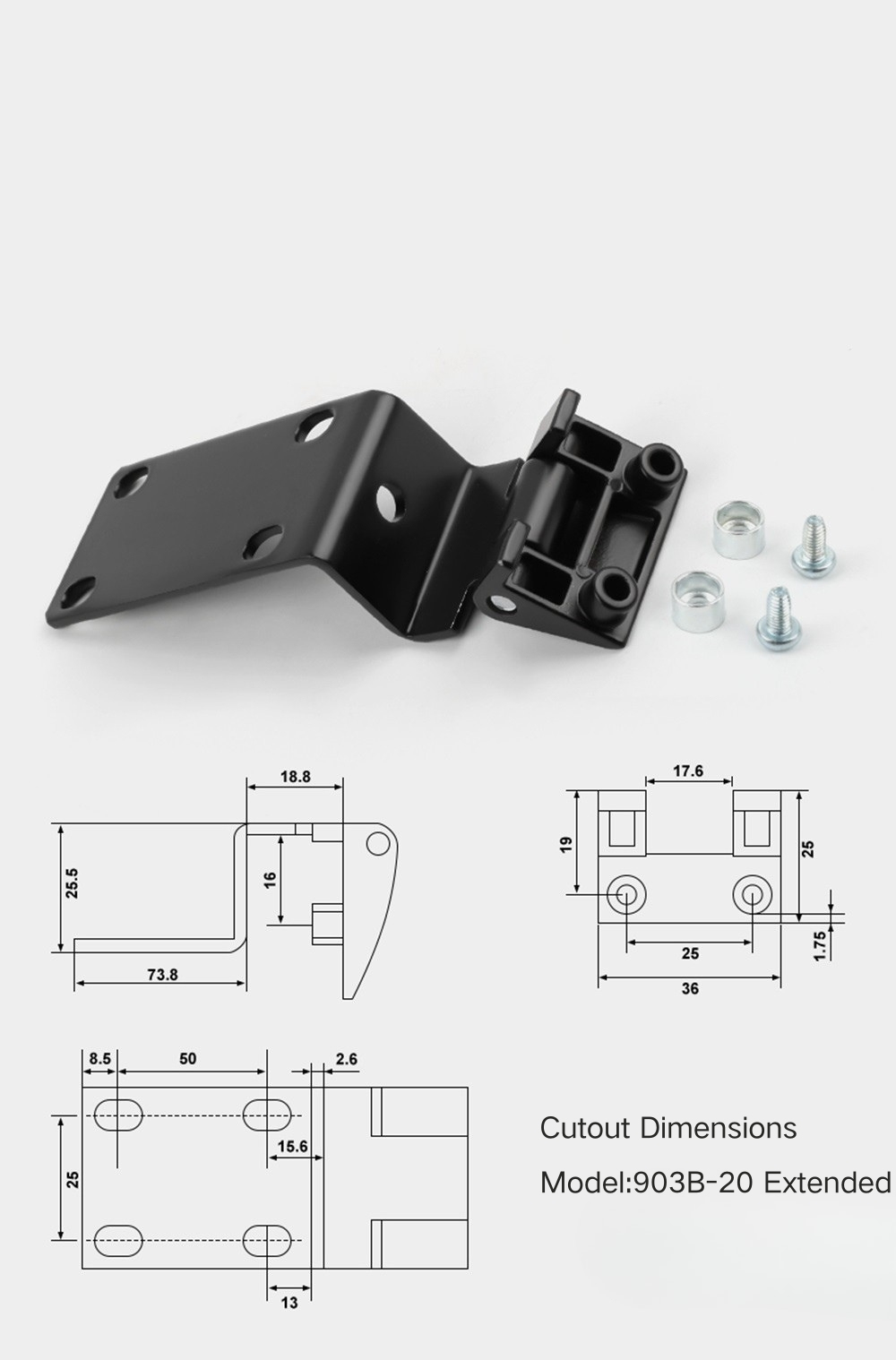

س8: هل جهاز CL903B-20 Extended مناسب لملفات تعريف الإطار الأعمق؟

نعم - يبلغ عرض قاعدة CL903B-20 Extended 73.8 ملم، وهو أعرض بكثير من CL903B-20 القياسي الذي يبلغ 48 ملم. إنه الاختيار الصحيح عندما يتطلب شكل إطار الخزانة قاعدة مفصلية أطول لسد قناة أعمق للقسم القيصري.
