مفصلة مربعة بفتحات غاطسة

بالنسبة لطلبات مفصلات الخزانات بالجملة، يحمل Yitai Lock المفصلة المربعة المزودة بفتحات غاطسة في كل من CL235-1 وCL235-2، حتى تتمكن من تغطية أحجام الأبواب المختلفة دون تبديل الموردين. يعد CL235-1 هو الأكبر بين الاثنين بأبعاد 64 × 79 مم، بينما يعمل CL235-2 بأبعاد 54 × 64 مم بشكل جيد على الأبواب الأخف أو الأصغر حجمًا. البراغي غير متضمنة ولكن يمكن طلبها بشكل منفصل — عادةً في عبوات تحتوي على 1000 قطعة، مع توفر كميات أصغر إذا تواصلت معها مباشرة.

خيارات النموذج والأبعاد

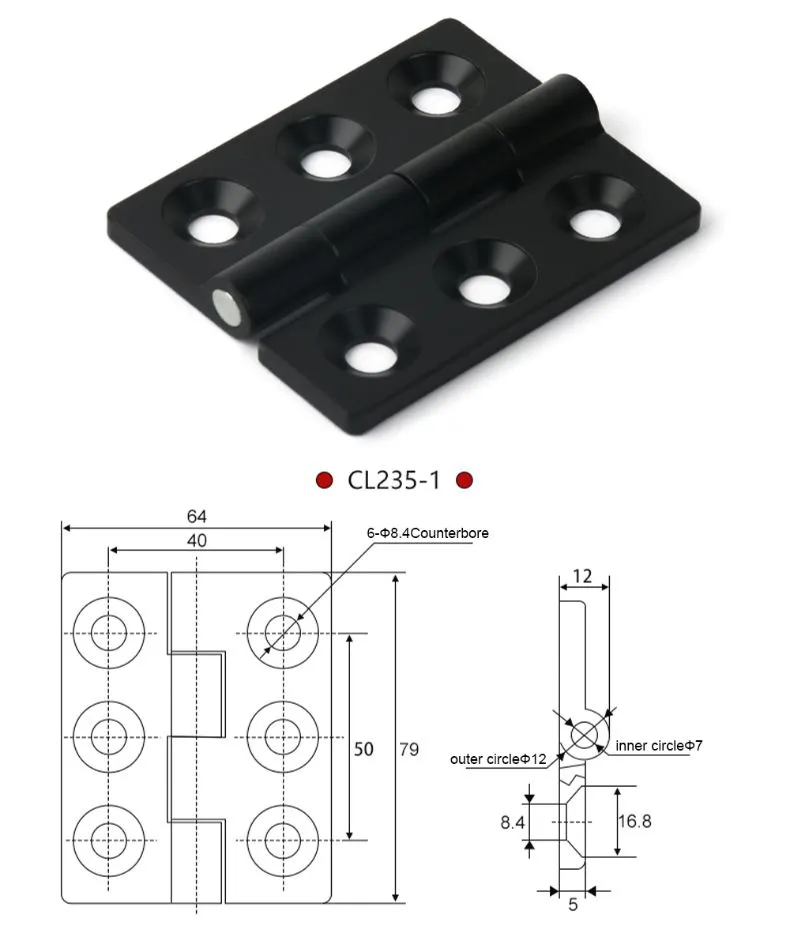

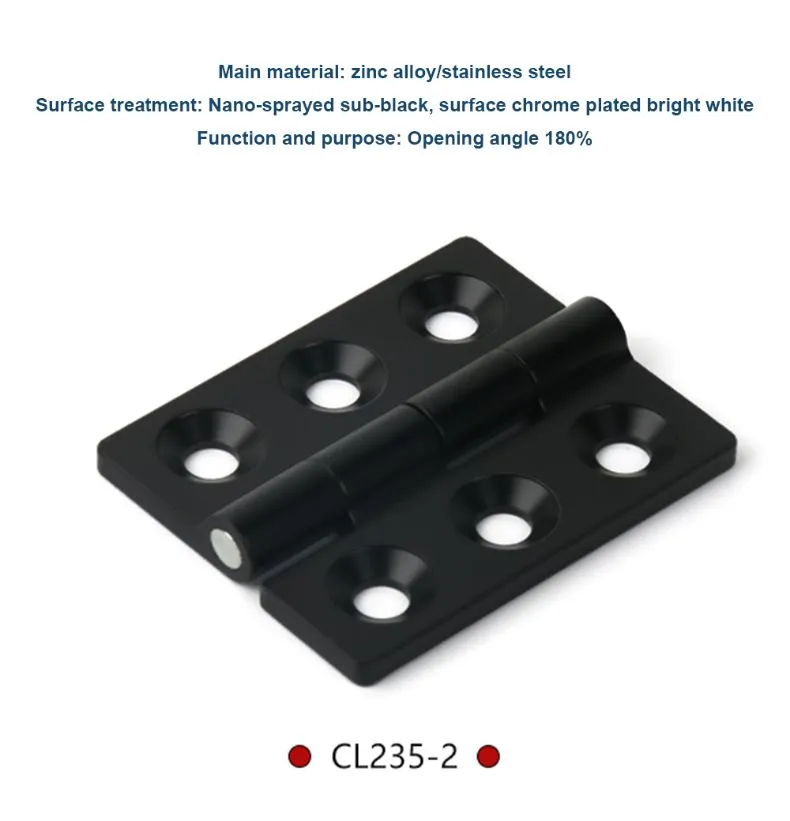

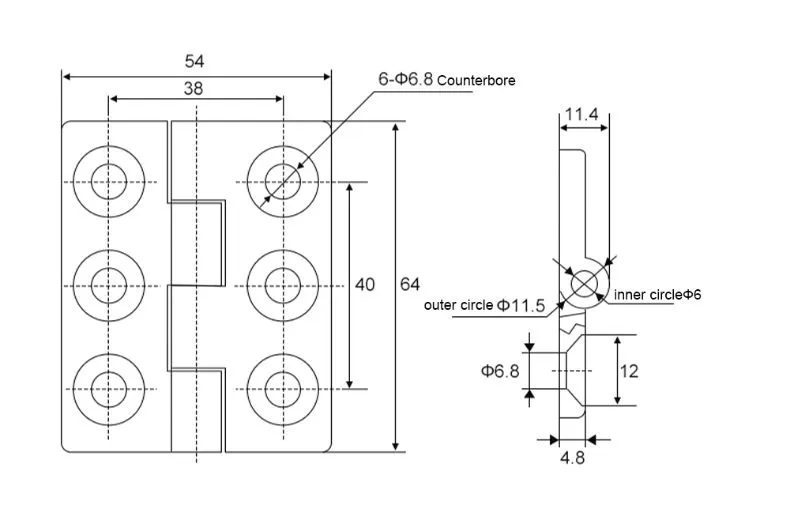

يتم تقديم المفصلة المربعة المزودة بفتحات غاطسة في نموذجين أساسيين. يبلغ قياس CL235-1 64 × 79 ملم، ويبلغ سمك الورقة 5 ملم من سبائك الزنك و5.6 ملم من الفولاذ المقاوم للصدأ 304. CL235-2 هو الأصغر بين الاثنين بأبعاد 54 × 64 ملم، مع سماكة سبائك الزنك 4.8 ملم وسمك الفولاذ المقاوم للصدأ 5.5 ملم.

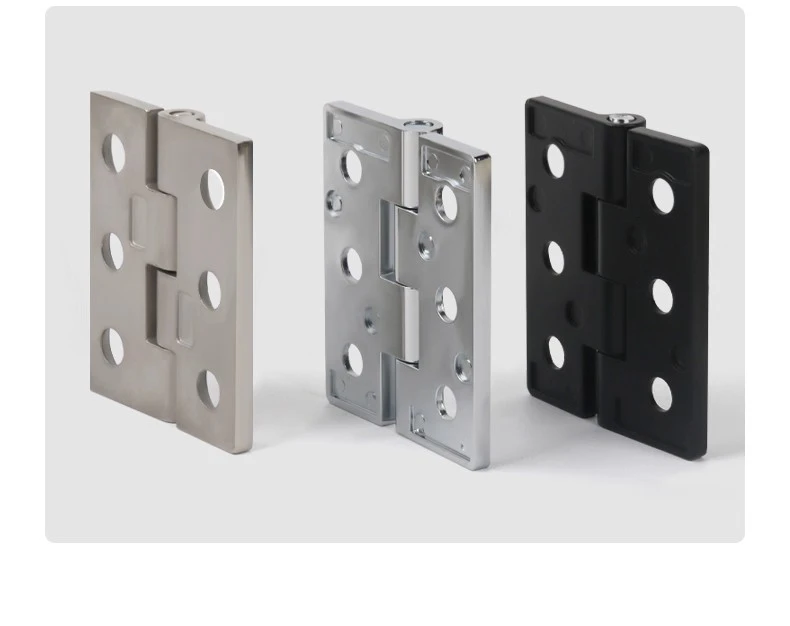

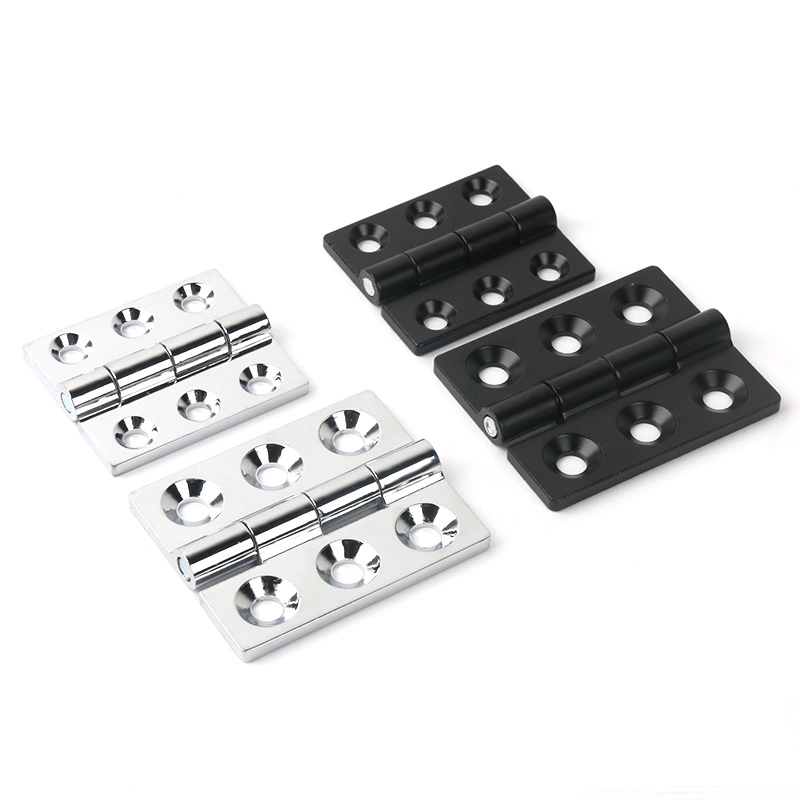

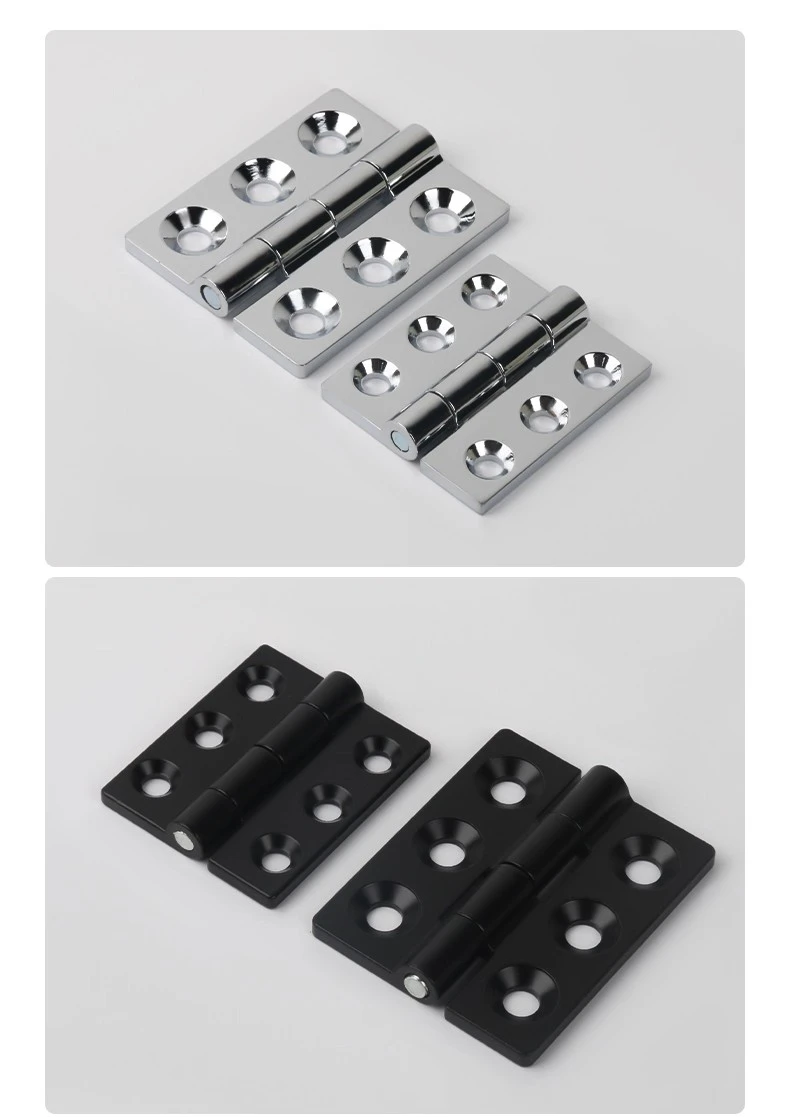

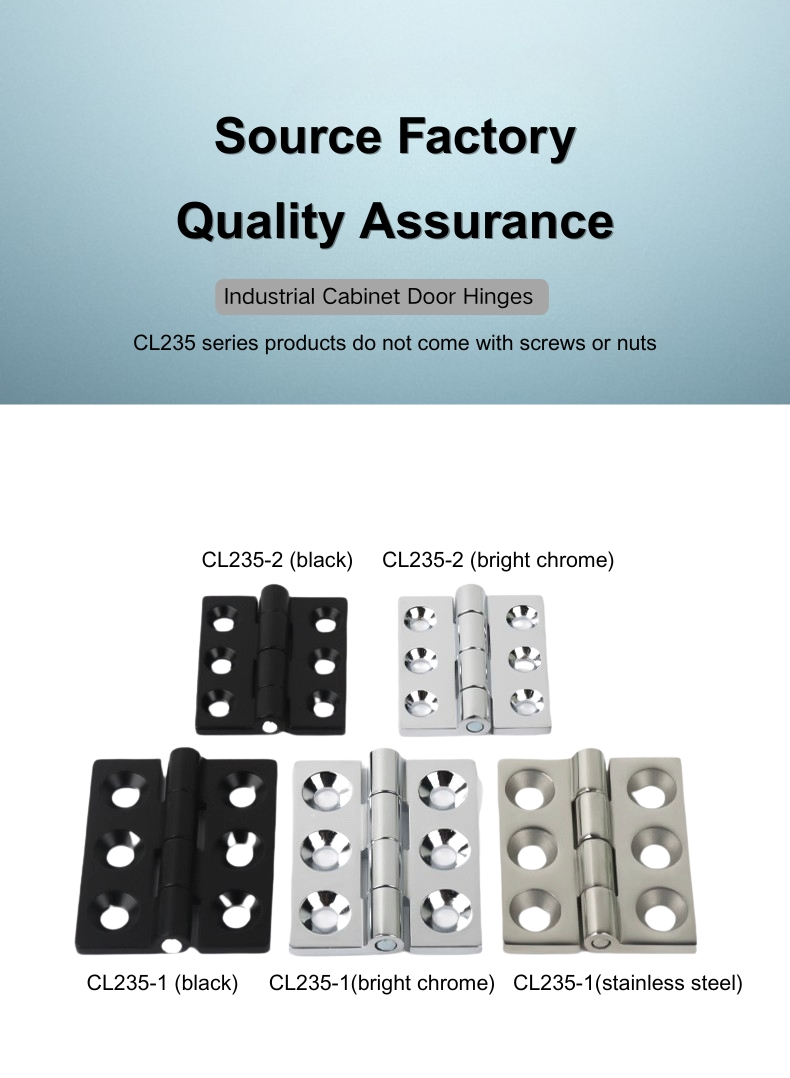

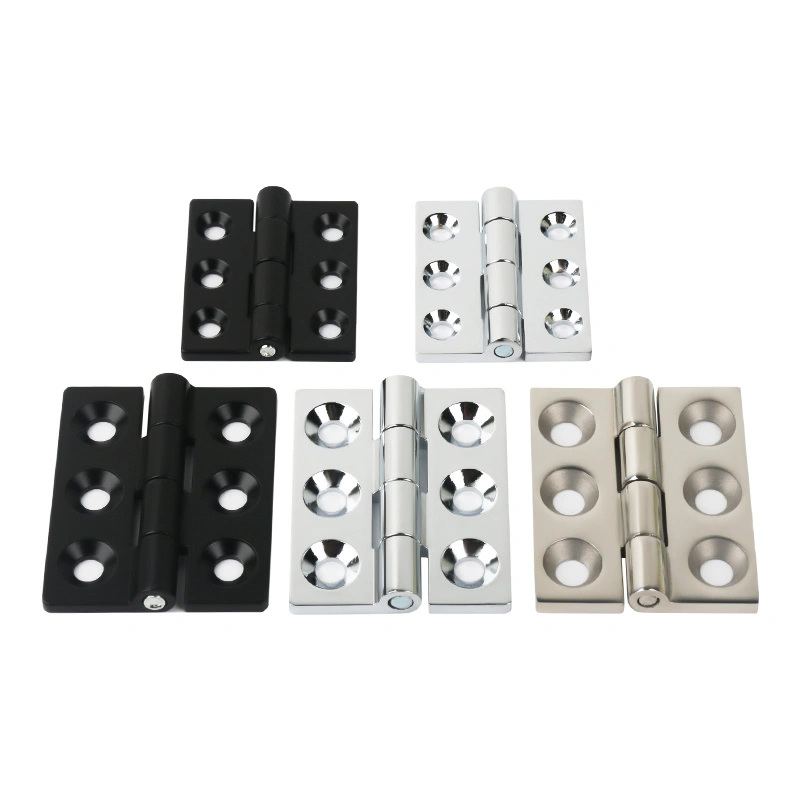

يتوفر كل طراز في مجموعات متعددة من المواد والتشطيبات. المفصلة المربعة ذات الفتحات الغاطسة CL235-1 وCL235-2 تأتي من سبائك الزنك السوداء وسبائك الزنك البيضاء الساطعة. يتوفر الطرازان CL235-1 وCL235-2 أيضًا من الفولاذ المصقول المقاوم للصدأ، مما يوفر إجمالي ستة أنواع مختلفة عبر الطرازين. يسمح هذا النطاق للمحددين بمطابقة اللمسة النهائية للمفصلة مع سطح الخزانة أو مع بيئة التشغيل.

مواصفات الفتحة الغاطسة

تم تصميم الفتحات الغاطسة الموجودة على المفصلة المربعة المزودة بفتحات غاطسة لتتناسب مع كل طراز ومادة. في CL235-1، يبلغ قطر الحوض الغاطس Φ8.5 مم لإصدارات سبائك الزنك و9.5 مم لإصدارات الفولاذ المقاوم للصدأ. في CL235-2، يبلغ قطر الحوض الغاطس Φ6.8 مم عبر كلا النوعين من المواد.

يجب أن يأخذ اختيار البرغي في الاعتبار سمك لوحة الباب، وسمك ورقة المفصلة، ​​وعمق الحوض. تم تصميم المفصلة المربعة ذات الفتحات الغاطسة بحيث تكون البراغي المحددة بشكل صحيح متساطحة أو أسفل سطح الورقة مباشرة. البراغي غير متضمنة مع المفصلة ولكن يمكن شراؤها بشكل منفصل؛ العبوات القياسية هي 1000 قطعة أو أكثر، وتتوفر كميات أصغر عند الاستفسار.

المواد والانتهاء من السطح

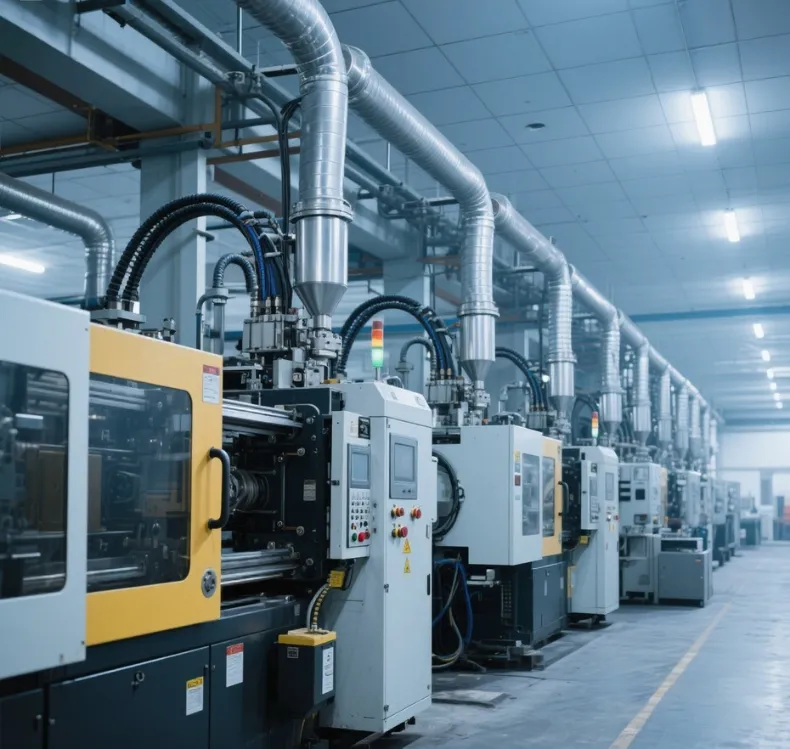

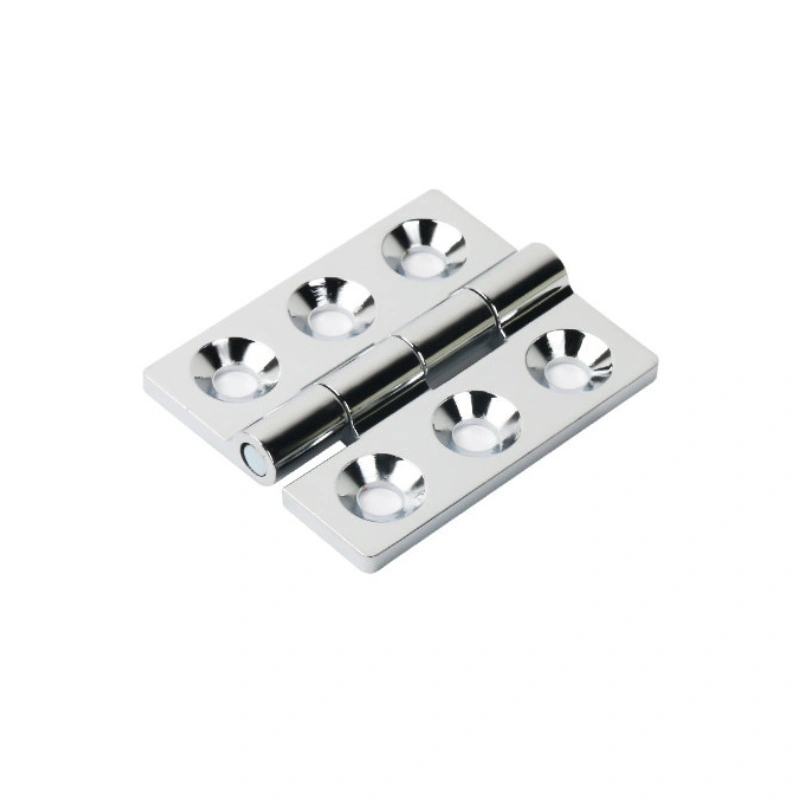

يتم تصنيع المفصلة المربعة ذات الفتحات الغاطسة عن طريق الصب بالقالب، مما يمنح كل ورقة اتساقًا دقيقًا للأبعاد عبر دفعات الإنتاج. يتم تشطيب إصدارات سبائك الزنك إما باللون الأسود اللامع أو الأبيض الساطع - وكلاهما خيارات طلاء متينة مناسبة لبيئات الخزانات الداخلية. تستخدم إصدارات الفولاذ المقاوم للصدأ مادة من الدرجة 304 مع لمسة نهائية مصقولة، مما يوفر مقاومة للتآكل تناسب العبوات في المناطق الرطبة أو المعتدلة التآكل.

تجدر الإشارة إلى أن البديل المصنوع من الفولاذ المقاوم للصدأ للمفصلة المربعة المزودة بفتحات غاطسة يحمل سماكة ورقة أكبر قليلاً من ما يعادلها من سبائك الزنك - 5.6 ملم مقابل 5 ملم في CL235-1، و5.5 ملم مقابل 4.8 ملم في CL235-2. يجب أن يؤخذ هذا الاختلاف في الاعتبار عند حساب خلوص الباب أو اختيار طول المسمار لتركيبات الفولاذ المقاوم للصدأ.

سيناريوهات التطبيق

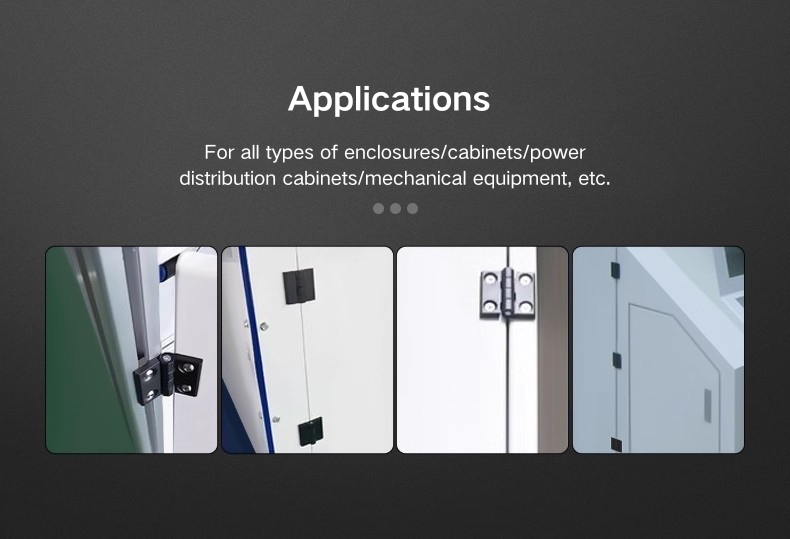

تظهر المفصلة المربعة المزودة بفتحات غاطسة في العديد من أنواع الخزانات المختلفة - صناديق التوزيع، ومرفقات المفاتيح الكهربائية، ولوحات التحكم، وخزائن الإطارات المصنوعة من الألومنيوم كلها تركيبات شائعة. الورقة المربعة مسطحة وتوفر سطحًا صلبًا للتحمل، يصمد جيدًا على الأبواب التي يتم فتحها وإغلاقها بانتظام أو التي تحتاج إلى حمل القليل من الوزن.

حيث تميل المفصلة المربعة ذات الفتحات الغاطسة إلى التحديد في أي مكان يحتاج وجه الباب إلى البقاء نظيفًا ومرتبًا. مع وجود براغي ثابتة، لا توجد أجهزة تقف فخورة بالسطح لتلتصق بالأسلاك أو تتعطل أثناء الصيانة. تميل نسخة سبائك الزنك السوداء إلى استخدام الخزانات الداكنة أو المغطاة بالمسحوق. يتم اختيار الفولاذ المقاوم للصدأ المصقول للمرفقات الخارجية أو في أي مكان تكون فيه الرطوبة عاملاً.

التعليمات

س1: ما هو الحجمان المتوفران لمفصلة الخزانة هذه؟

مقاس CL235-1 64*79 ملم وقياس CL235-2 54*64 ملم. كلاهما متوفر في سبائك الزنك والفولاذ المقاوم للصدأ المصقول 304، مع إصدارات سبائك الزنك المتوفرة أيضًا باللونين الأسود والأبيض الساطع.

س2: ما هي خيارات التشطيب المتوفرة؟

تأتي مفصلات الخزانة CL235-1 وCL235-2 مصنوعة من سبائك الزنك السوداء، وسبائك الزنك البيضاء الساطعة، والفولاذ المقاوم للصدأ المصقول. لا يوجد خيار مرآة أو غير قابل للصدأ مطلي في النطاق الحالي.

س3: هل البراغي متضمنة مع المفصلة؟

لا يتم تضمين مسامير. يتم بيعها بشكل منفصل، عادةً في عبوات تحتوي على 1000 قطعة أو أكثر. بالنسبة للكميات الصغيرة، يمكن للمشترين الاتصال بـ Yitai Lock مباشرة لطلب الأسعار بناءً على الكمية المطلوبة.

س 4: كيف أختار طول المسمار المناسب؟

يجب تحديد طول المسمار بناءً على سمك لوحة الباب، وسمك ورقة المفصلة، ​​ومدى العمق الذي تريد أن يستقر فيه المسمار في الحوض. يبلغ قطر الحوض الغاطس في CL235-1 Φ8.5 مم لسبائك الزنك وΦ9.5 مم للفولاذ المقاوم للصدأ؛ وفي CL235-2 يبلغ Φ6.8 مم لكلا النوعين من المواد.

س 5: ما هو الفرق في السمك بين إصدارات سبائك الزنك والفولاذ المقاوم للصدأ؟

في CL235-1، يبلغ سمك ورقة سبائك الزنك 5 مم، ويبلغ سمك ورقة الفولاذ المقاوم للصدأ 5.6 مم. في CL235-2، يبلغ سمك سبائك الزنك 4.8 ملم والفولاذ المقاوم للصدأ 5.5 ملم. يجب أن يؤخذ هذا الاختلاف في السُمك في الاعتبار عند اختيار طول المسمار وحساب خلوص الباب.

س6: هل هذه المفصلة مناسبة للمرفقات الخارجية؟

يعتبر الإصدار المصقول من الفولاذ المقاوم للصدأ 304 مناسبًا للبيئات الخارجية أو ذات الرطوبة العالية نظرًا لمقاومته للتآكل. تعد إصدارات سبائك الزنك أكثر ملاءمة لتطبيقات الخزانات الداخلية حيث يكون التعرض للرطوبة محدودًا.

س7: ما هي عملية التصنيع المستخدمة؟

يتم إنتاج كل من إصدارات سبائك الزنك والفولاذ المقاوم للصدأ لمفصلة الخزانة هذه عن طريق الصب بالقالب، مما يضمن اتساق الأبعاد وهندسة الفتحات النظيفة عبر عملية الإنتاج.

س 8: هل يمكن استخدام هذه المفصلة على إطارات خزانة الألومنيوم؟

نعم. إن تصميم الورقة المربعة وتصميم الفتحة الغاطسة يجعل مفصلات الخزانة هذه متوافقة مع مجموعات أبواب الخزانة المصنوعة من الألومنيوم، بشرط أن يكون لسطح التثبيت سُمك كافٍ لقبول طول المسمار المستخدم.
