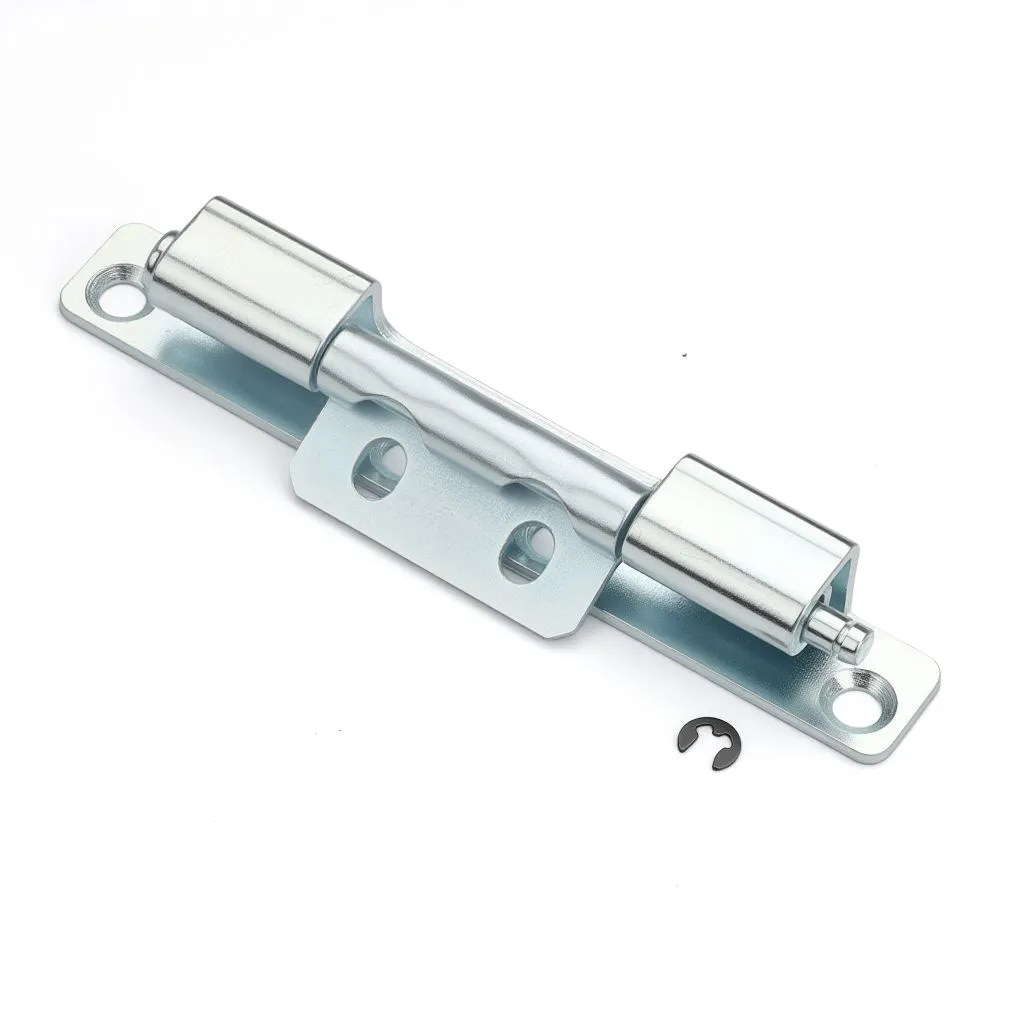

مفصلة باب المفاتيح الكهربائية

خيارات النموذج وتكوينات الثقب

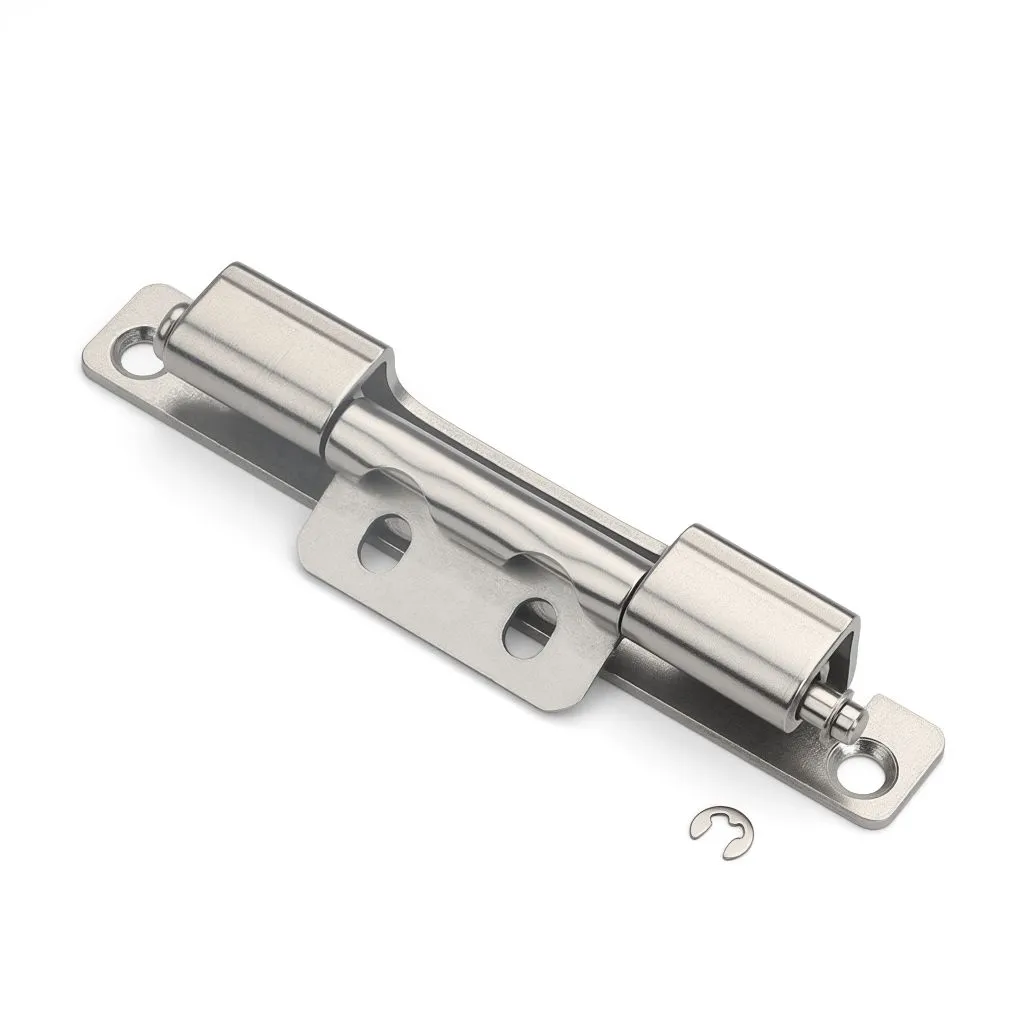

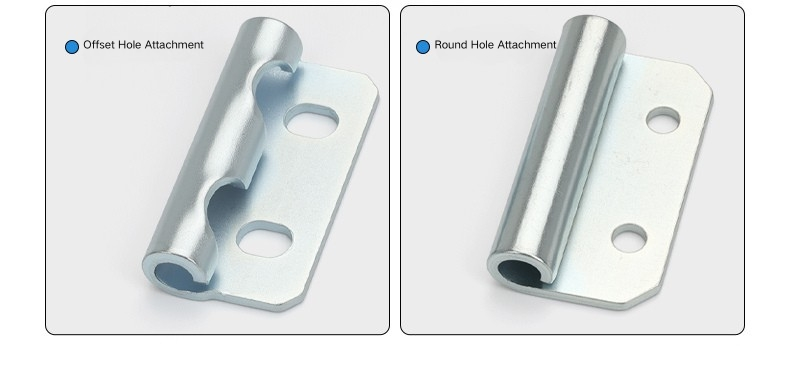

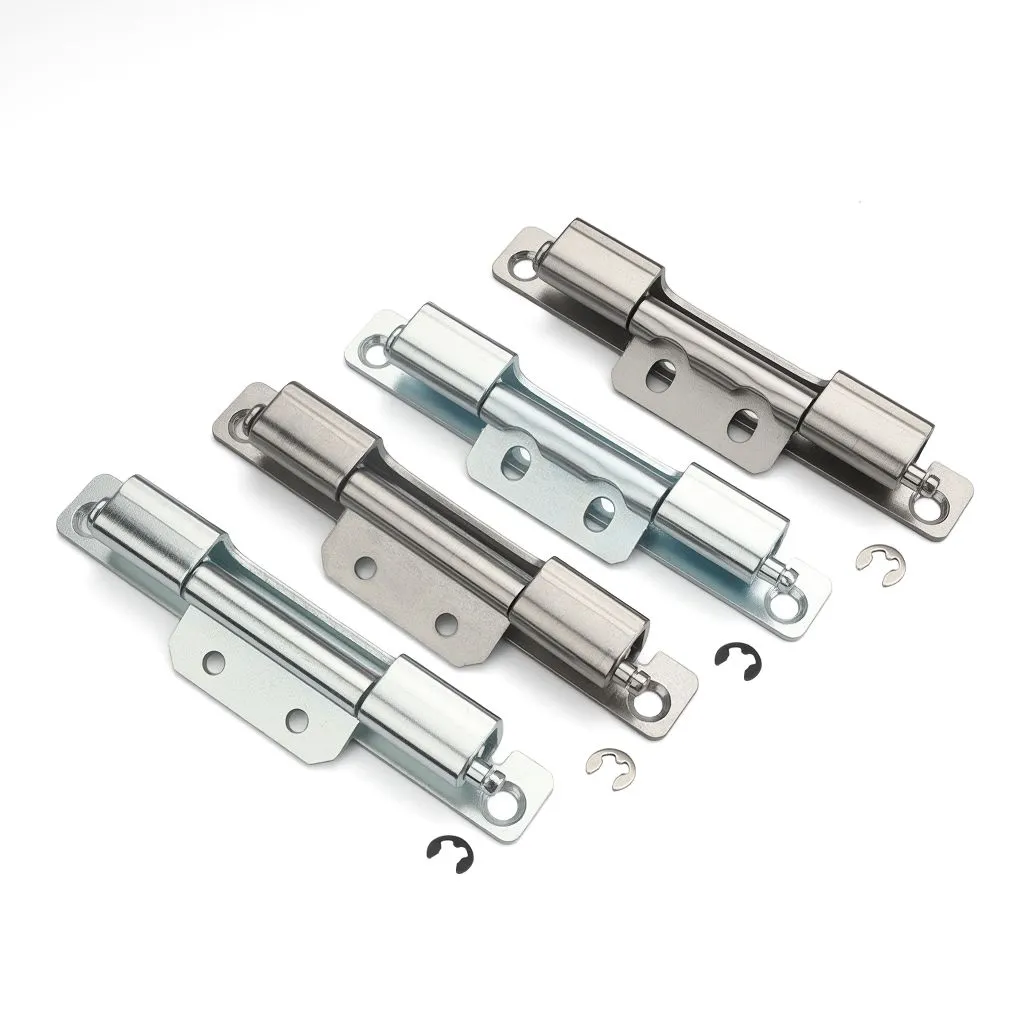

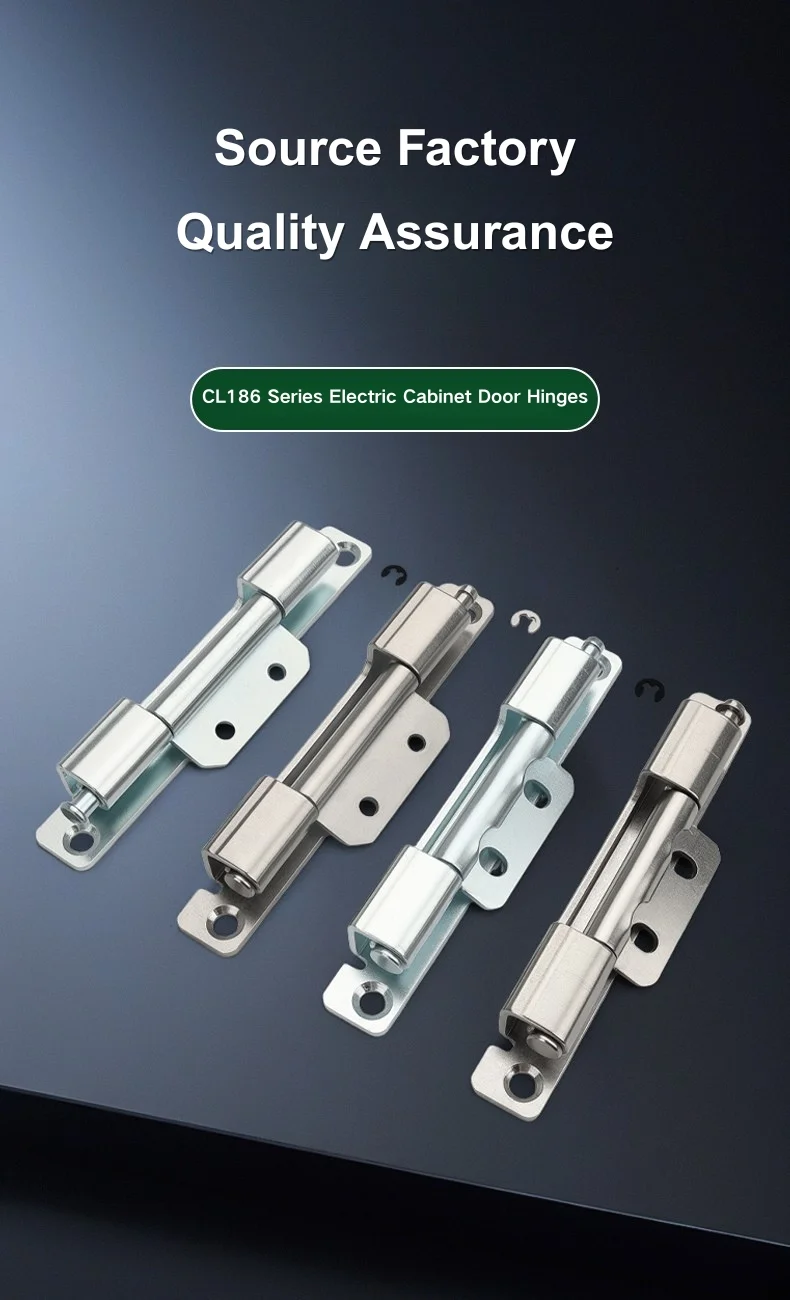

تأتي مفصلات أبواب Switchgear في أربعة أنواع: فتحة مستديرة من الفولاذ الكربوني، وثقب دائري من الفولاذ المقاوم للصدأ، وثقب مشقوق من الفولاذ الكربوني، وثقب مشقوق من الفولاذ المقاوم للصدأ. الأبعاد الهيكلية متطابقة في جميع الأجزاء الأربعة، والفرق الوحيد هو شكل فتحات التثبيت على الجناح. فتحات مستديرة تثبت المفصلة في وضع محدد بمجرد تثبيتها؛ توفر الفتحات المشقوقة بعض المساحة لتغيير موضع المفصلة قبل التثبيت النهائي، مما يساعد عند تركيب الأبواب التي تحتاج إلى محاذاة دقيقة مع مانع التسرب أو شفة الإطار.

يعود الاختيار بين الفتحة المستديرة والمثقوبة في هذه الوحدة إلى سير عمل التثبيت لديك. إذا كان موضع الباب واضحًا ومتسقًا عبر عملية الإنتاج، فالثقوب المستديرة جيدة. إذا كان هناك أي اختلاف في هندسة الإطار بين الوحدات أو كان الباب بحاجة إلى التعديل بعد التركيب الأولي، فإن إصدار الفتحة المشقوقة يجعل هذه العملية أقل تعقيدًا إلى حد كبير.

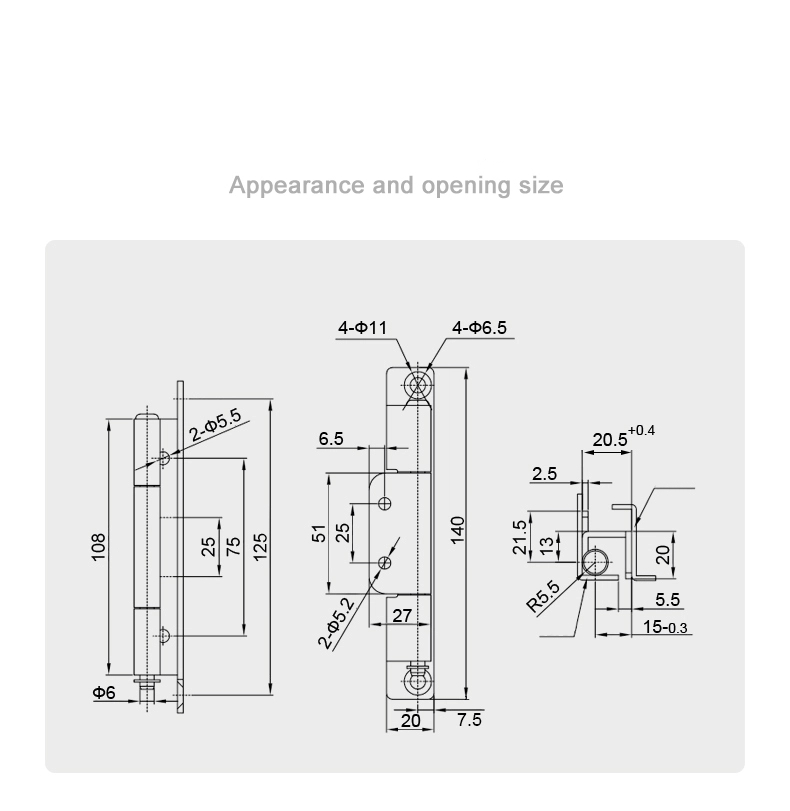

الهيكل والأبعاد

يبلغ ارتفاع مفصل الباب 108 ملم ويبلغ إجمالي طول الجسم 125 ملم. يبلغ الامتداد الداخلي بين أجنحة التثبيت 75 مم، مع قسم مركزي 25 مم عند البرميل. يبلغ قطر البرميل Φ6 مم، ويبلغ طول جناح التثبيت 140 مم وعرض القاعدة 20 مم. تبلغ المسافة بين الفتحات على الجناح 51 مم و25 مم، مع فتحات تثبيت 2 × Φ5.5 مم على الجانب الجانبي.

يبلغ عرض قناة الإطار الموجودة على مفصل باب Switchgear 20.5 مم (+0.4 مم تحمل) وعمق 15 مم (تسامح -0.3 مم)، مع نصف قطر مقعد أسطواني يبلغ R5.5 مم. يُظهر المظهر الجانبي ارتفاعًا إجماليًا للاشتباك يبلغ 21.5 مم، وعمق اتصال داخلي 13 مم، وإزاحة جانبية 5.5 مم، مع خطوة 2.5 مم عند مدخل القناة. تحدد هذه الأبعاد هندسة قناة الإطار التي تم تصميم المفصلة للعمل معها - وهي تستحق التأكيد وفقًا لمواصفات إطار الخزانة قبل الطلب.

معالجة المواد والسطح

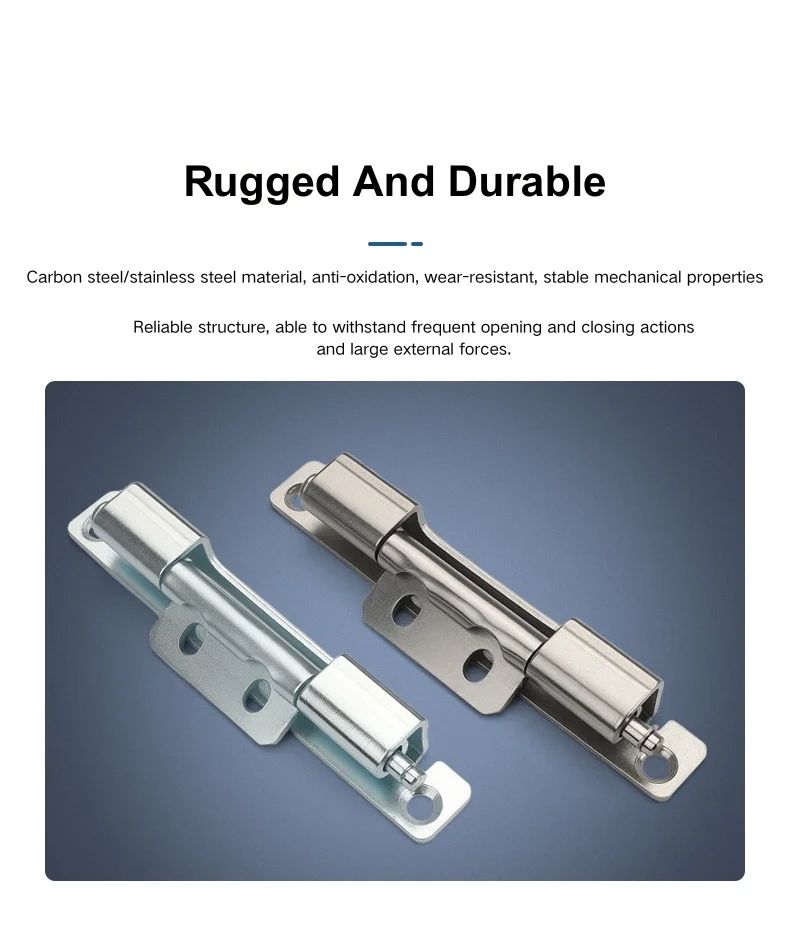

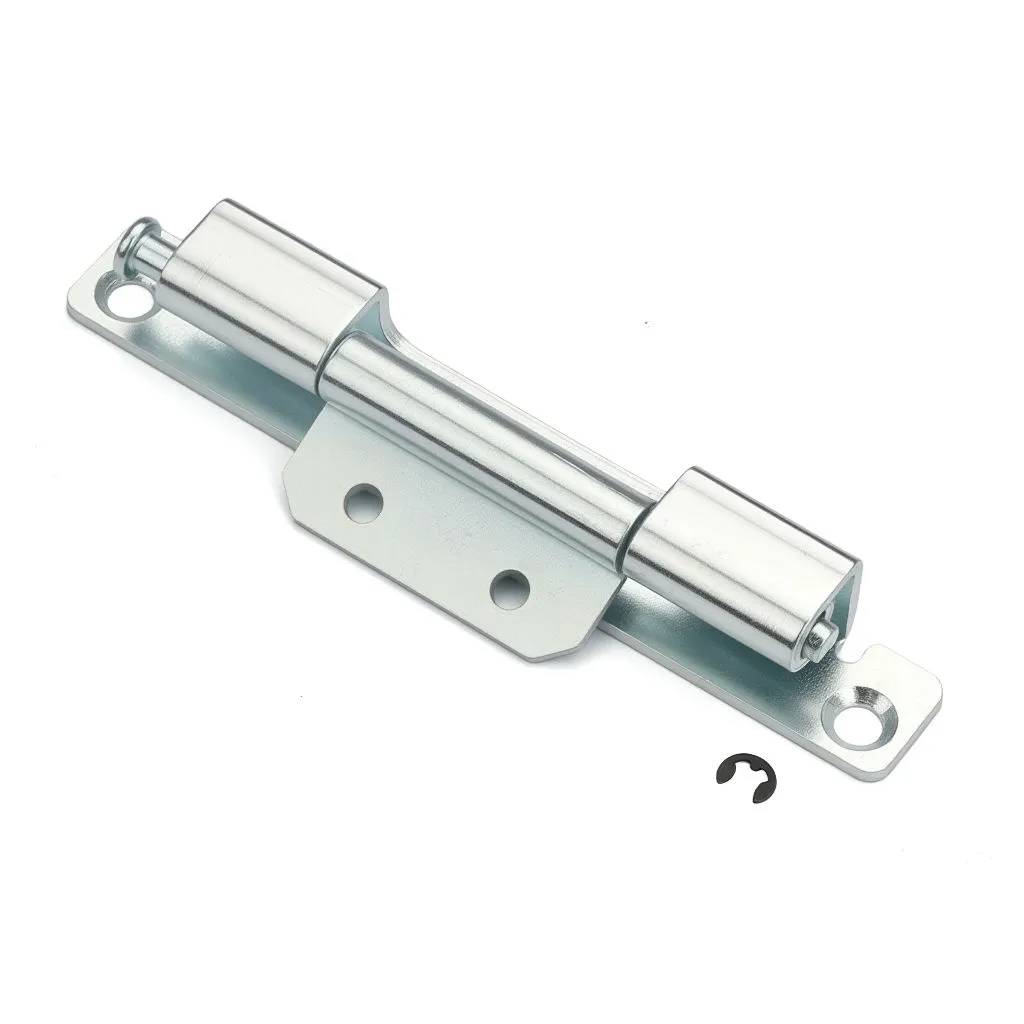

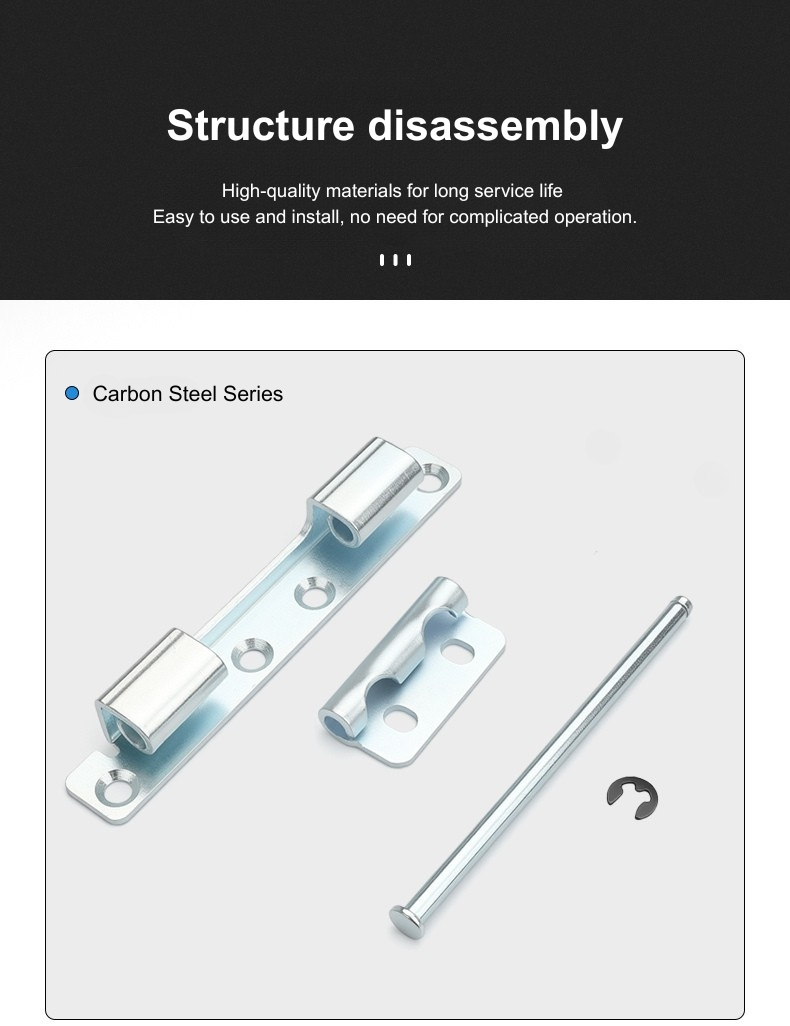

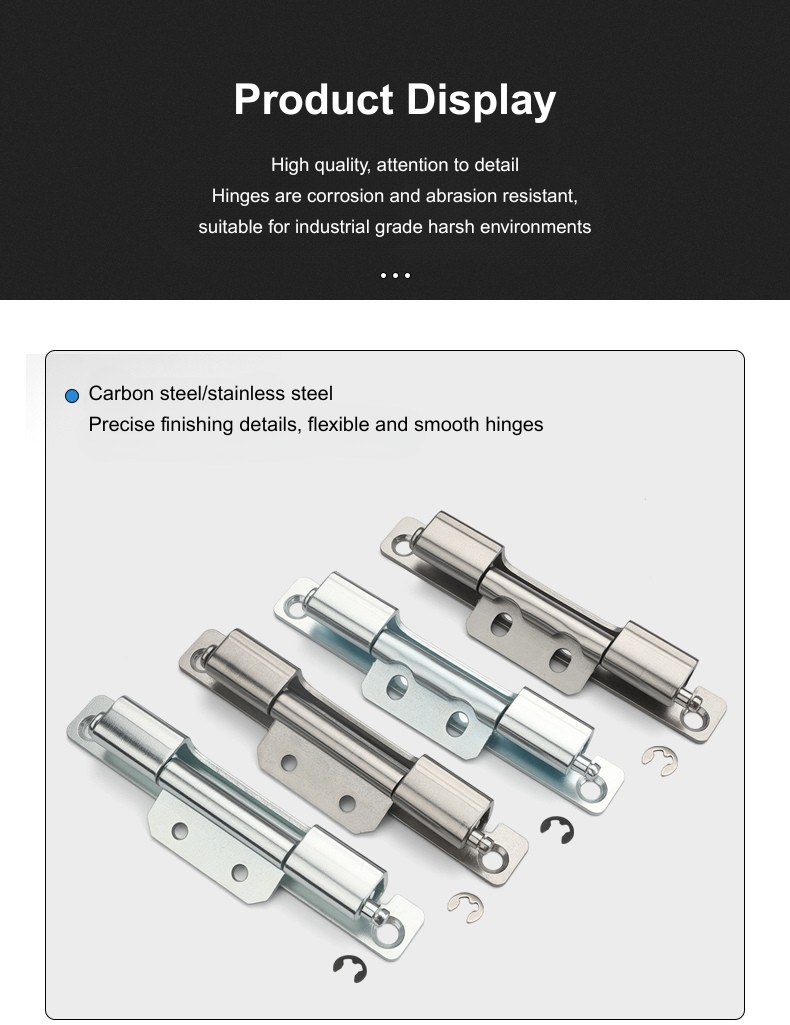

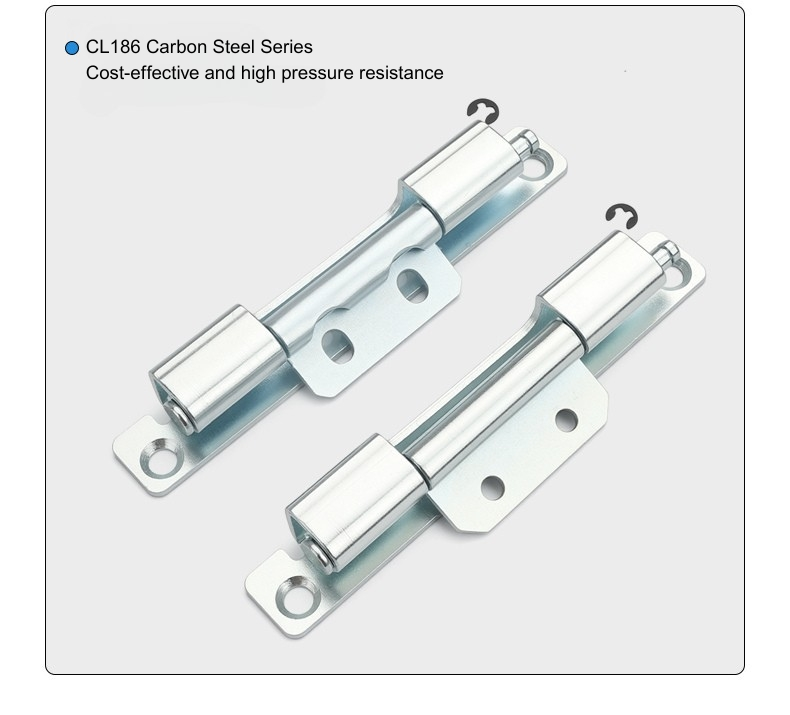

تتوفر مفصلات أبواب Switchgear من الفولاذ الكربوني المجلفن والفولاذ المقاوم للصدأ 304. يناسب الإصدار المصنوع من الفولاذ الكربوني البيئات الداخلية القياسية — لوحات التوزيع، ولوحات التحكم، وخزائن المعدات في الأماكن الجافة أو التي يتم التحكم في مناخها حيث يكون التعرض للتآكل منخفضًا. إنه الخيار الأكثر فعالية من حيث التكلفة لبناء الخزانات ذات الحجم الكبير حيث يمكن التنبؤ ببيئة التثبيت.

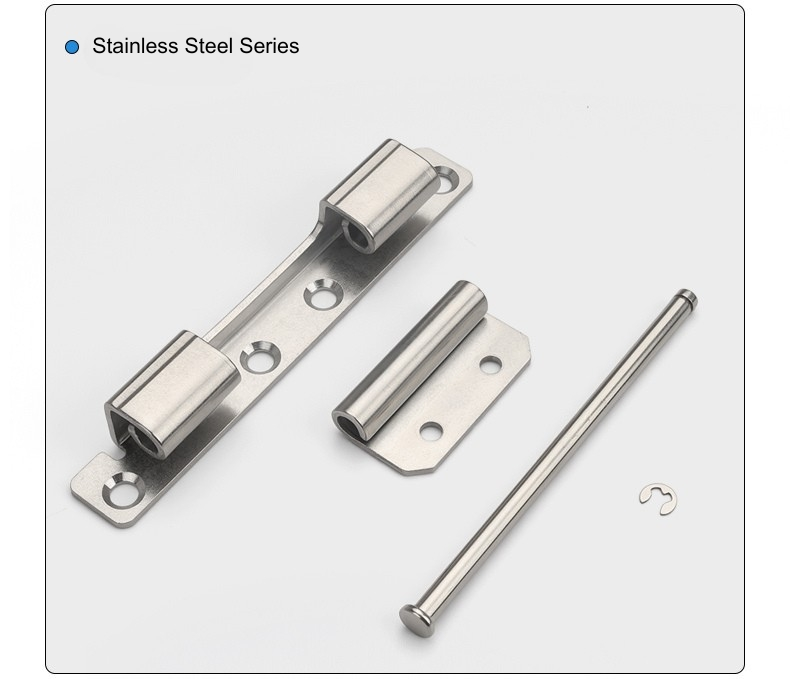

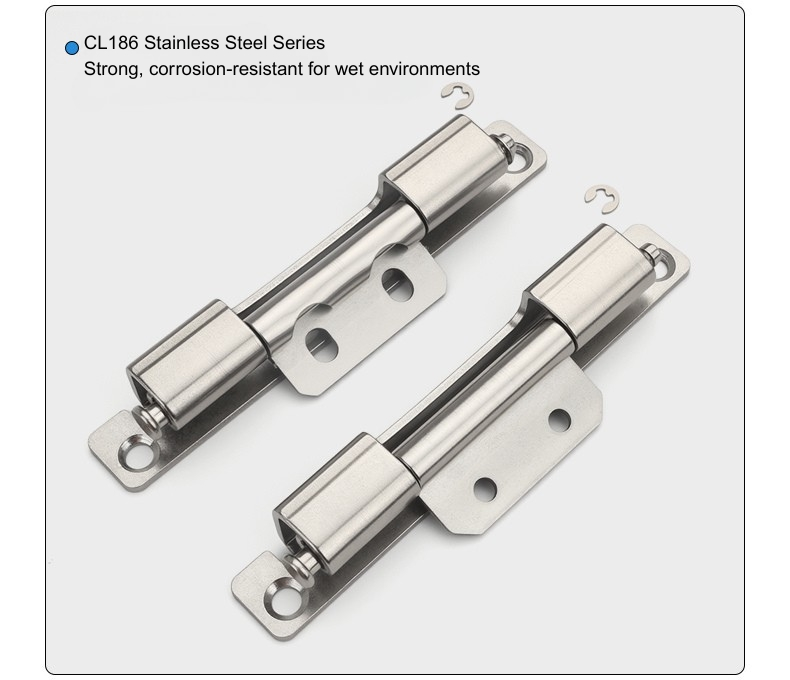

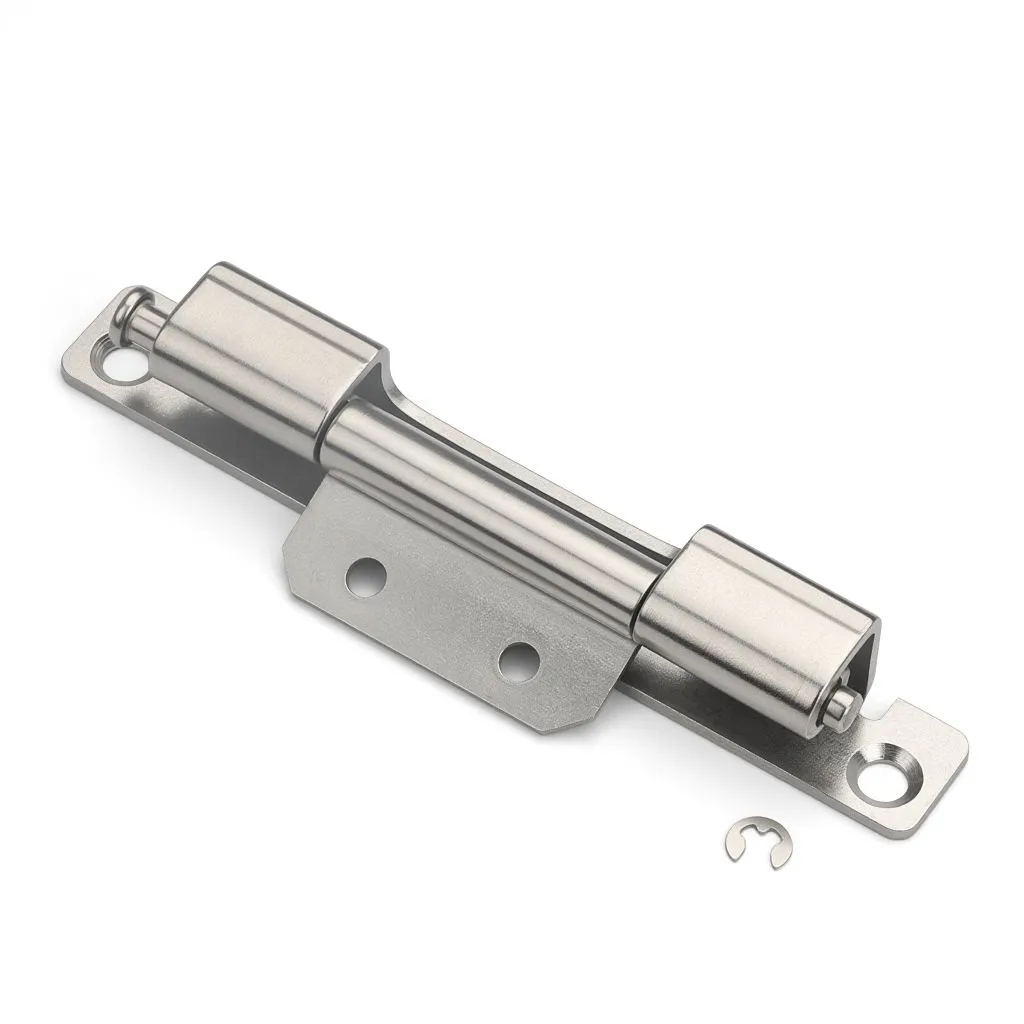

تُعد مفصلة الباب المصنوعة من الفولاذ المقاوم للصدأ الاختيار المناسب لمجموعات المفاتيح الكهربائية الخارجية، أو غرف المرافق الرطبة، أو المنشآت الساحلية، أو أي تطبيق حيث ستواجه العلبة الرطوبة طوال فترة خدمتها. يميل الفولاذ أيضًا إلى أن يتم تحديده عندما تستدعي تشطيب الخزانة القياسي مظهرًا متسقًا للسطح عبر جميع الأجهزة، نظرًا لأنه يحافظ على مظهره أفضل من الفولاذ المجلفن بمرور الوقت في الظروف الصعبة.

التعليمات

س1: ما هي المتغيرات المتوفرة لـ CL186؟

يأتي CL186 في أربعة أنواع مختلفة: الفولاذ الكربوني ذو الفتحة المستديرة، والفولاذ المقاوم للصدأ ذو الفتحة المستديرة، والفولاذ الكربوني ذي الفتحة المشقوقة، والفولاذ المقاوم للصدأ ذي الفتحة المشقوقة. تشترك جميعها في نفس أبعاد الجسم وهندسة تفاعل قناة الإطار.

س2: ما هو الفرق بين الفتحة المستديرة وإصدارات الفتحة المشقوقة؟

يعمل الإصدار ذو الفتحة المستديرة على تثبيت المفصلة في وضع محدد بمجرد تثبيتها. يسمح إصدار الفتحة المشقوقة بتعديل موضع التثبيت قبل التثبيت النهائي، وهو أمر مفيد عندما تحتاج محاذاة الباب إلى الضبط الدقيق أثناء التثبيت أو عندما يكون هناك اختلاف في هندسة الإطار بين وحدات الخزانة.

س3: كيف يتم تركيب CL186؟

تم تثبيت CL186 على المسمار. يتم تثبيت جناح التثبيت على لوحة الباب باستخدام الفتحات المتوفرة، ويقوم جسم المفصلة بإشراك قناة إطار الخزانة. لا يوجد لحام مطلوب لهذا النموذج.

س4: ما هي الأبعاد الرئيسية لـ CL186؟

يبلغ ارتفاع CL186 الإجمالي 108 ملم وطول الجسم 125 ملم وامتداده الداخلي 75 ملم. البرميل Φ6 ملم. يبلغ طول جناح التثبيت 140 ملم وقاعدة 20 ملم. عرض قناة الإطار 20.5 ملم (+0.4 ملم) والعمق 15 ملم (-0.3 ملم).

س 5: ما هي المواد التي يجب أن أختارها للمرفقات الخارجية؟

يعد الإصدار المصنوع من الفولاذ المقاوم للصدأ هو الاختيار الصحيح للتركيبات الخارجية، أو البيئات الرطبة، أو في أي مكان تكون مقاومة التآكل فيه متطلبًا طويل المدى. يناسب إصدار الفولاذ الكربوني المجلفن تطبيقات الخزانات الداخلية القياسية.

س6: هل CL186 عبارة عن مفصلة مخفية؟

نعم - يتم وضع مفصلة الباب CL186 Switchgear داخل قناة إطار الخزانة عند إغلاق الباب، دون ترك أي أجهزة مرئية على وجه الباب الخارجي. جسم المفصلة مجوف بالكامل داخل ملف تعريف الإطار.

س7: هل يمكن إزالة الباب بعد التثبيت؟

نعم. إن CL186 عبارة عن مفصلة قابلة للفصل - يمكن رفع الباب من قناة الإطار بدون أدوات بمجرد فصل المفصلة. وهذا يجعلها عملية لخطوط تجميع الخزانات والصيانة الميدانية حيث يلزم إزالة الباب بشكل دوري.

س8: ما هي أنواع الخزانات المناسبة لـ CL186؟

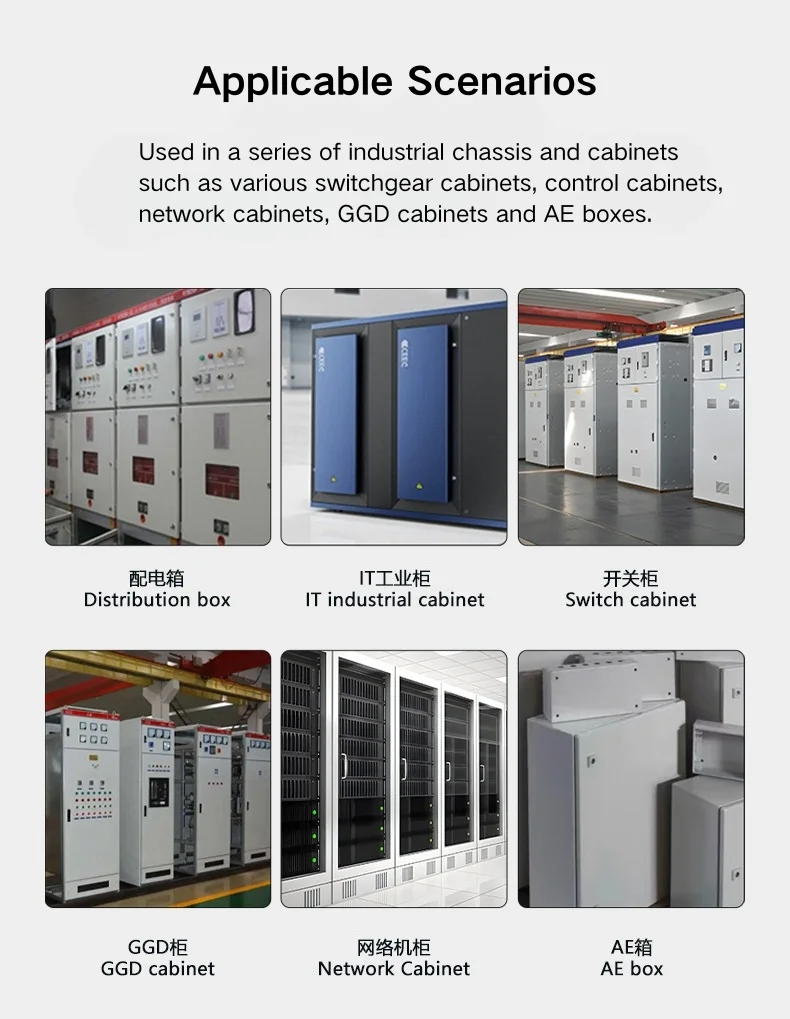

يتم استخدام المفصلة المخفية CL186 في خزانات المفاتيح الكهربائية، وصناديق التوزيع الكهربائية، وأبواب خزانة التحكم، ومرفقات المعدات الصناعية - في أي مكان تكون المفصلة المخفية القابلة للفصل ذات المظهر الخارجي النظيف هي المواصفات المفضلة.
