مفصلة ثلاثية الانحناء للخزائن الصناعية

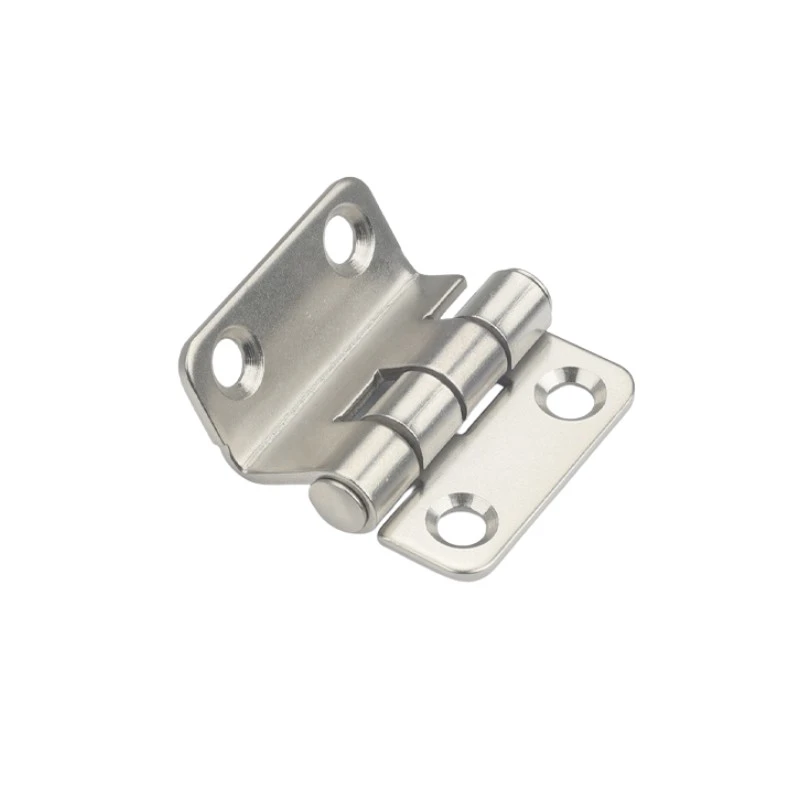

سوف تجد مفصلات الخزانات الصناعية التي يتم الحصول عليها بالجملة من Yitai Lock أن المفصلة ثلاثية الانحناء للخزانات الصناعية CL252 بحجم واحد فقط، 38 × 37 مم - مدمجة بما يكفي للأبواب الصغيرة حيث تبدو المفصلة كاملة الحجم في غير مكانها. يمنح الشكل ثلاثي الانحناء كل ورقة شكلاً متدرجًا، وهو ما يسمح للمفصلة بمسح حافة الباب وشفة الإطار دون ربط عندما يتأرجح الباب. يمر البرميل بقطر 5 مم عبر المفاصل الثلاثة ويحافظ على ثبات المحور تحت دورة الباب العادية.

الهيكل والأبعاد

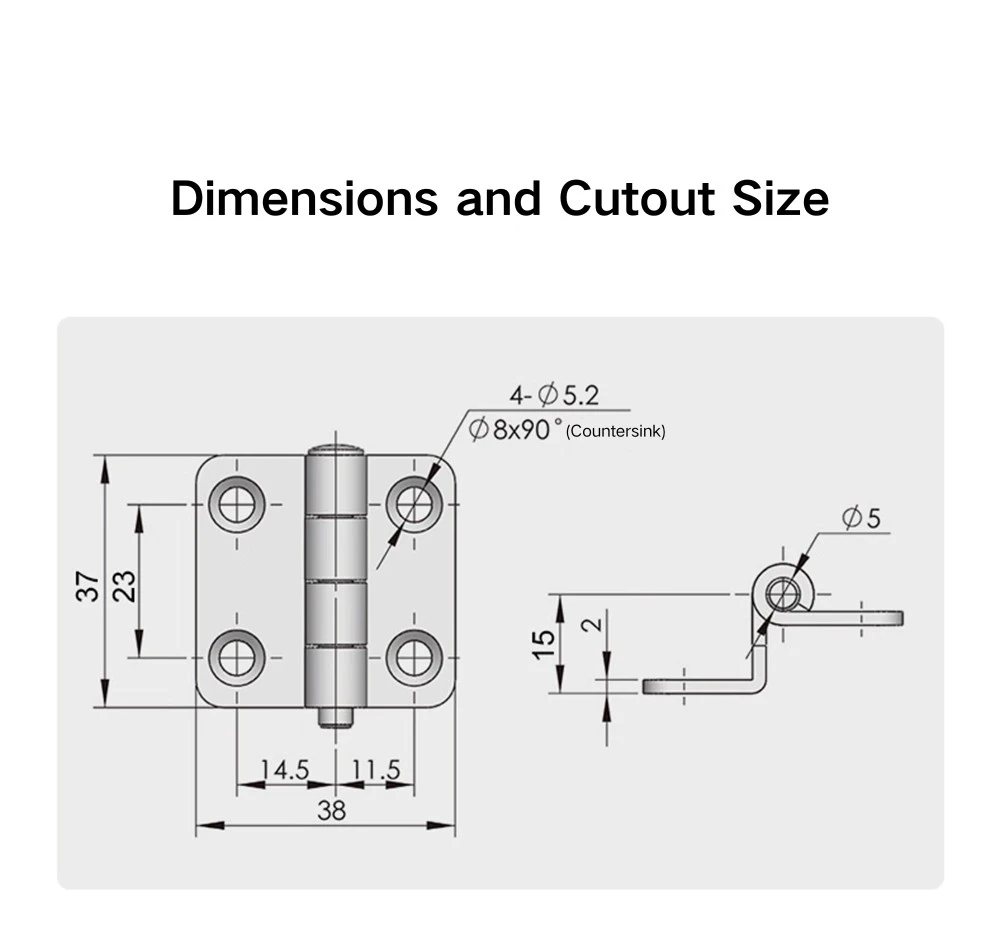

يبلغ عرض المفصلة ثلاثية الانحناء للخزائن الصناعية 38 ملم وطولها الإجمالي 37 ملم، مع امتداد مفصل يبلغ 23 ملم في المنتصف. المصراعان غير متماثلين - المصراع الأوسع يبلغ 14.5 ملم والصفيح الأضيق 11.5 ملم - مما يعني أن المفصلة غير قابلة للعكس بين الباب والإطار دون تبديل الجوانب. يبلغ قطر البرميل Φ5 مم، ويظهر المظهر الجانبي ارتفاعًا إجماليًا يبلغ 15 مم مع خطوة بمقدار 2 مم عند الانحناء، مما يعطي الورقة شكلها المتوازن.

تحتوي كل ورقة من المفصلة ثلاثية الانحناء للخزانات الصناعية على فتحتي تثبيت: قطر Φ5.2 مم مع غاطسة Φ8×90°، لأربع نقاط تثبيت إجمالاً. يتيح الشكل الغاطس للبراغي ذات الرأس المسطح أن تستقر مع سطح الورقة، لذلك لا يوجد جهاز يقف فخوراً بوجه المفصلة بعد التثبيت. يجب تحديد طول المسمار بناءً على لوحة الباب وسمك الإطار في موقع التركيب.

المعالجة السطحية والمواد

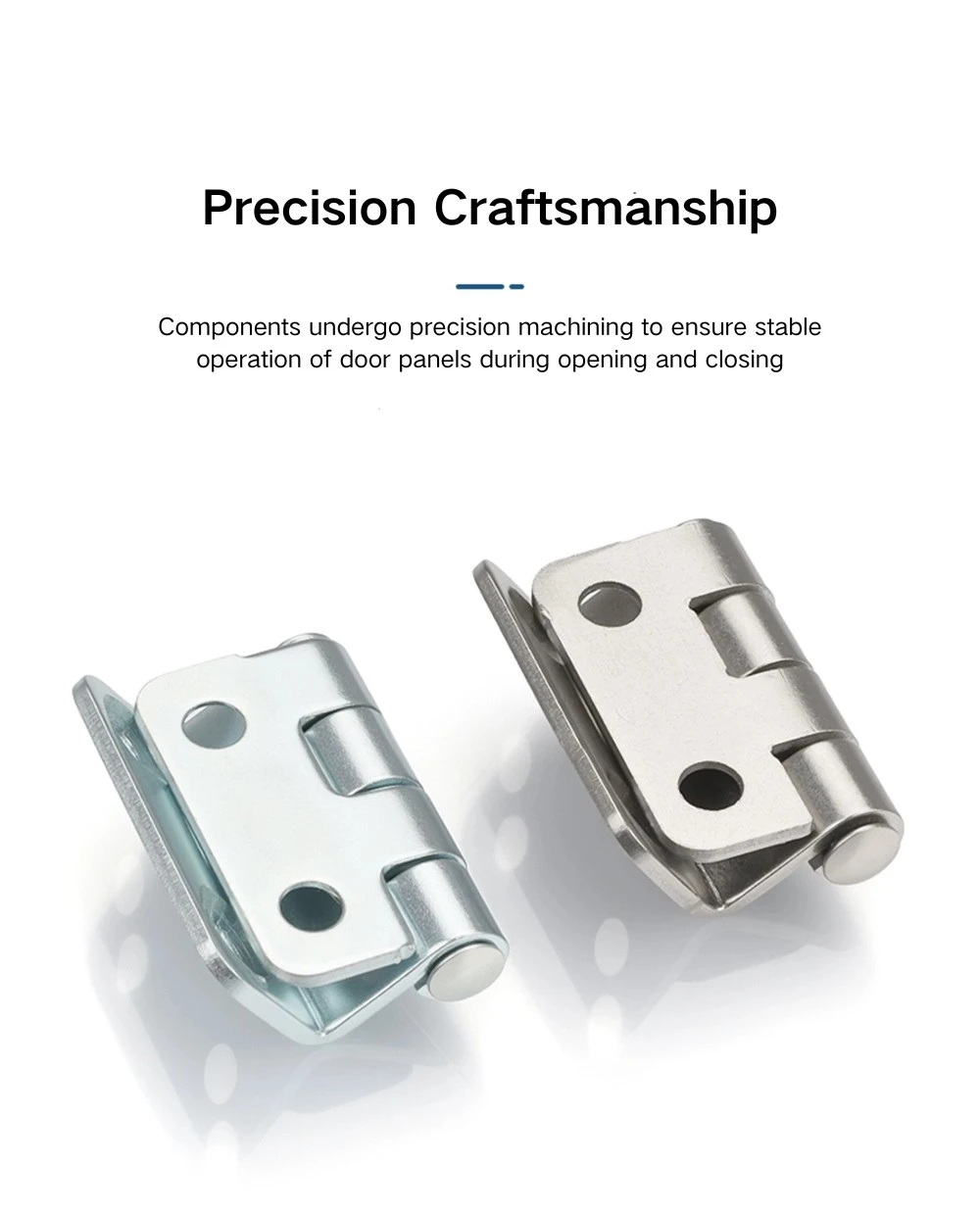

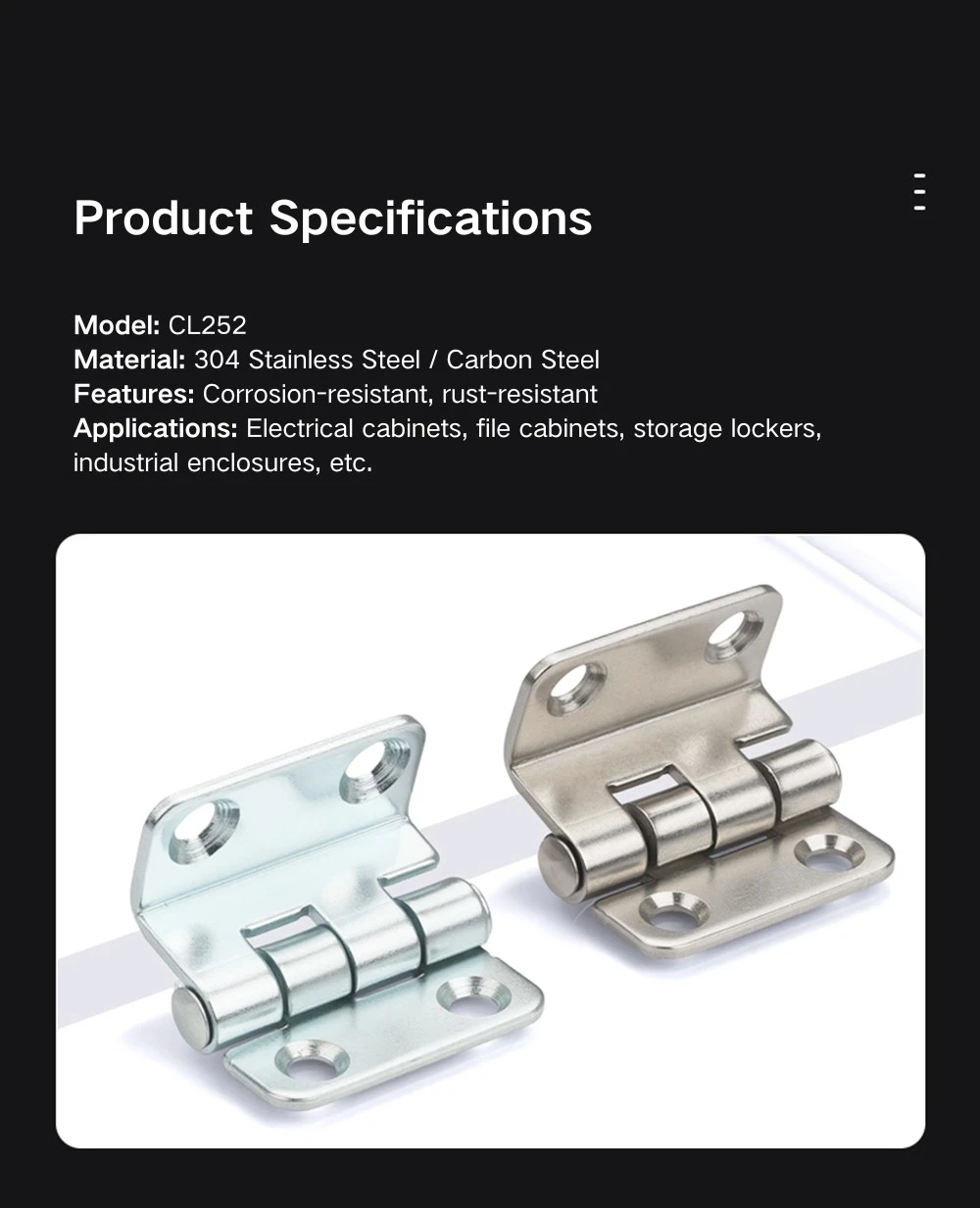

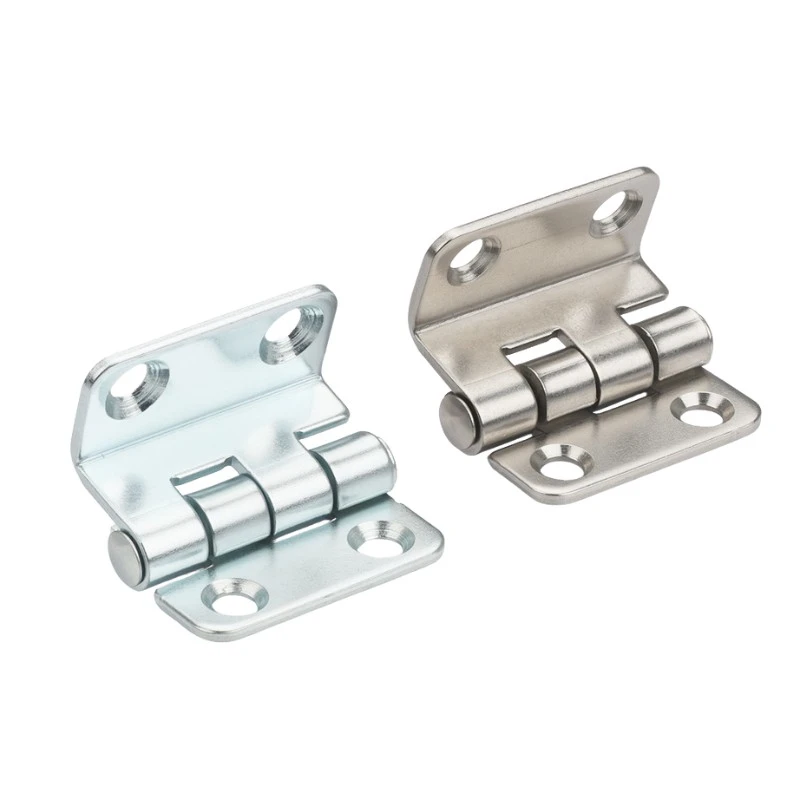

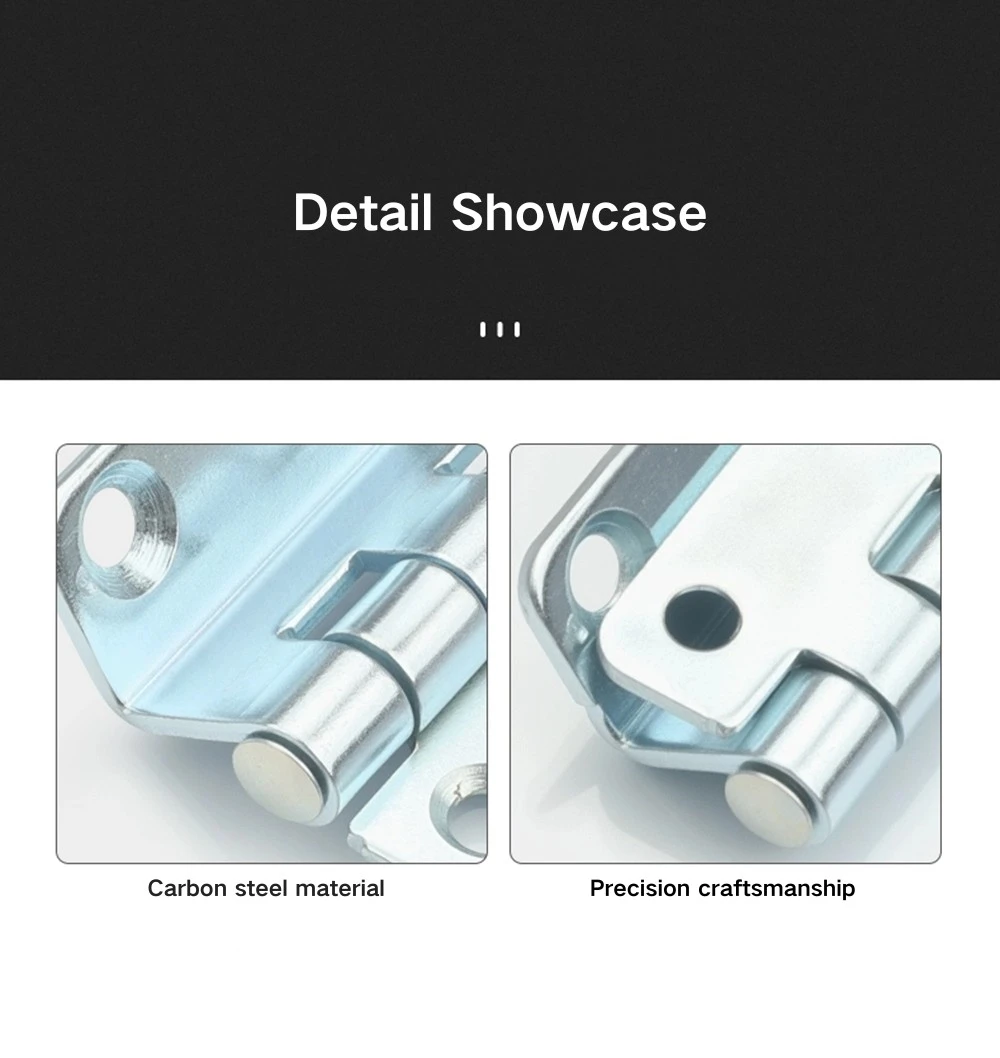

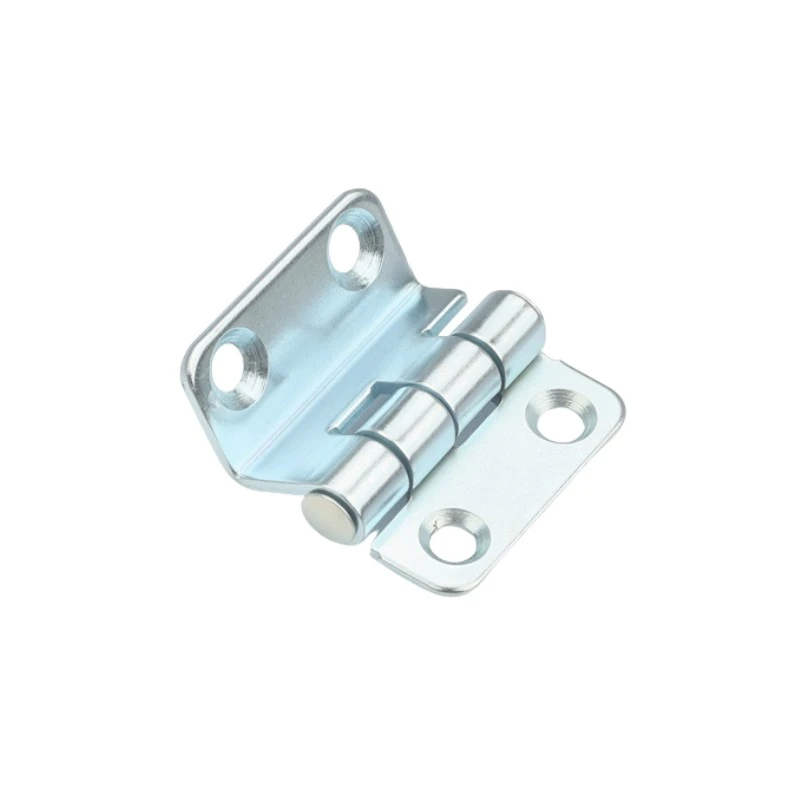

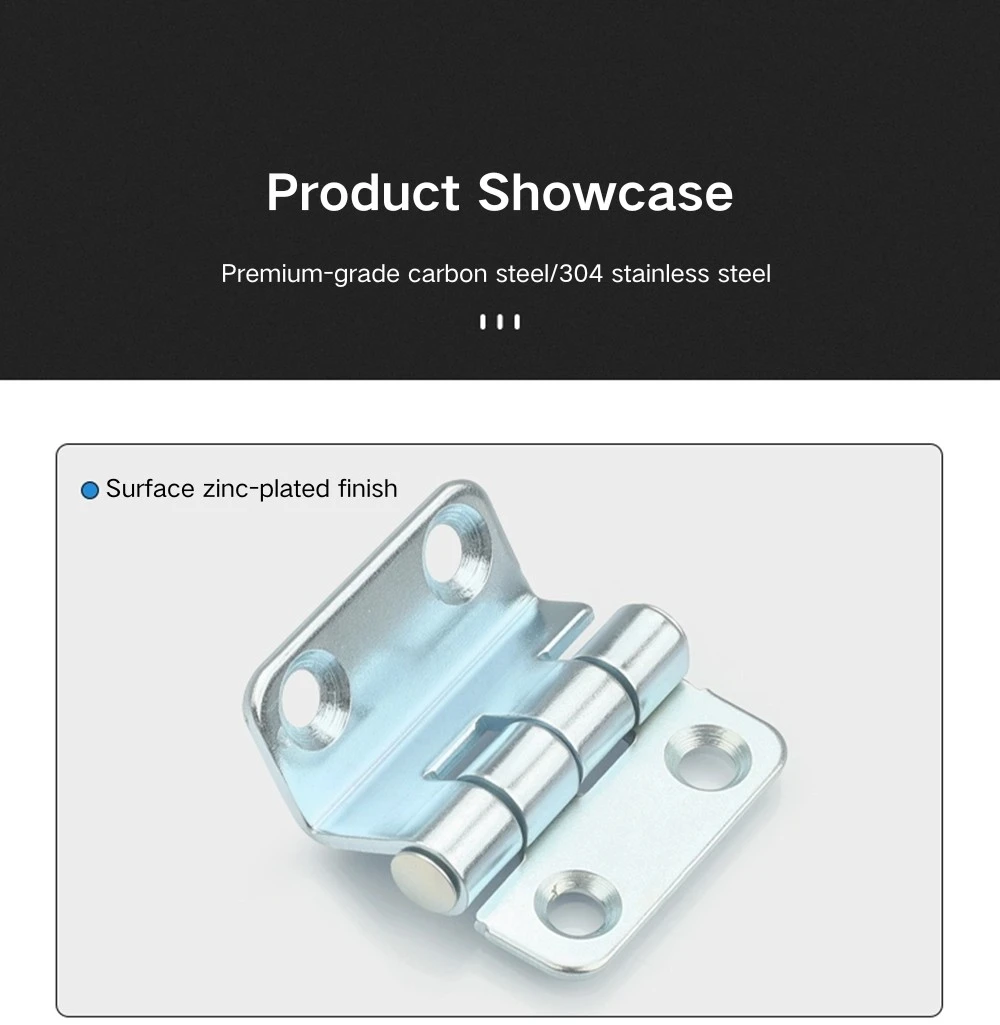

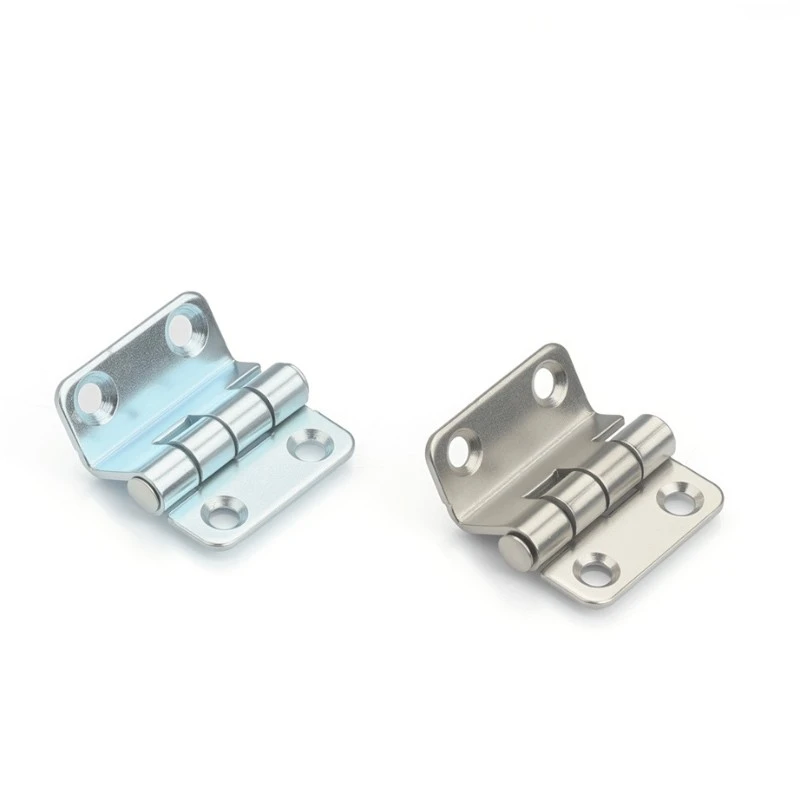

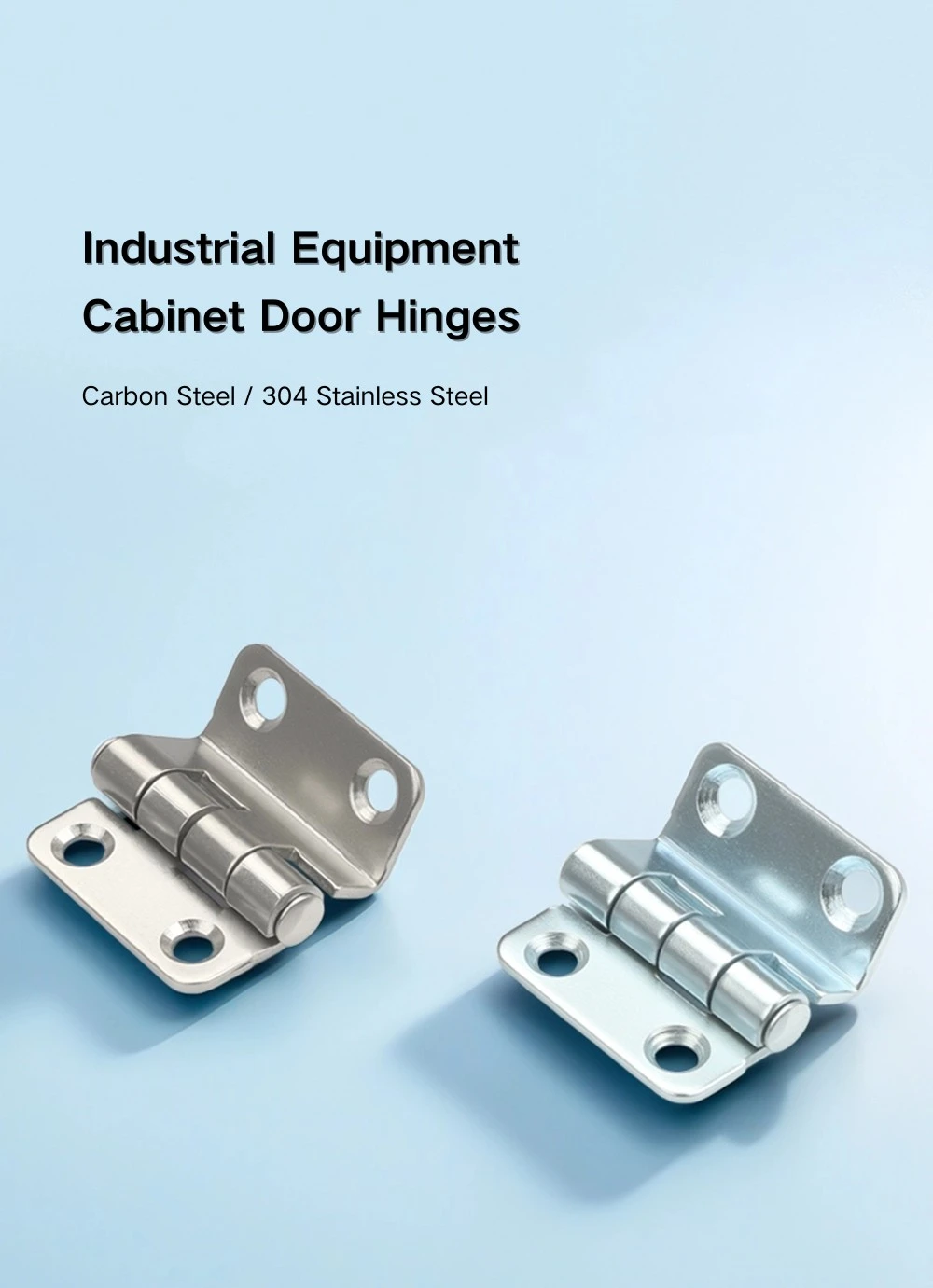

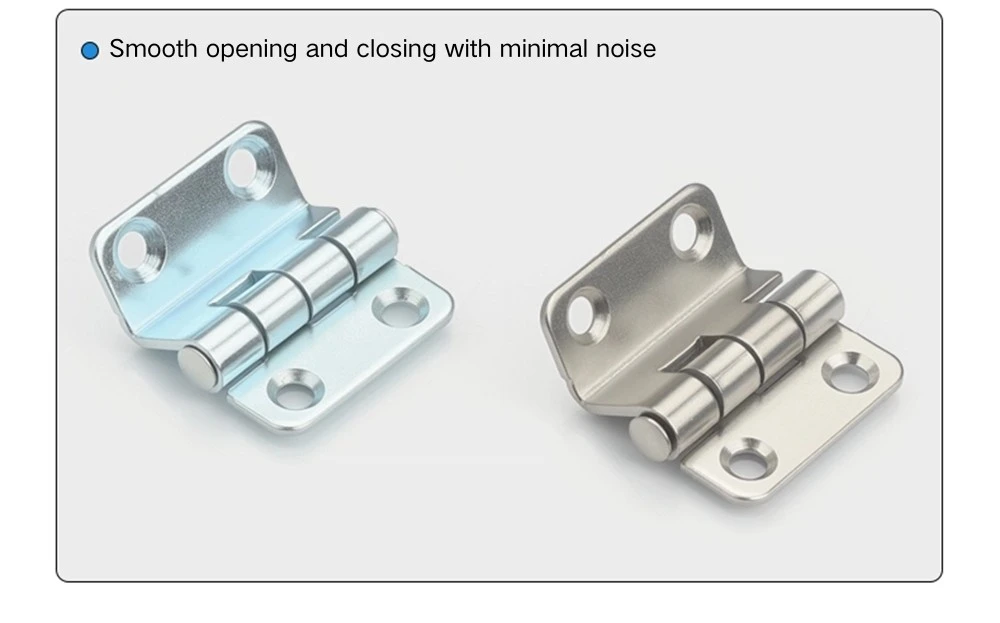

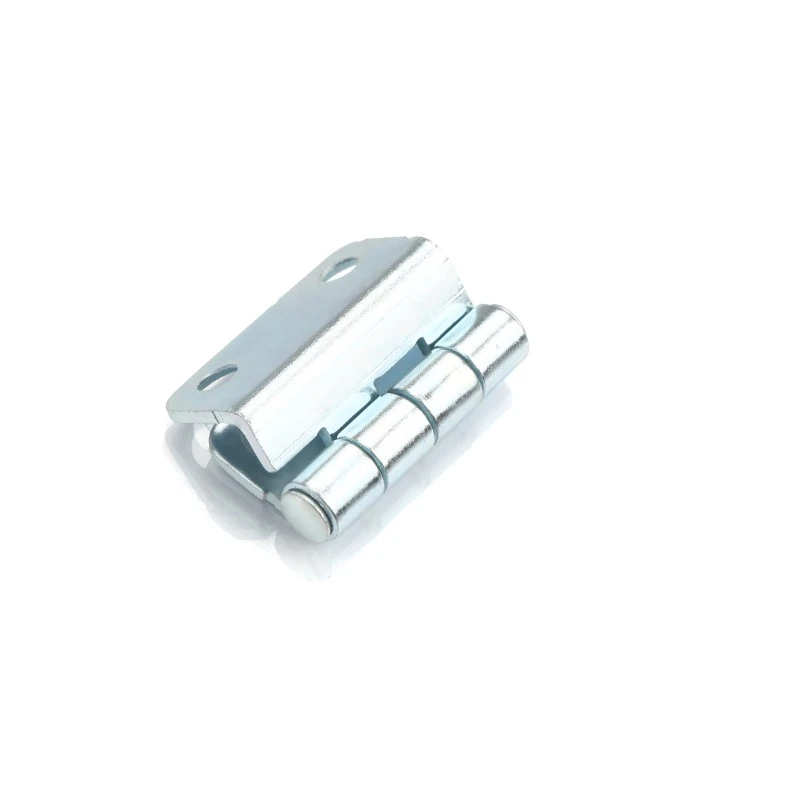

تتوفر المفصلة ثلاثية الانحناء للخزائن الصناعية في خيارين من المواد. يحمل الإصدار المصنوع من الفولاذ الكربوني تشطيبًا مجلفنًا يوفر الحماية من التآكل لبيئات التغليف الداخلية القياسية - لوحات التوزيع ولوحات التحكم وخزائن المعدات في الأماكن الجافة أو التي يمكن التحكم في مناخها. إنه الخيار الأكثر شيوعًا لتطبيقات الخزانات الصناعية العامة حيث تكون متطلبات التكلفة والتآكل معتدلة.

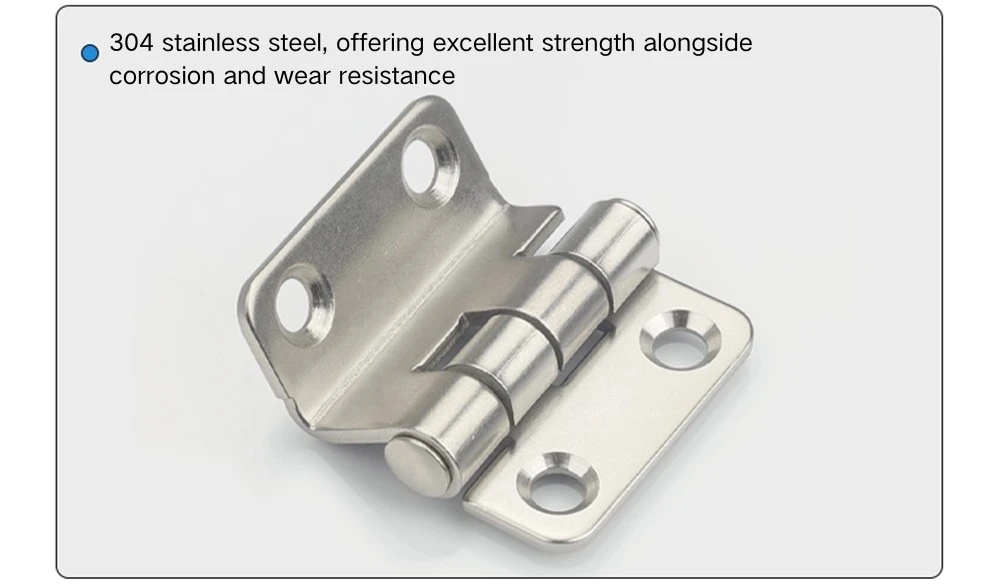

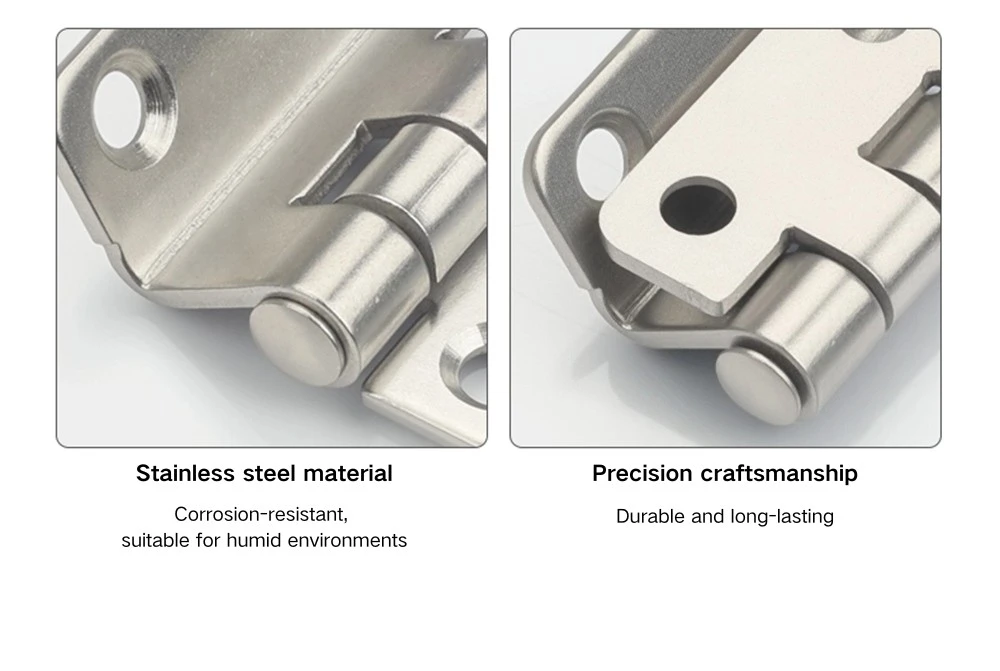

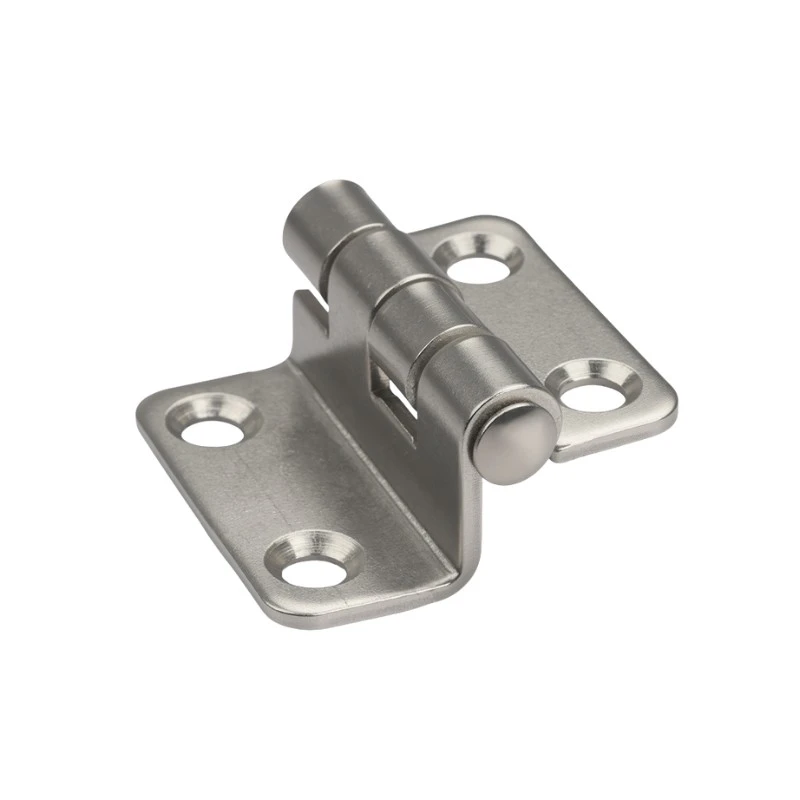

تمر المفصلة ثلاثية الانحناء المصنوعة من الفولاذ المقاوم للصدأ 304 للخزائن الصناعية بالتلميع الاهتزازي، مما يعطي سطحًا غير لامع ثابتًا عن طريق قلب الأجزاء لإزالة النتوءات والحواف الحادة. هذه ليست لمسة نهائية مصقولة أو مرآة - والنتيجة هي مظهر موحد منخفض اللمعان ومناسب للاستخدام الصناعي. يعد الإصدار المقاوم للصدأ هو الاختيار الصحيح للمرفقات في البيئات الرطبة، أو المنشآت الخارجية، أو في أي مكان لن يصمد فيه الفولاذ الكربوني المجلفن مع مرور الوقت.

سيناريوهات التطبيق

تعد المفصلة ثلاثية الانحناء للخزانات الصناعية مناسبة عملية لأبواب لوحات التوزيع الكهربائية، ومرفقات المفاتيح الكهربائية، وأبواب خزانات المعدات الصناعية حيث يلزم وجود مفصلة مدمجة مثبتة بمسمار بزاوية فتح 90 درجة. تعمل المساحة الصغيرة بشكل جيد على أبواب الخزائن والحاويات الخفيفة حيث تكون المفصلة الكبيرة غير متناسبة مع حجم الباب.

التثبيت اللولبي فقط على المفصلة ثلاثية الانحناء للخزائن الصناعية يجعلها أيضًا مناسبة لمصنعي الخزانات الذين لا يقومون بلحام المفصلات أثناء التصنيع - حيث تدخل نقاط التثبيت الأربع الغاطسة مباشرة في لوحة الباب والإطار دون أي تحضير إضافي. تعتبر زاوية الفتح البالغة 90 درجة كافية لمعظم متطلبات الوصول إلى اللوحة، ويحافظ المقعد اللولبي المتساطح على وجه الباب نظيفًا بمجرد تركيب المفصلة.

التعليمات

س1: ما هي أبعاد المفصلة CL252؟

يبلغ عرض CL252 38 ملم وطوله الإجمالي 37 ملم، مع امتداد مفصل يبلغ 23 ملم. الصفحتان غير متماثلتين - 14.5 ملم على جانب واحد و11.5 ملم على الجانب الآخر. قطر البرميل Φ5 مم.

س2: كيف يتم تركيب CL252؟

يتم التثبيت عن طريق التثبيت اللولبي فقط - بدون لحام. تحتوي كل ورقة على فتحتين غاطستين بقطر 5.2 مم (Φ8×90°)، مما يوفر أربع نقاط تثبيت إجمالاً. يتم تثبيت البراغي ذات الرأس المسطح مع سطح الورقة بعد التثبيت.

س3: ما هي المواد المتوفرة؟

يأتي CL252 من الفولاذ الكربوني المجلفن والفولاذ المقاوم للصدأ 304 مع لمسة نهائية اهتزازية. يناسب الفولاذ الكربوني البيئات الداخلية والجافة؛ الفولاذ المقاوم للصدأ هو الخيار الأفضل لتطبيقات الضميمة الرطبة أو الخارجية.

س4: ما هو التلميع الاهتزازي؟

التلميع الاهتزازي عبارة عن عملية تدحرجية تزيل النتوءات والحواف الحادة من سطح الجزء، مما يترك لمسة نهائية غير لامعة منخفضة اللمعان. إنها ليست لمسة نهائية مصقولة أو مرآة. في نسخة الفولاذ المقاوم للصدأ CL252، فإنه يعطي مظهرًا صناعيًا موحدًا بدون علامات سطحية عاكسة أو اتجاهية.

س5: هل الدرفان قابلان للتبديل بين الباب والإطار؟

لا — الأوراق غير متماثلة (14.5 ملم و11.5 ملم)، لذلك يتم تثبيت الجوانب الأوسع والأضيق. تأكد من توجيه المفصلة بالمصراع الصحيح نحو لوحة الباب والإطار قبل الحفر أو التثبيت.

س 6: ما هي أنواع الخزانات المناسبة لـ CL252؟

يتم استخدام مفصلة الخزانة الصناعية CL252 على أبواب لوحات التوزيع الكهربائية، ومرفقات المفاتيح الكهربائية، وأبواب خزانة التحكم، وخزائن المعدات الصناعية العامة - خاصة عندما يُفضل المفصلة المدمجة المثبتة بالبراغي وتكون زاوية الفتح 90 درجة كافية.
