مفصل محوري ملحوم على البرلمان

خيارات النموذج وأنواع المواضيع

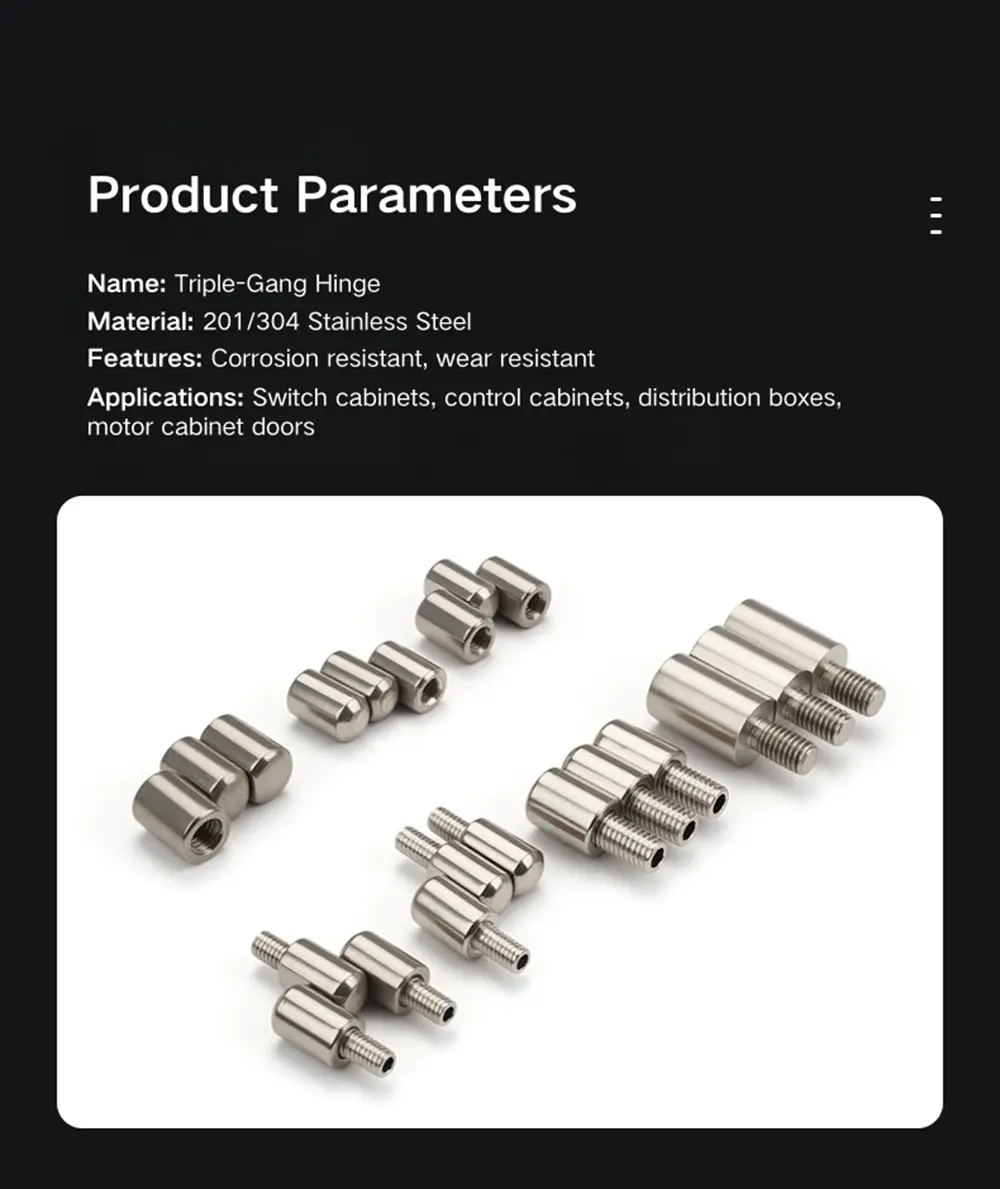

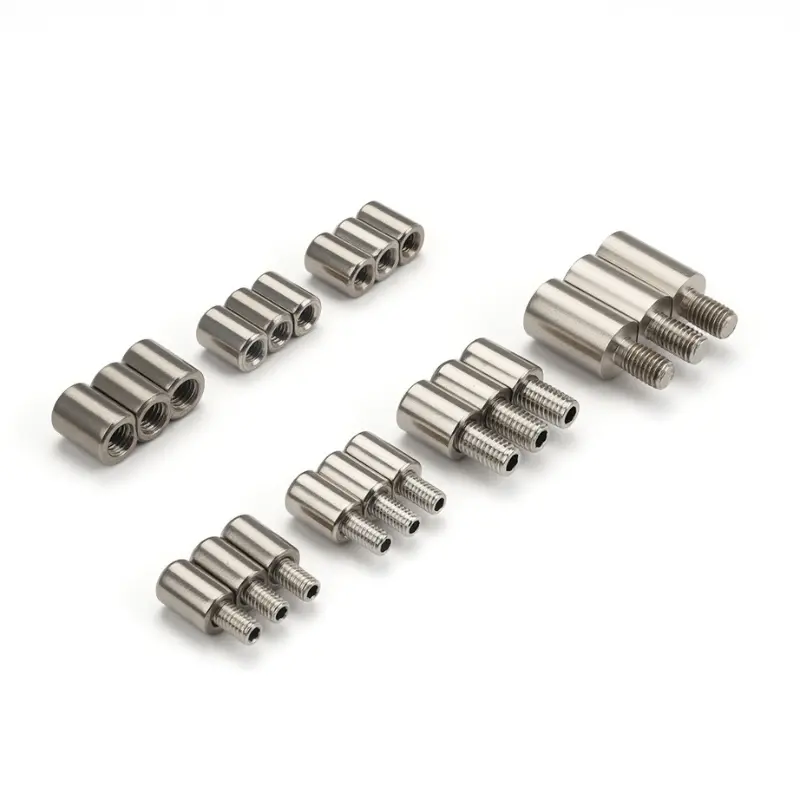

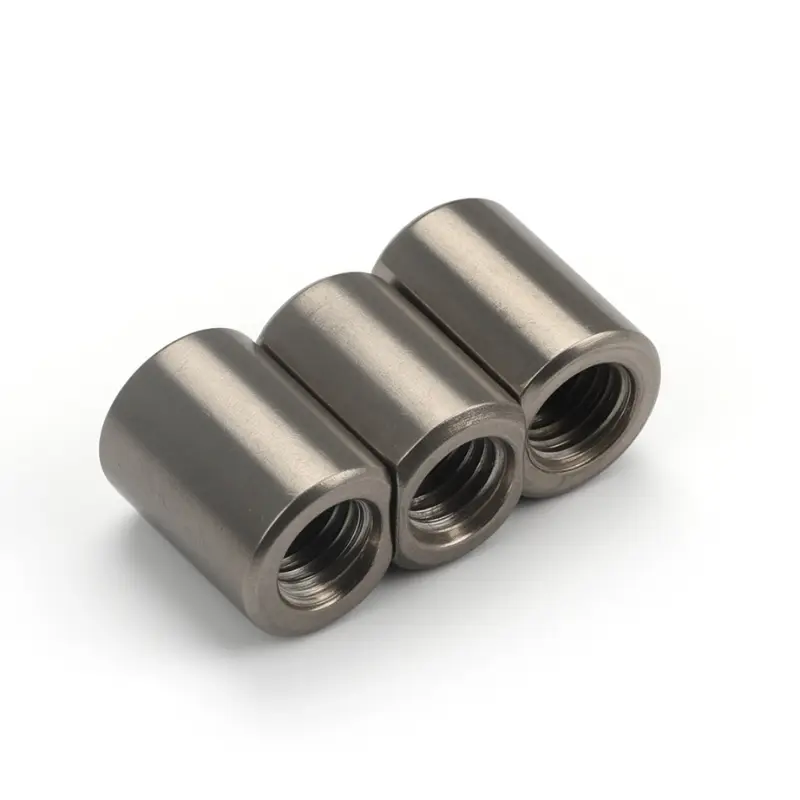

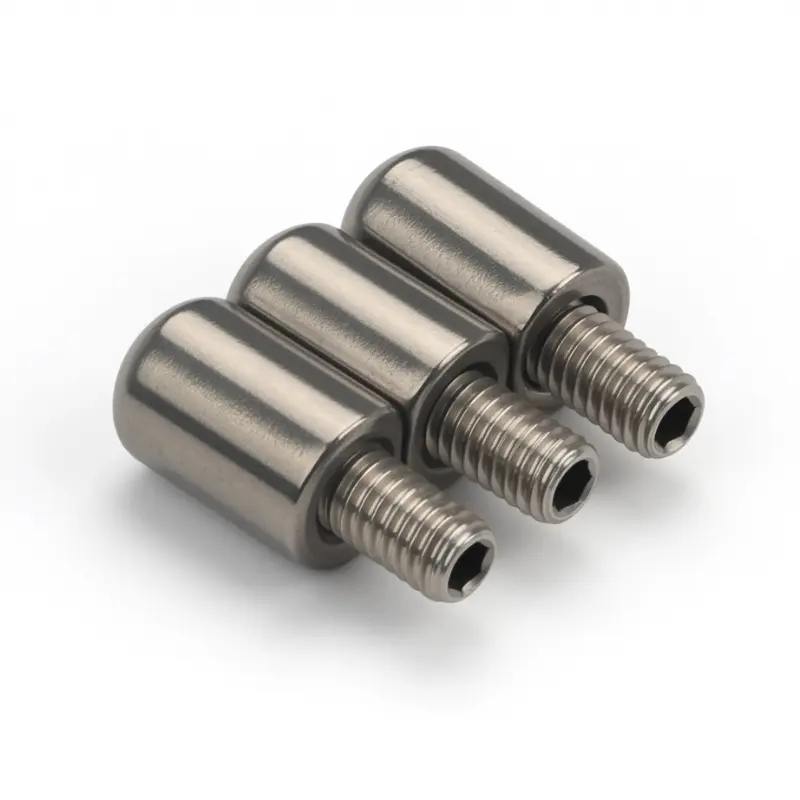

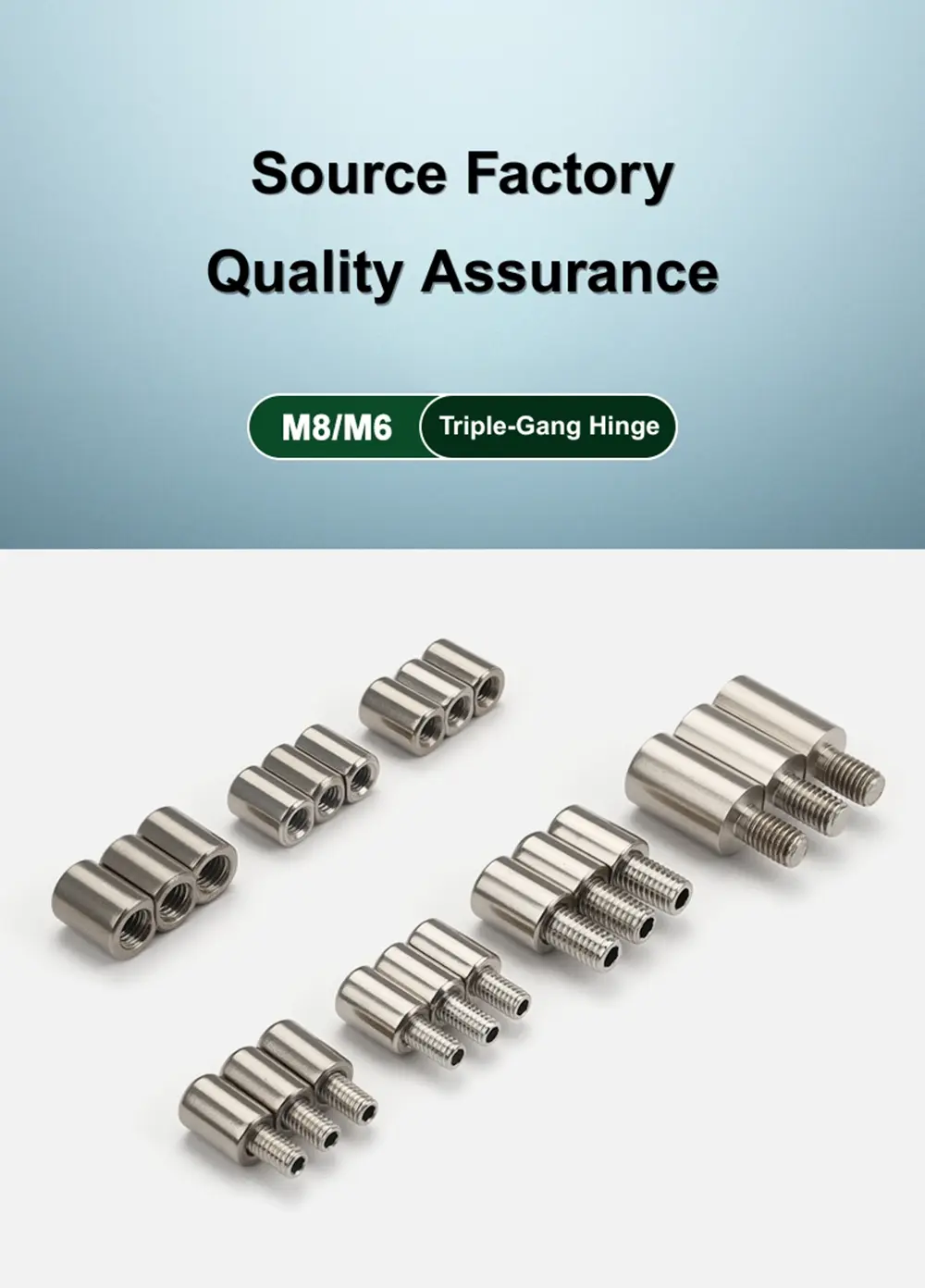

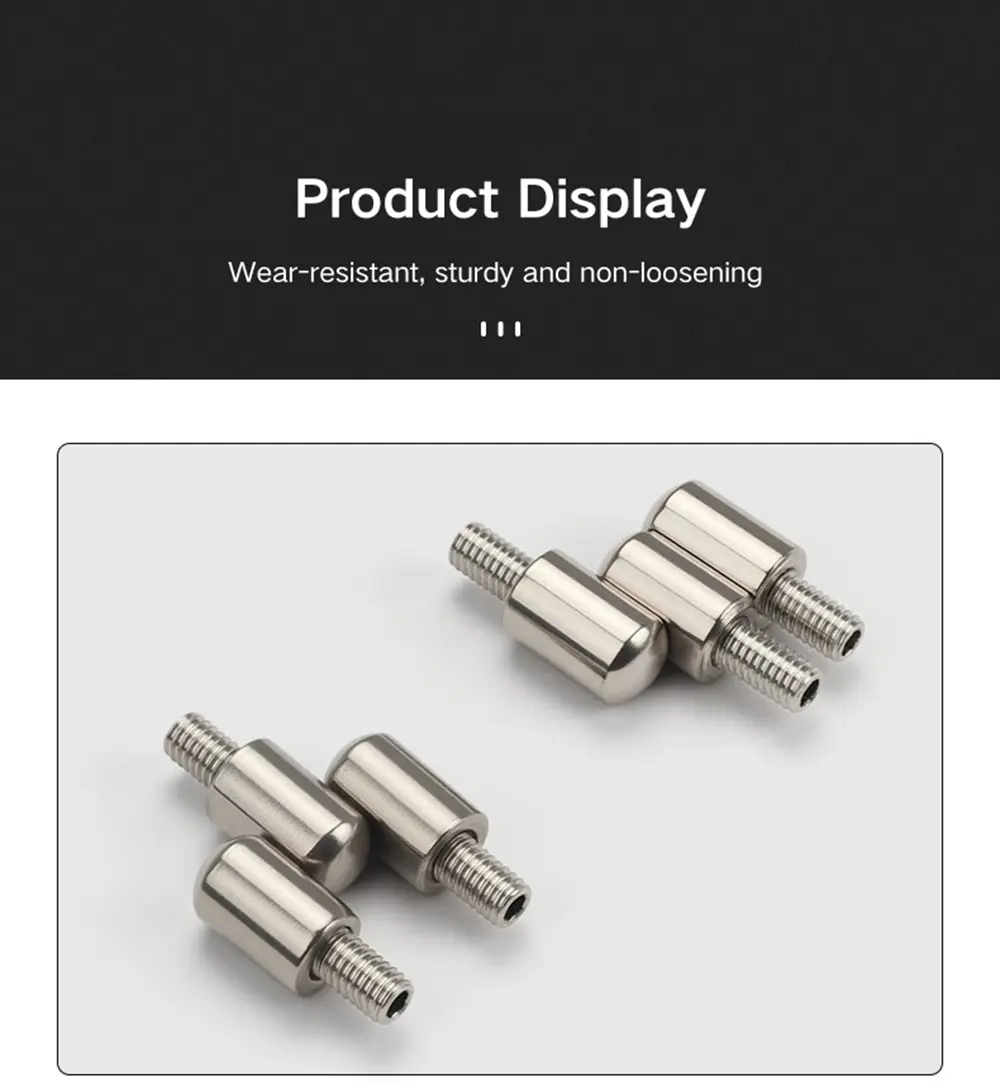

يتم تقديم المفصلة المحورية Weld-On برلمانية بإصدارات ملولبة داخلية وخارجية بأحجام M6 وM8. يحتوي نوع الخيط الخارجي على مسمار ملولب بارز على طرف التثبيت والذي يتم ربطه مباشرة في فتحة ملولبة في لوحة الباب أو الإطار. يحتوي نوع الخيط الداخلي على مقبس ملولب في طرف التثبيت يقبل مسمارًا من جانب اللوحة. كلاهما يشركان سطح التثبيت عن طريق الخيوط ثم يتم تأمينهما باللحام من أجل تثبيت دائم ومستقر.

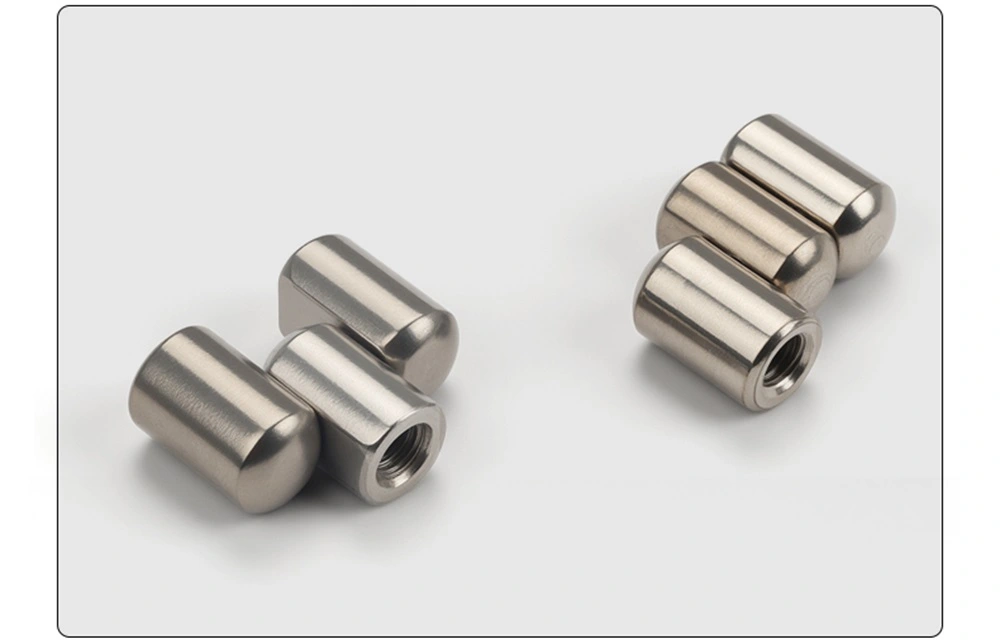

ضمن نطاق المفصلات، يعد النوع المتكامل للخيط الخارجي M6 والنوع المدمج للخيط الداخلي M6 متغيرات الدبوس الثابت - الدبوس هو جزء من جسم المفصلة ولا يمكن إزالته. جميع المتغيرات الأخرى قابلة للفصل، مع وجود فتحة جانبية عبر البرميل تسمح بإخراج الدبوس للخارج عندما يحتاج الباب إلى الخروج. يعد متغير الخيط الخارجي M8×16 هو أطول خيار مسمار في المجموعة، وهو مناسب للألواح ذات عمق التركيب الأكبر.

الهيكل والأبعاد

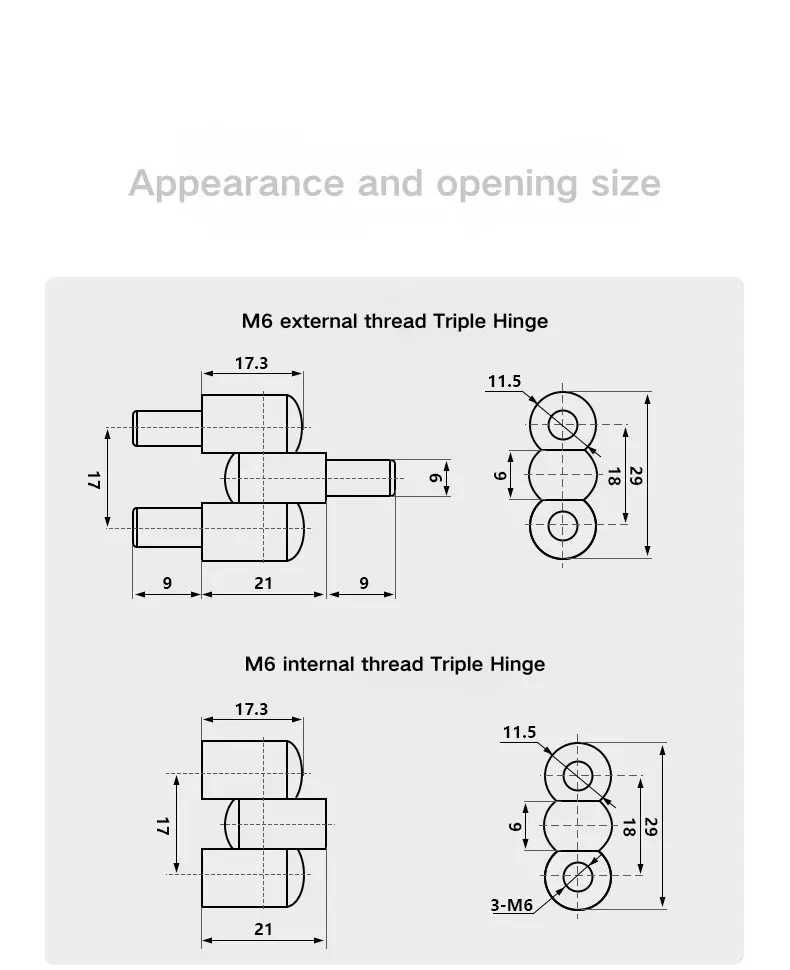

يبلغ الطول الإجمالي للمفصلة المحورية M6 Weld-On البرلمانية 17.3 ملم مع امتداد أسطواني مركزي يبلغ 21 ملم. يضيف إصدار الخيط الخارجي وصلات مسمارية مقاس 9 مم على كل طرف، مما يوفر انتشارًا إجماليًا يبلغ 39 مم. يبلغ ارتفاع مجموعة الأسطوانات الثلاثية 29 ملم عبر ثلاثة أقسام 9 ملم و18 ملم والمفصل العلوي، ويبلغ عرض البرميل 11.5 ملم وقطر الدبوس 6 ملم.

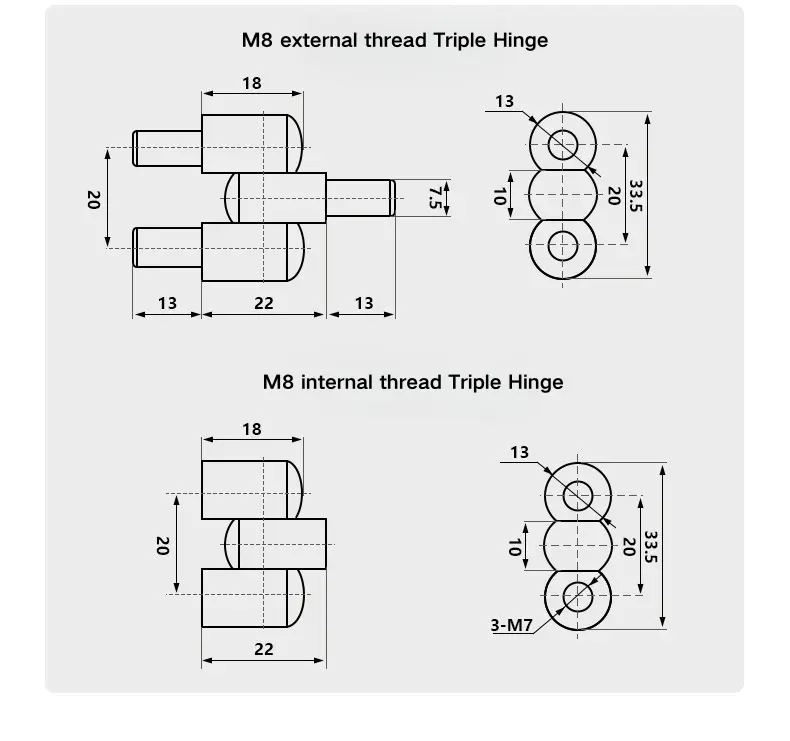

تعد المفصلة المحورية M8 أكبر نسبيًا، ويبلغ طول هيكلها 18 مم وامتدادها المركزي 22 مم. يضيف إصدار الخيط الخارجي امتدادات مسمارية مقاس 13 مم على كل جانب لانتشار إجمالي يبلغ 48 مم. يبلغ ارتفاع مجموعة الأسطوانات الثلاثية 33.5 ملم عبر ثلاثة أقسام - 10 ملم، و20 ملم، والمفصل العلوي - مع عرض برميل 13 ملم وقطر دبوس 7.5 ملم. يستخدم متغير الخيط الداخلي M8 مآخذ ملولبة 3 × M7.

التثبيت وتكوين الدبوس

يتم تثبيت المفصلة المحورية اللحامية عن طريق ربط طرف المسمار أو المقبس في لوحة الباب أو نقطة تثبيت الإطار، ثم اللحام لتثبيت الموضع بشكل دائم. يوفر هذا المزيج من ربط الخيوط واللحام تثبيتًا آمنًا يتعامل مع الحمل الدوراني لدورة الباب وأي قوى جانبية على المفصلة أثناء الاستخدام.

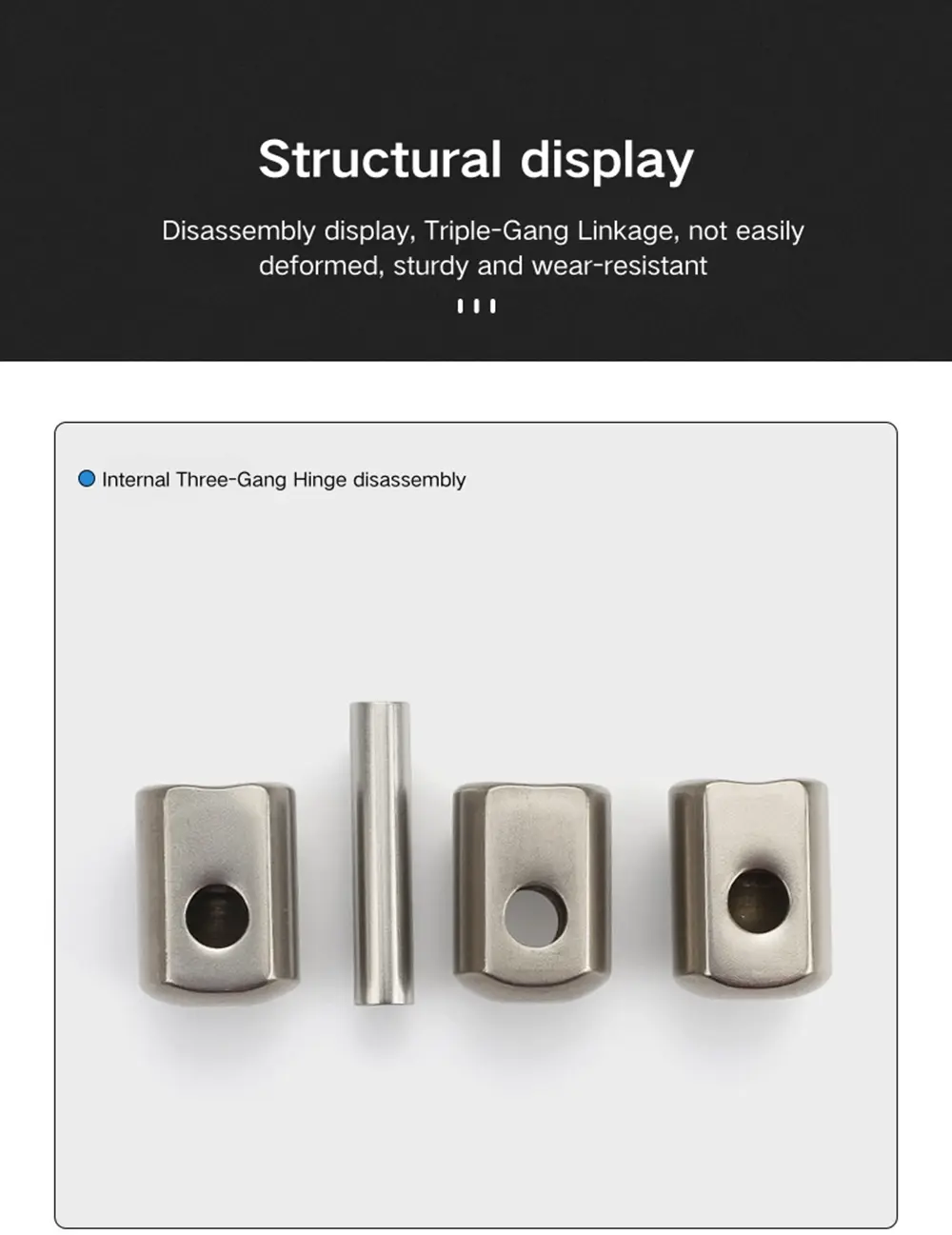

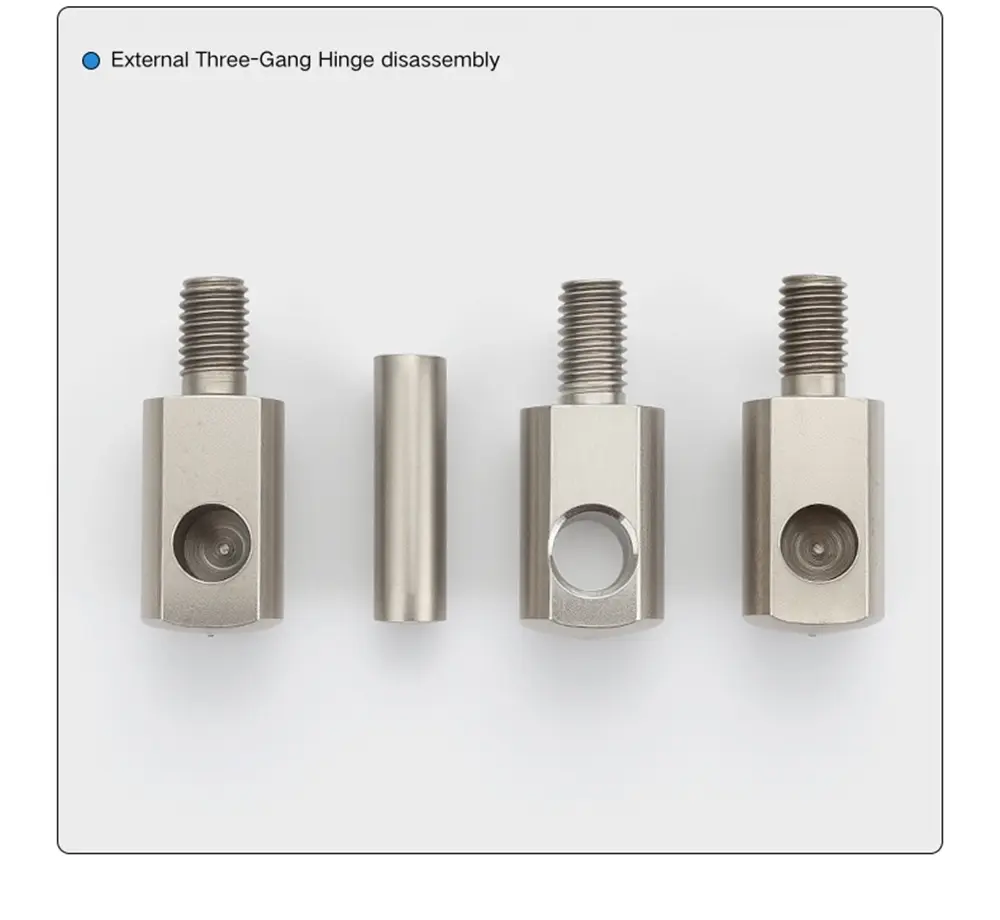

بالنسبة للإصدارات القابلة للفصل من هذه الوحدة، يخرج الدبوس من خلال فتحة جانبية في جسم البرميل ويمكن سحبه للخارج لفصل الباب عن الإطار دون إزعاج الحامل الملحوم. الإصدارات المتكاملة لا تحتوي على فتحة جانبية؛ تم تثبيت الدبوس داخل البرميل ولم يتم تصميم المفصلة لإزالة الباب. يعود الاختيار بين المدمج والقابل للفصل إلى ما إذا كانت إزالة الباب أمرًا ضروريًا أثناء عمر خدمة العلبة.

المواد والانتهاء من السطح

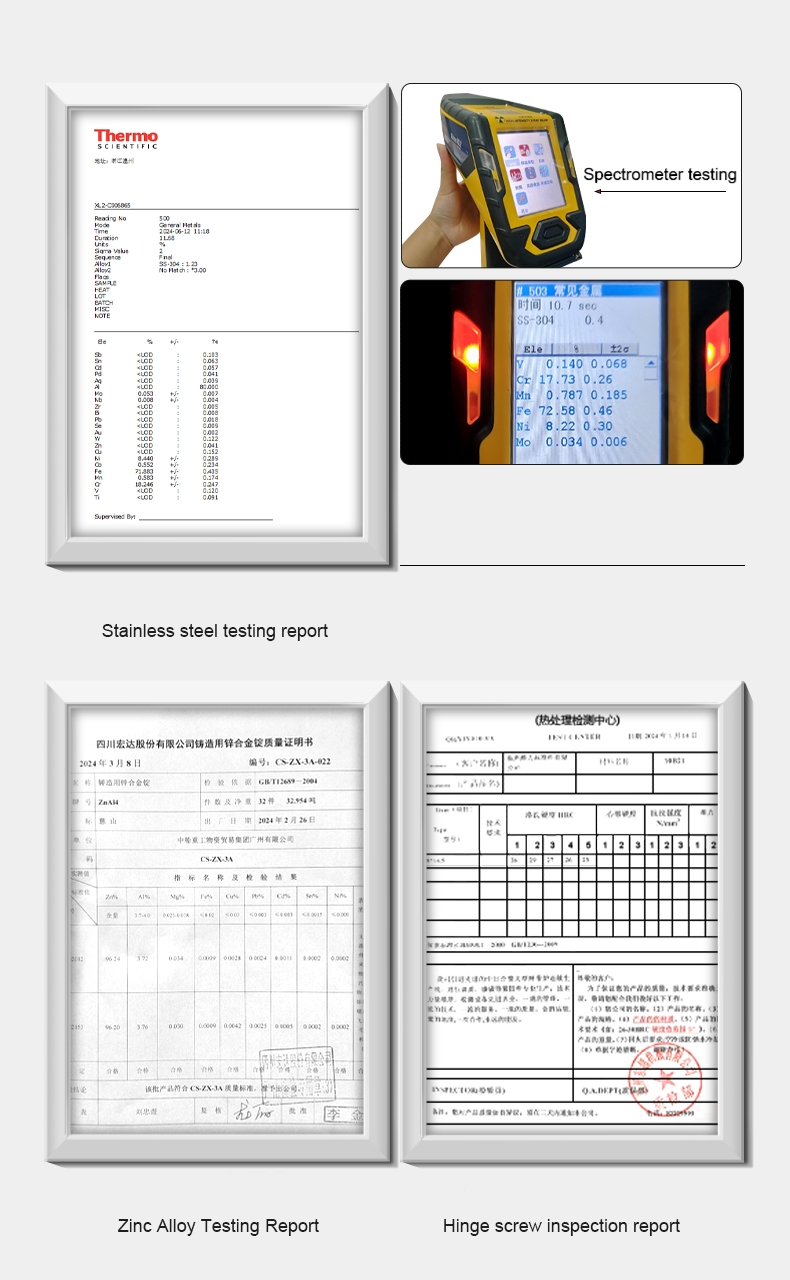

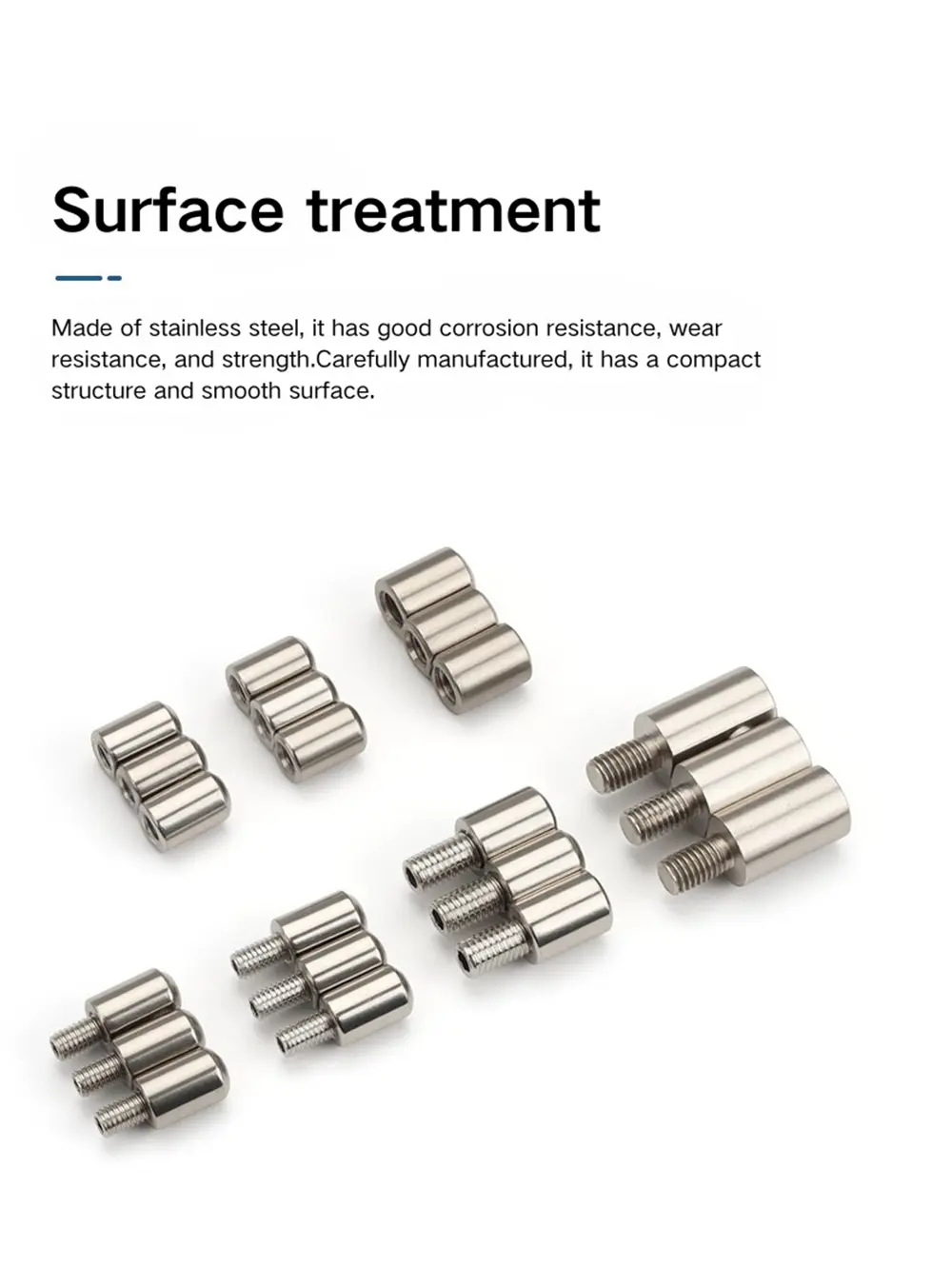

تتوفر هذه الوحدات في الفولاذ المقاوم للصدأ 201 و304، وكلاهما تم تشطيبهما بتلميع اهتزازي. تعمل عملية التلميع الاهتزازية على إزالة النتوءات والحواف الحادة وتمنح سطحًا ثابتًا غير لامع منخفض اللمعان - فهي ليست لمسة نهائية مصقولة أو مرآة. يبدو كلا الصفين متشابهين بعد التلميع؛ الفرق في مقاومة التآكل.

يوفر الفولاذ المقاوم للصدأ 201 مقاومة جيدة للتآكل لتطبيقات خزانة الطاقة ولوحة التوزيع الداخلية في البيئات المعتدلة، وهو الخيار الأكثر فعالية من حيث التكلفة عبر النطاق. تُعد المفصلة المحورية الملحومة المصنوعة من الفولاذ المقاوم للصدأ 304 الخيار الأفضل للمرفقات الخارجية أو البيئات الرطبة أو المنشآت التي تكون فيها مقاومة التآكل على المدى الطويل متطلبًا ثابتًا. كلاهما متاح عبر معظم مجموعات تكوين حجم الخيط والدبوس في النطاق.

التعليمات

س1: ما هي المتغيرات المتوفرة في نطاق المفصلات هذا؟

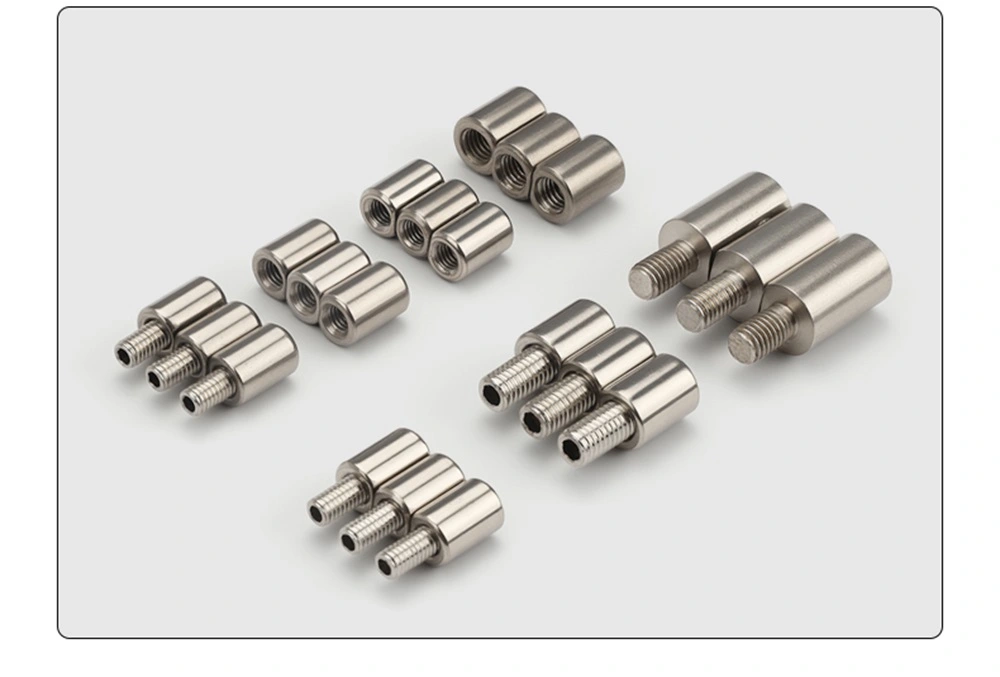

يغطي النطاق أحد عشر نوعًا مختلفًا: سن اللولب الداخلي والخارجي بأحجام M6 وM8، عبر الفولاذ المقاوم للصدأ 201 و304، في تكوينات دبوس متكاملة وقابلة للفصل. يتوفر أيضًا الخيط الخارجي M8×16 كخيار مسمار ممتد لتركيب اللوحة بشكل أعمق.

س2: ما الفرق بين النوع المدمج والقابل للفصل؟

يحتوي النوع المتكامل على دبوس ثابت — لا يمكن إزالته والمفصلة غير مصممة لتفكيك الباب. يحتوي النوع القابل للفصل على فتحة خروج جانبية من خلال البرميل. ينزلق الدبوس للخارج للسماح برفع الباب عن الإطار بدون أدوات أو إزعاج التركيب الملحوم.

س3: ما الفرق بين الخيط الداخلي والخارجي؟

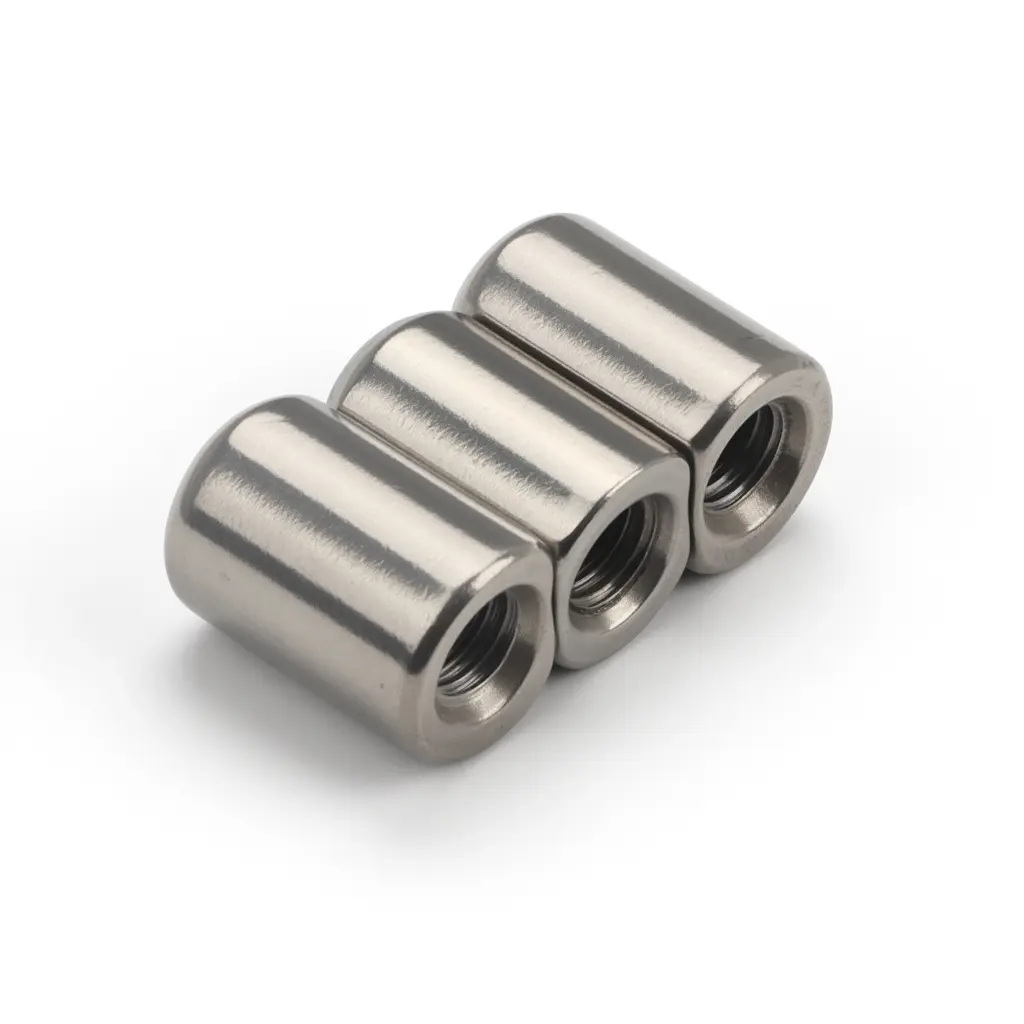

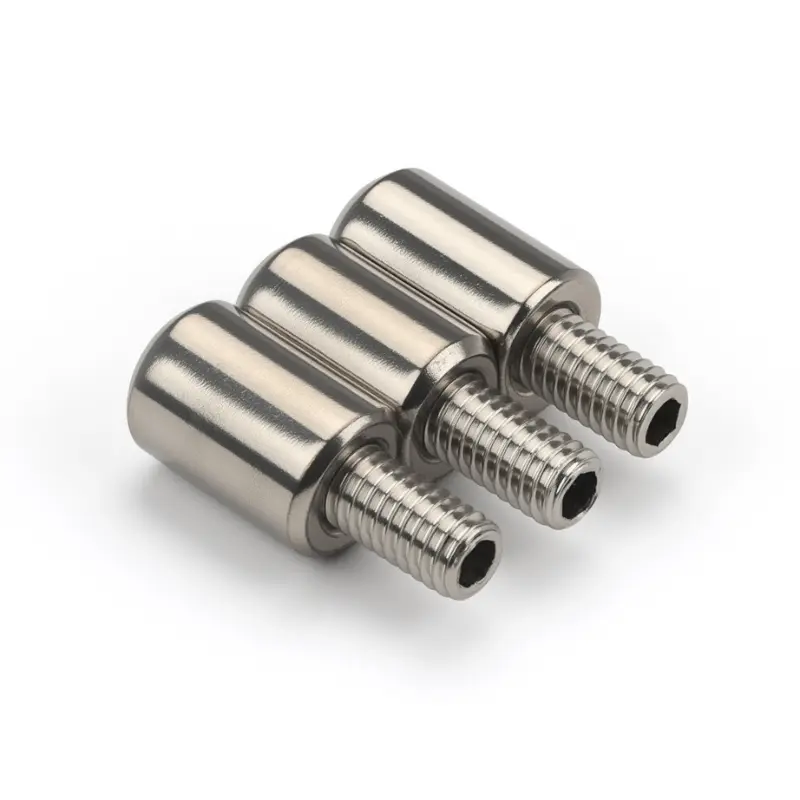

يحتوي إصدار الخيط الخارجي على مسمار بارز يتم ربطه في فتحة ملولبة في اللوحة أو الإطار. يحتوي إصدار الخيط الداخلي على مقبس ملولب يقبل مسمارًا من جانب اللوحة. يتم بعد ذلك لحام كلاهما في مكانه بعد الترابط من أجل التثبيت الدائم.

س4: كيف يتم تركيب هذه المفصلة؟

يتضمن التثبيت ربط طرف المسمار أو المقبس في لوحة الباب أو نقطة تثبيت الإطار، ثم اللحام لتثبيت المفصلة بشكل دائم. إن الجمع بين مشاركة الخيوط واللحام يحافظ على ثبات المفصلة تحت حمل الباب الدوراني والقوى الجانبية.

س5: ما هي الأبعاد الرئيسية لإصدارات M6 وM8؟

يبلغ طول هيكل المفصلة المحورية M6 Weld-On برلمان 17.3 ملم مع امتداد مركزي 21 ملم وقطر الدبوس 6 ملم. يبلغ طول مجموعة الأسطوانات الثلاثية 29 ملم وعرضها 11.5 ملم. يحتوي إصدار M8 على هيكل 18 مم، وامتداد مركزي 22 مم، وقطر دبوس 7.5 مم، وارتفاع كومة البرميل 33.5 مم وعرض 13 مم.

س6: ما هو التلميع الاهتزازي؟

التلميع الاهتزازي عبارة عن عملية تدحرجية تزيل النتوءات والحواف الحادة من سطح الجزء، مما ينتج عنه لمسة نهائية غير لامعة منخفضة اللمعان. إنها ليست لمسة نهائية مصقولة أو مرآة. يمر كلا الإصدارين 201 و304 غير القابل للصدأ من هذه المفصلة بنفس عملية التلميع الاهتزازية.

س 7: ما هي درجة الفولاذ المقاوم للصدأ التي يجب أن أختارها؟

يناسب الفولاذ المقاوم للصدأ 201 تطبيقات خزانة الطاقة الداخلية ولوحة التوزيع القياسية حيث يكون التعرض للتآكل معتدلاً. يعد الفولاذ المقاوم للصدأ 304 هو الاختيار الأفضل للحاويات الخارجية أو البيئات عالية الرطوبة أو المنشآت التي تكون فيها مقاومة التآكل على المدى الطويل متطلبًا صعبًا.
