كيف تختار مرشح التهوية المناسب لخزانة كهربائية أو حاوية صناعية؟

تعد الحرارة إحدى الطرق الأكثر مباشرة لتقصير عمر المكونات الكهربائية داخل الخزانة. أمرشح التهويةإن المجموعة التي تناسب بشكل صحيح، والمرشحات بشكل فعال، وتناسب بيئة التثبيت تقطع شوطا طويلا نحو الحفاظ على سير الأمور دون مشاكل. تنتج شركة Yitailock مجموعة كاملة من نوافذ تهوية الخزانات المصنوعة من بلاستيك ABS بأحجام وتكوينات متعددة - إليك ما يجب معرفته قبل اختيار واحدة.

سلسلة XT — التهوية المفلترة للحاويات الكهربائية

تغطي سلسلة XT مربعًامرشح التهويةمجموعات من XT801 إلى XT807، كل منها مزود بشبكة ABS ذات فتحات تهوية من الخارج ووسادة مرشح بوليمر G3 من الداخل. تقوم لوحة الفلتر بالتقاط الغبار والحطام قبل أن تصل إلى المكونات الموجودة داخل العلبة، وهو الفرق الرئيسي بينها وبين شبكة التهوية البسيطة.

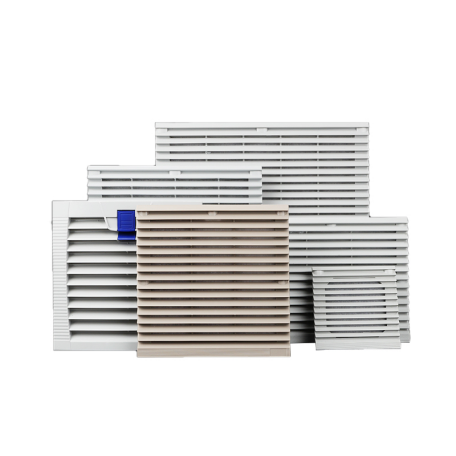

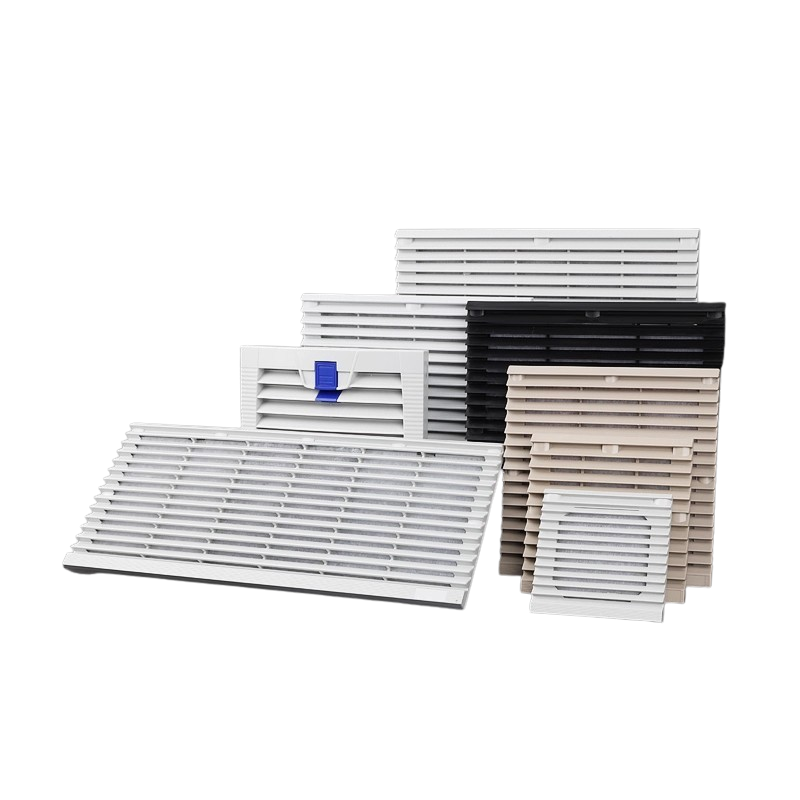

تتراوح الأحجام من XT801 المدمج (107 × 107 مم خارجي، 81 × 81 مم انقطاع) حتى XT806 (322 × 322 مم خارجي، 280 × 280 مم) وXT807 المستطيل (420 × 180 مم خارجي، 389 × 149 مم). تميل الأحجام المحددة الأكثر شيوعًا إلى أن تكون متوسطة المدى من XT803 إلى XT805، والتي تناسب قواطع اللوحات القياسية الموجودة في معظم خزانات التوزيع ومرفقات التحكم.

الألوان هي RAL 7035 (رمادي فاتح — المعيار لمعظم العبوات الصناعية)، RAL 7032 (رمادي محبب أكثر دفئًا)، وأسود لتركيبات معينة.

النوع العادي مقابل النمط الطويل

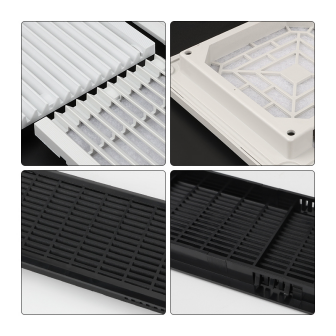

يتوفر ارتفاعان جانبيان لطرازي XT804 وXT805. يقع النوع العادي بالقرب من سطح اللوحة ويناسب التركيبات القياسية حيث يكون سمك جدار الخزانة ضمن النطاق النموذجي. يتميز الطراز الطويل بجسم أعمق، يستوعب جدرانًا أو تركيبات أكثر سمكًا حيث يلزم وجود مساحة إضافية بين الشبكة والمروحة الموجودة خلفها. تُظهر الصورتان الثانية والثالثة التصميم الداخلي لكل منها - يستخدم النوع العادي التثبيت اللولبي M4 عند نقطة واحدة، بينما يستخدم النمط الطويل نقطتي تثبيت M4 للحصول على ملاءمة أكثر أمانًا على اللوحات الأعمق.

خيارات الحشية اللاصقة

تتوفر معظم موديلات XT مع أو بدون حشية نقطية لاصقة - شريط الختم الأسود الذي يدور حول محيط إطار الفلتر. بالنسبة للحاويات التي تحتاج إلى درجة من عزل الغبار حول نافذة التهوية نفسها، فإن إصدار الحشية يستحق التحديد. فهو يضغط على سطح اللوحة عند تركيب الشبكة، مما يقلل الفجوة بين الإطار وحافة القطع. بالنسبة للخزائن الداخلية القياسية حيث لا تشكل حماية الدخول حول الشبكة مصدر قلق، فإن الإصدار غير اللاصق هو الخيار الأبسط والأكثر فعالية من حيث التكلفة.

تتوفر أيضًا بعض موديلات XT804 وXT805 بأداة تثبيت بدلاً من البراغي، مما يؤدي إلى تسريع عملية إزالة الفلتر واستبداله أثناء الصيانة.

شبكات تهوية عادية

بالنسبة للتطبيقات التي لا تتطلب الترشيح - تدفق الهواء السلبي فقط - تتوفر شبكات التهوية البسيطة بثلاثة أحجام: 78 × 200 مم، 78 × 456 مم، و80 × 461 مم. لا تحتوي هذه على لوحة ترشيح بالداخل، مما يجعلها مناسبة للحاويات التي لا يشكل دخول الغبار فيها مصدر قلق ولكن لا يزال يتعين إدارة تدفق الهواء عبر اللوحة.

اختيار الحق

الحجم هو القرار الأول - قم بمطابقة الأبعاد الخارجية مع مساحة اللوحة المتاحة وتأكد من حجم القطع قبل الطلب. بعد ذلك، يعود الاختيار بين سلسلة XT المفلترة والشبكة البسيطة إلى ما إذا كانت الحماية من الغبار مطلوبة أم لا. ضمن سلسلة XT، تستحق الحشية اللاصقة إضافتها لأي تركيب حيث تحتاج نافذة تهوية الخزانة إلى الجلوس بشكل متساوٍ وإغلاقها على اللوحة. يتبع النمط العادي مقابل الطويل سماكة اللوحة ومتطلبات خلوص المروحة.
