مفصلات خزانة RMU مصنوعة من سبائك الزنك

بالنسبة لأولئك الذين يحصلون على أجهزة خزانة RMU من Yitai Lock من حيث الحجم، تستخدم المفصلة المصنوعة من سبائك الزنك لخزانة RMU CL208 تصميمًا ثنائي الأسطوانة مع برميلين بقطر Φ8 مم ودبوس بقطر Φ4 مم، مما يمنح المفصلة سطحًا حاملًا أوسع من النوع أحادي الأسطوانة من نفس الحجم. تبلغ المساحة الإجمالية 48 × 26 مم، ويتم تركيبها عن طريق اللحام، ويغطي خيارا التشطيب - الكروم الأسود والمشرق - معالجات أسطح الخزانات الأكثر شيوعًا في سوق RMU والمفاتيح الكهربائية.

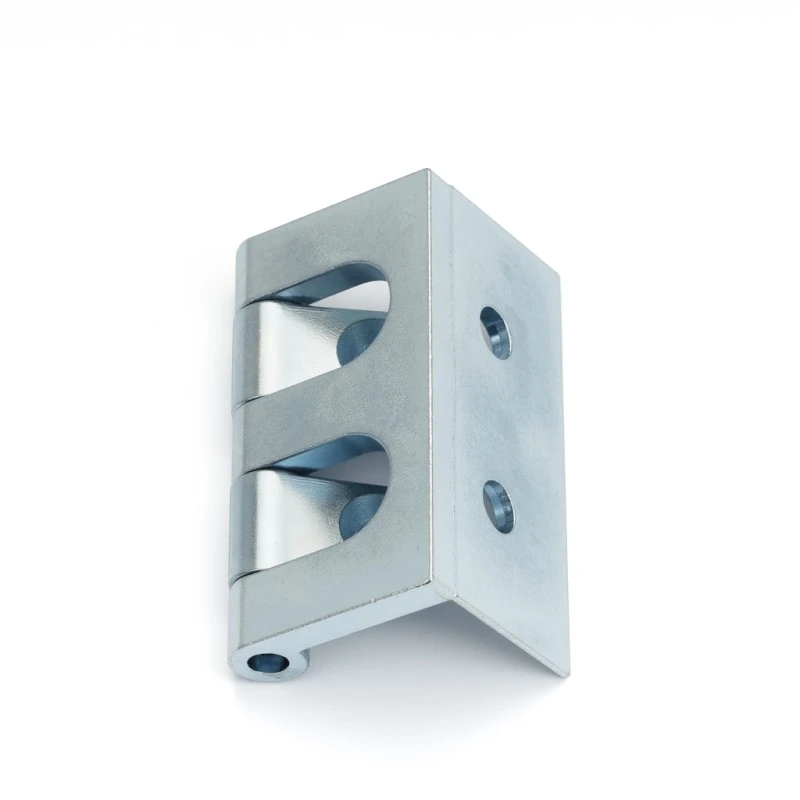

الهيكل والأبعاد

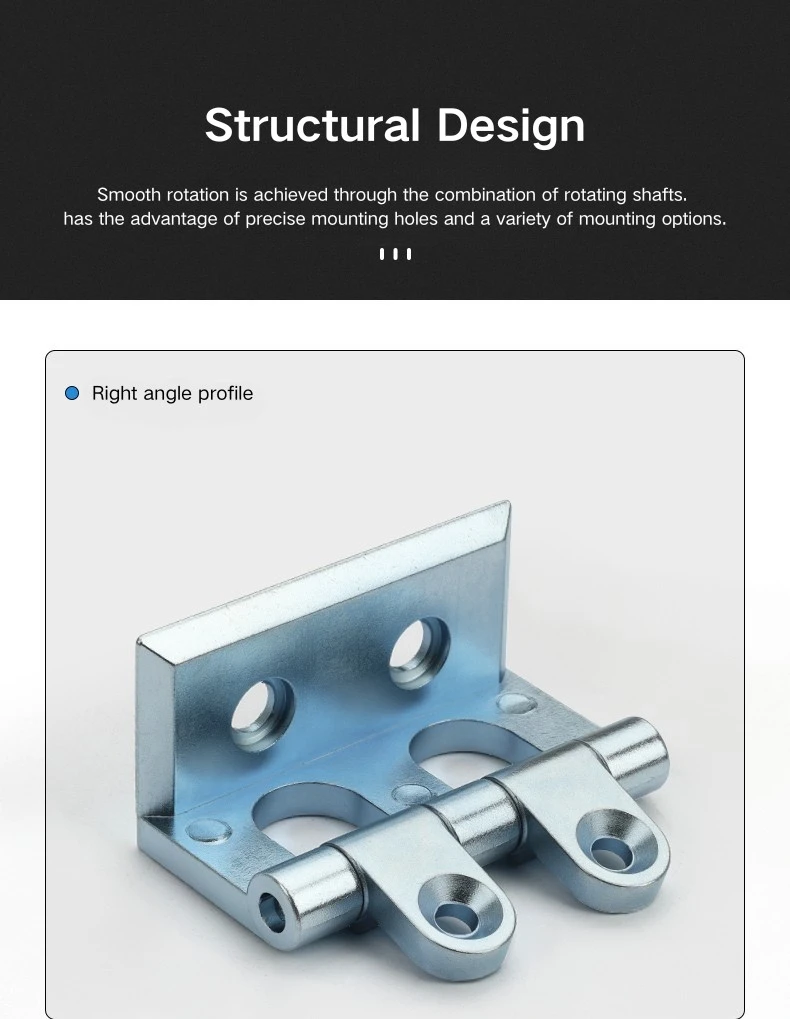

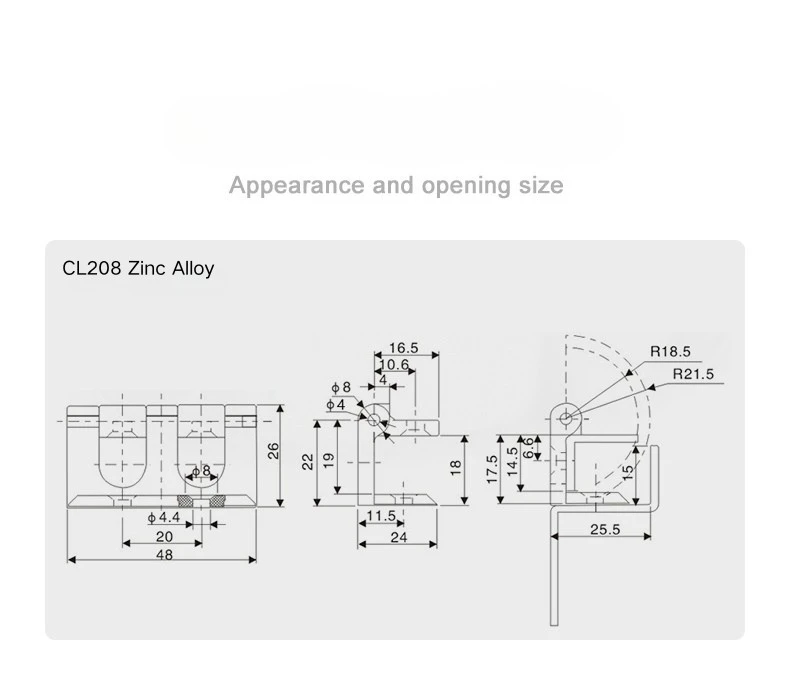

يبلغ عرض المفصلة المصنوعة من سبائك الزنك لخزانة RMU 48 مم وطولها 26 مم بشكل عام، مع مسافة 20 مم بين جناحي التثبيت. تستخدم المفصلة المصنوعة من سبائك الزنك لخزانة RMU برميلين مقاس Φ8 مم على دبوس مشترك مقاس Φ4 مم بدلاً من مفصل واحد - ينشر سطح المحمل الأوسع حمل الباب بشكل متساوٍ ويصمد بشكل أفضل مع الاستخدام المتكرر. تقع مجموعة البرميل على بعد 16.5 ملم من حافة الورقة مع مركز الدبوس عند 10.6 ملم.

على الجانب الجانبي، تحتوي المفصلة المصنوعة من سبائك الزنك لخزانة RMU على عمق تعشيق للوحة الباب يبلغ 24 مم ومدى وصول جانبي للإطار يبلغ 25.5 مم. يبلغ طول قسم تعشيق الإطار 22 مم مع قاعدة 11.5 مم، ويصل الخلوص الجانبي إلى ارتفاع إجمالي 17.5 مم مع خطوة داخلية 14.5 مم وإزاحة دبوس 6.6 مم - الأبعاد التي تتماشى مع هندسة قناة الإطار النموذجية لوحدات RMU وبناء خزانة التوزيع.

زاوية الفتح والتحكم في الباب

الميزة البارزة لمفصلة سبائك الزنك لخزانة RMU هي زاوية الفتح البالغة 270 درجة. تفتح معظم مفصلات الخزانة القياسية بزاوية 90 درجة أو 120 درجة أو 180 درجة - ويعني التأرجح بمقدار 270 درجة أن الباب يمكن طيه للخلف بشكل مسطح تقريبًا على جانب الخزانة بدلاً من التوقف عند الزاوية اليمنى أو في منتصف الطريق. في تطبيقات الوحدة الرئيسية RMU والحلقة، يُحدث هذا فرقًا حقيقيًا عندما يحتاج الفنيون إلى الوصول دون عائق إلى الجزء الداخلي للتثبيت أو الصيانة أو إدارة الكابلات.

يمتد نصف قطر القوس الموجود على المفصلة المصنوعة من سبائك الزنك لخزانة RMU من R18.5 مم إلى R21.5 مم من خلال نطاق التأرجح، والذي يحدد غلاف الخلوص الذي ينتقل عبره الباب عند الفتح. هذا الأمر يستحق أخذه في الاعتبار أثناء تخطيط الخزانة - يجب أن يكون هناك مساحة كافية بجانب الخزانة حتى يكمل الباب التأرجح الكامل دون عائق.

إنهاء الخيارات والتطبيق

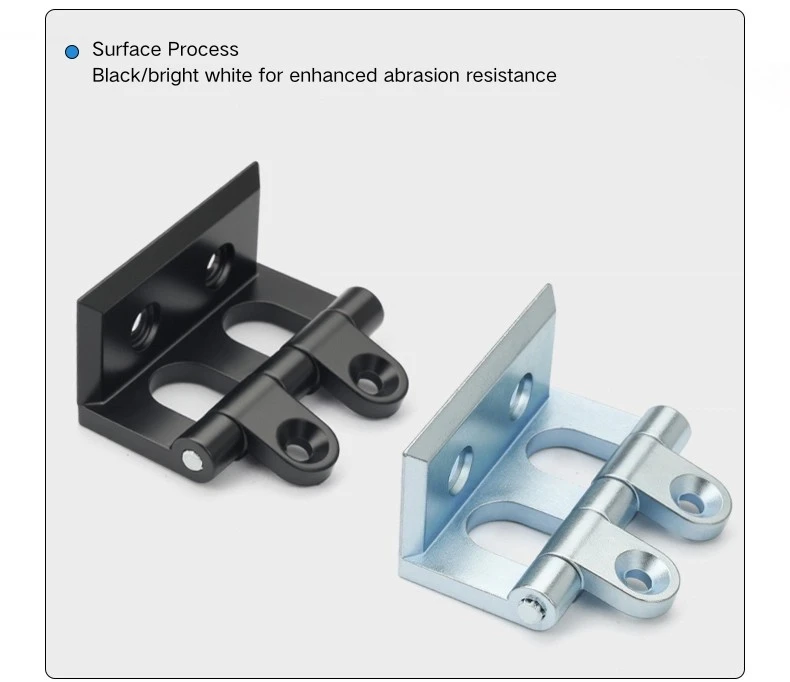

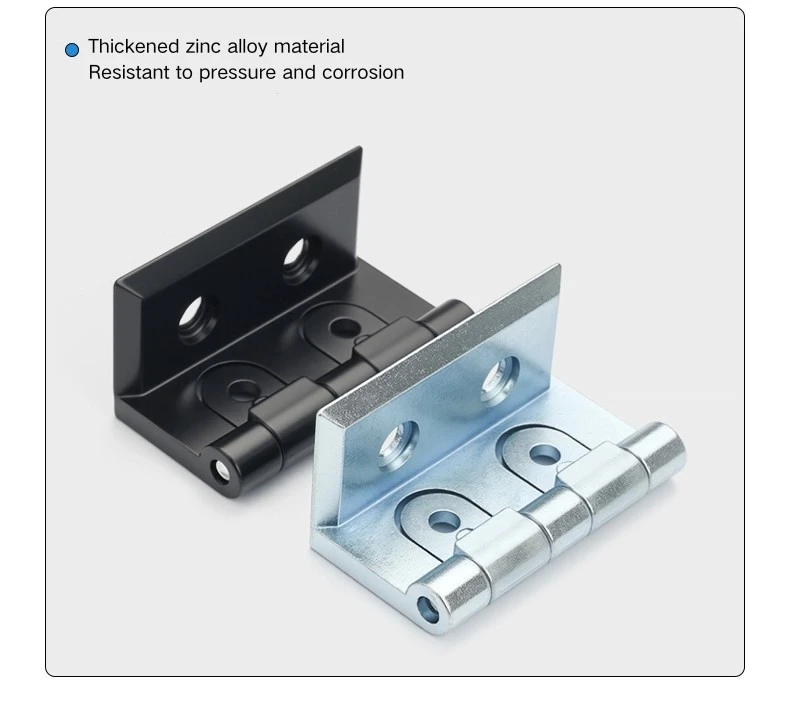

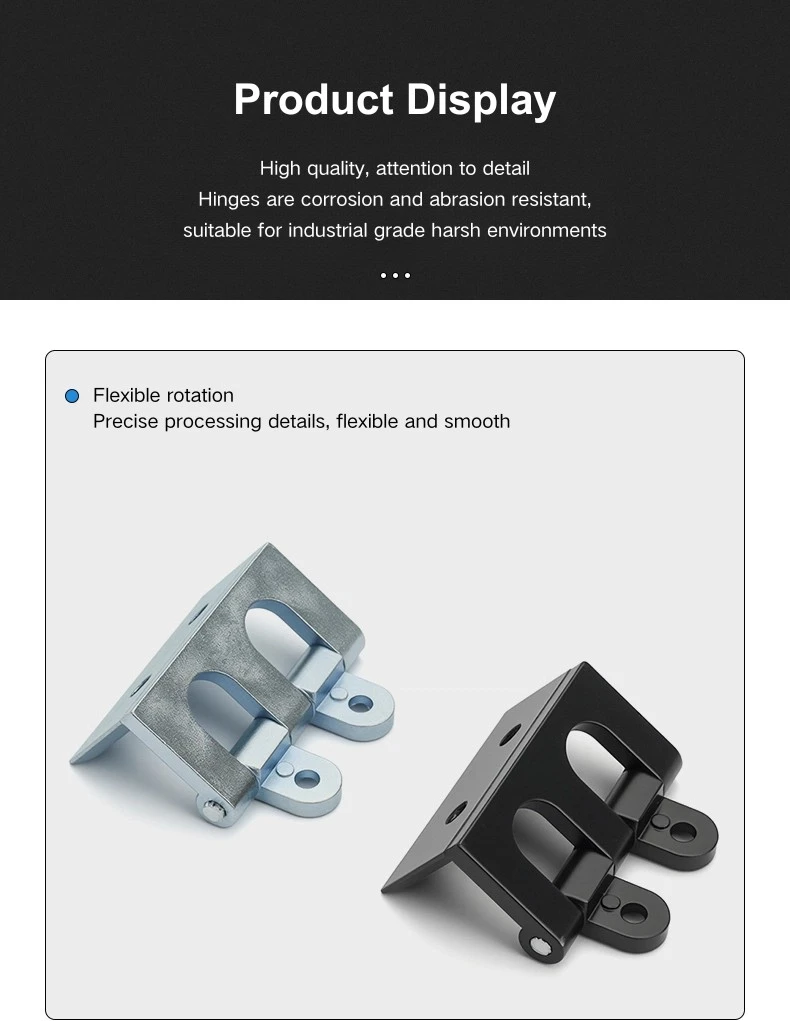

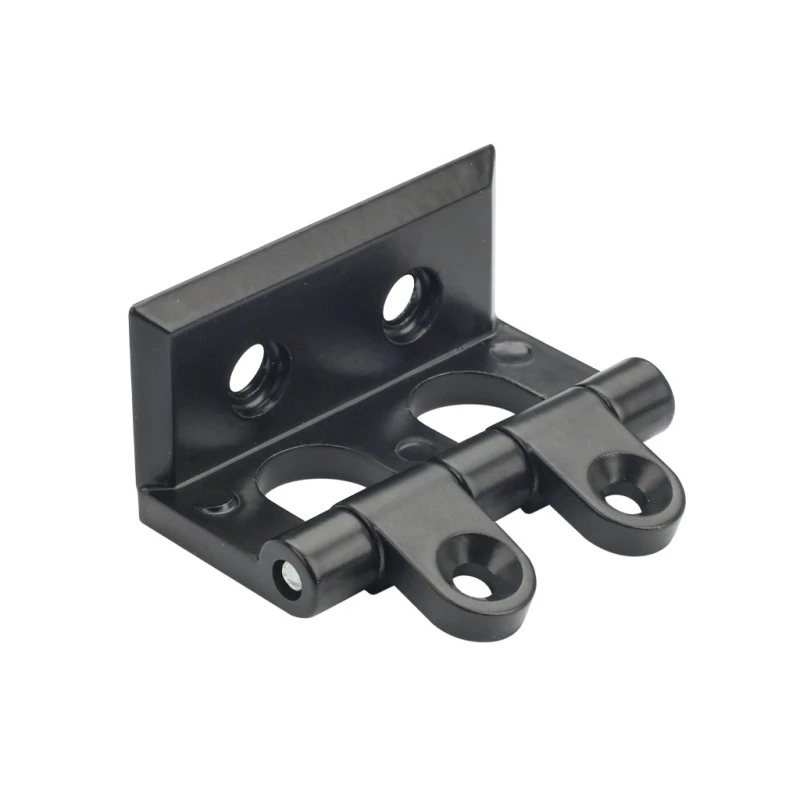

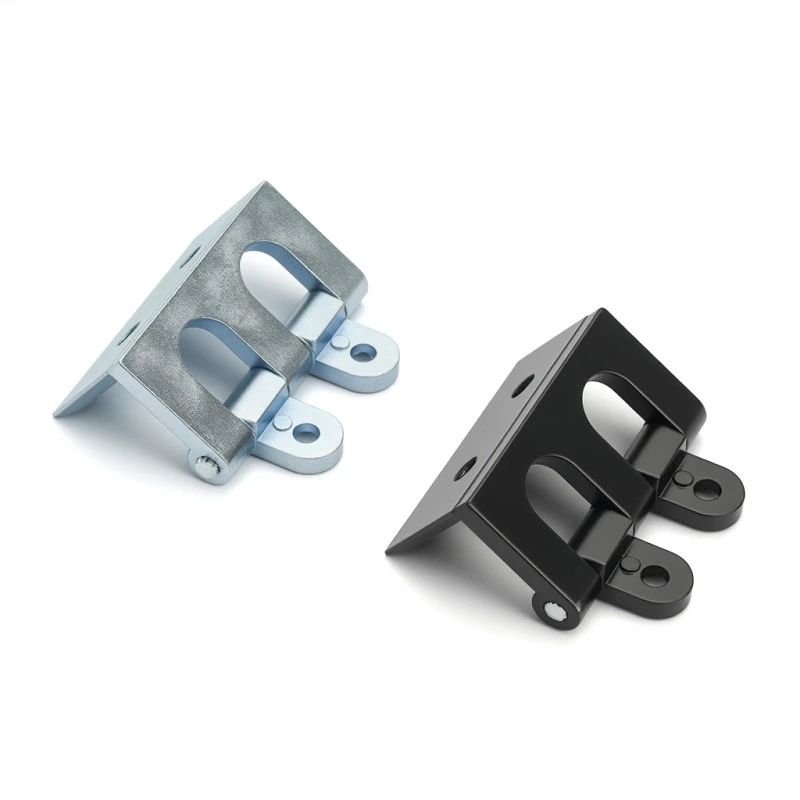

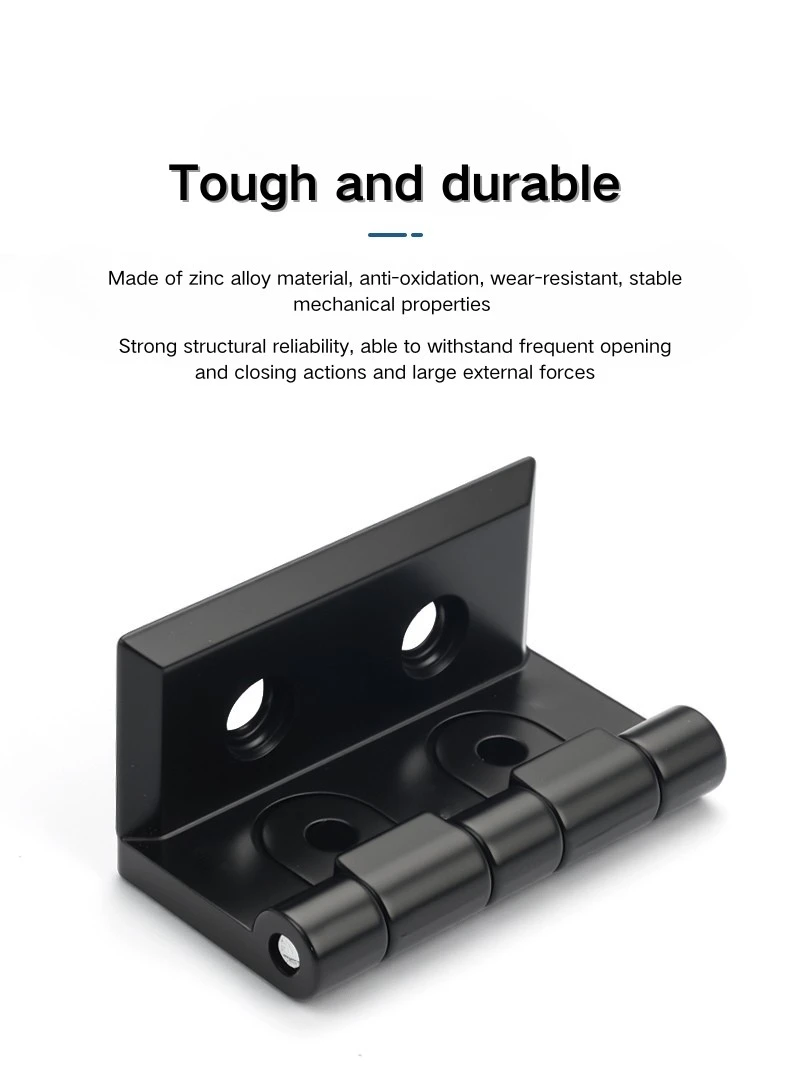

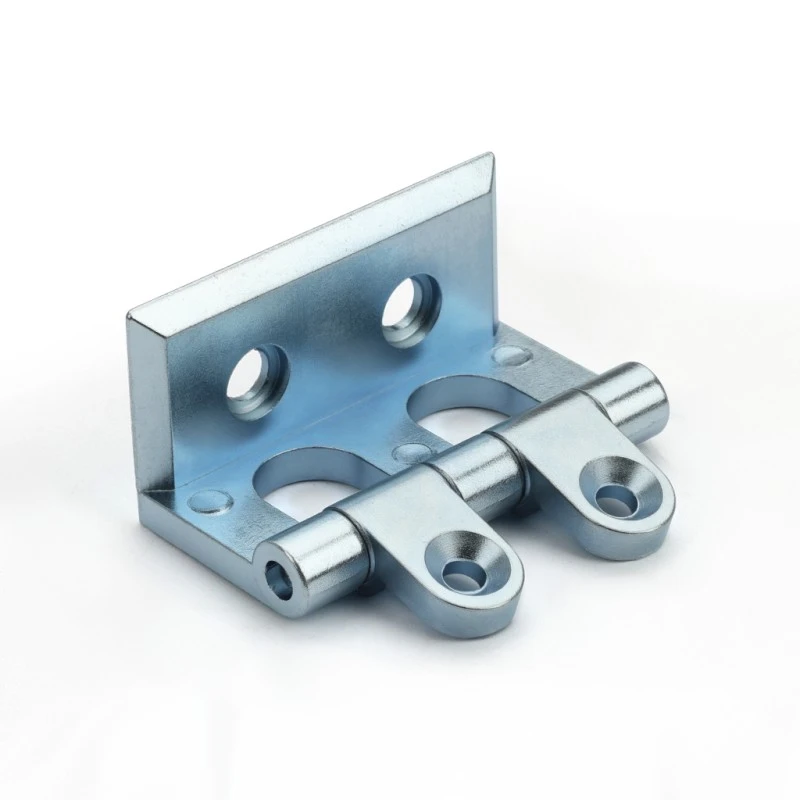

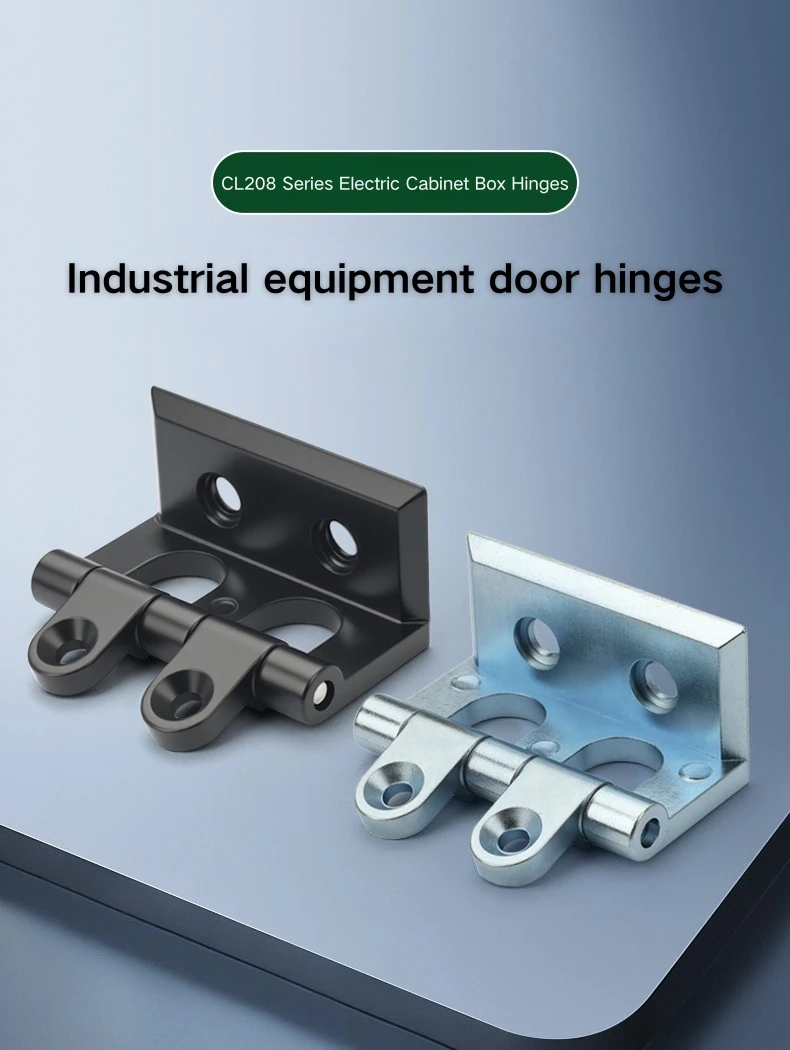

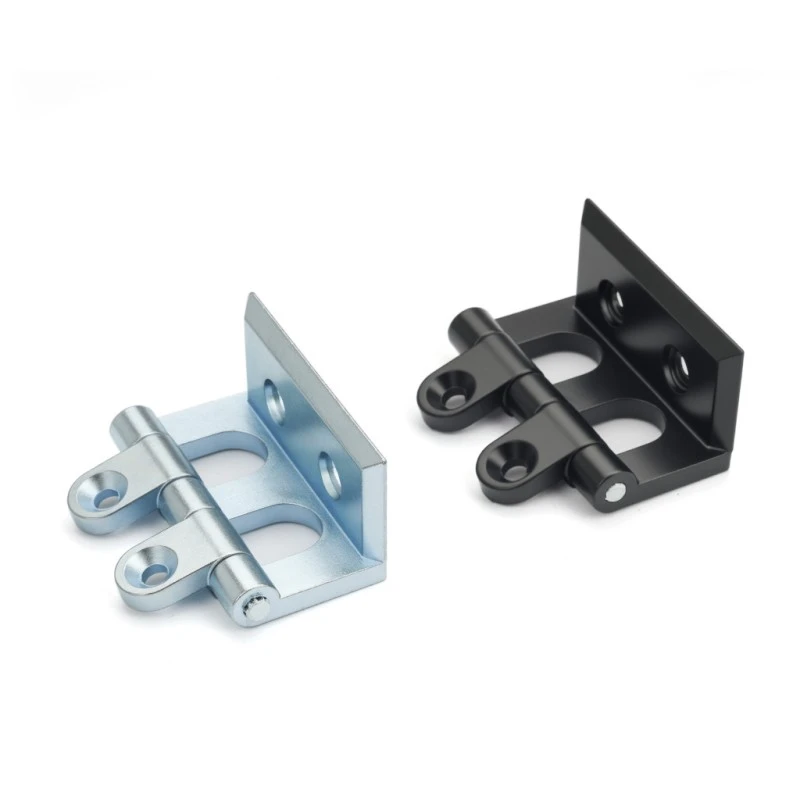

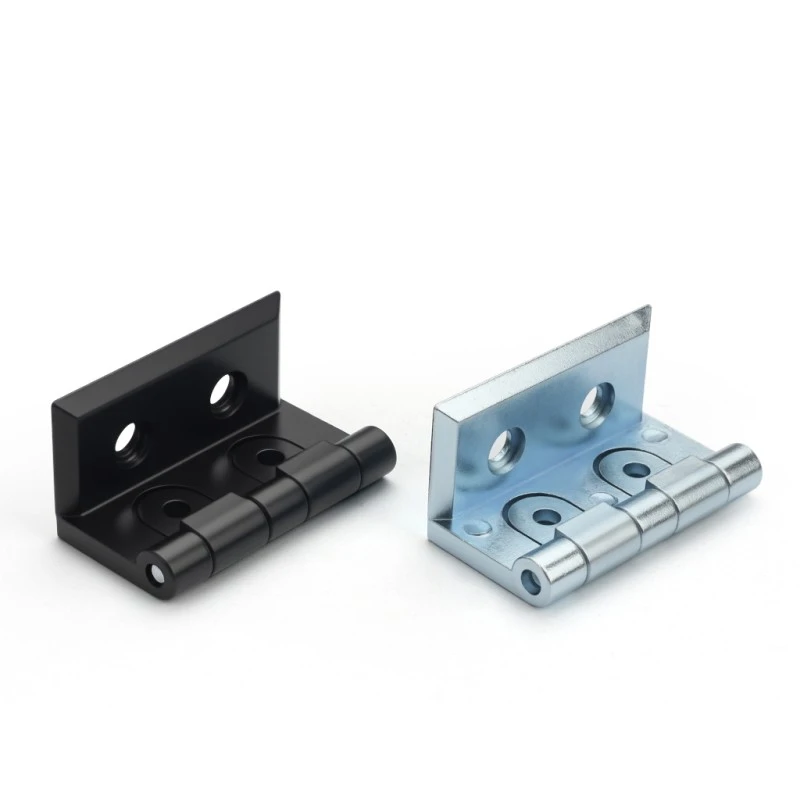

تأتي المفصلة المصنوعة من سبائك الزنك لخزانة RMU في شكلين نهائيين: الكروم الأسود والمشرق. يناسب اللون الأسود حاويات الخزانات المطلية بالمسحوق الداكن وهو الخيار الأكثر شيوعًا في تصميمات RMU حيث يكون الجزء الخارجي للخزانة تشطيبًا صناعيًا قياسيًا. يعطي الكروم اللامع مظهرًا مصقولًا وعاكسًا ويعمل بشكل جيد على الألواح ذات الألوان الفاتحة أو المزخرفة حيث تكون اللمسة النهائية للمفصلة جزءًا من جمالية الخزانة الشاملة.

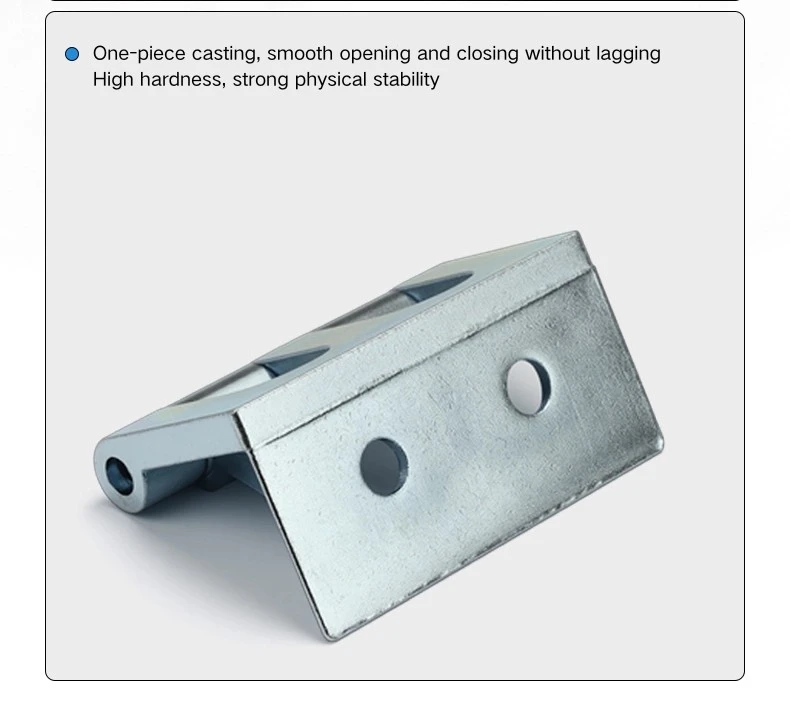

يتم لحام كلا الشكلين النهائيين لمفصلة سبائك الزنك لخزانة RMU مباشرة على إطار الخزانة أثناء التصنيع، لذا فإن اختيار اللمسة النهائية هو قرار دائم في مرحلة البناء. يتعامل هيكل سبائك الزنك مع البيئات الصناعية الداخلية النموذجية بشكل جيد، ويمنح الجسم المصبوب دقة أبعاد متسقة عبر دفعات الإنتاج - وهو أمر مفيد عندما تحتاج المفصلة إلى الاصطفاف بدقة مع قناة إطار التزاوج عبر وحدات خزانة متعددة.

التعليمات

Q1: ما هي زاوية فتح المفصلة CL208؟

يفتح CL208 بزاوية 270 درجة، مما يسمح للباب بالتأرجح بشكل مسطح وطيه للخلف بالكامل تقريبًا بجانب إطار الخزانة. هذا هو السبب الرئيسي وراء تحديده لخزائن الوحدة الرئيسية RMU والحلقة حيث يكون الوصول الداخلي الكامل متطلبًا منتظمًا.

س2: ما هي الأبعاد الكلية لـ CL208؟

يبلغ عرض مفصلة الخزانة المصنوعة من سبائك الزنك CL208 48 مم وطولها 26 مم، مع امتداد داخلي 20 مم بين أجنحة التثبيت. يبلغ مدى جانب الإطار 25.5 ملم وعمق تعشيق لوحة الباب 24 ملم.

س3: كيف يتم تثبيت CL208؟

إن CL208 عبارة عن مفصل ملحوم - يتم تثبيته على إطار الخزانة ولوحة الباب عن طريق اللحام أثناء التصنيع. لا يوجد خيار تثبيت لولبي لهذا الطراز.

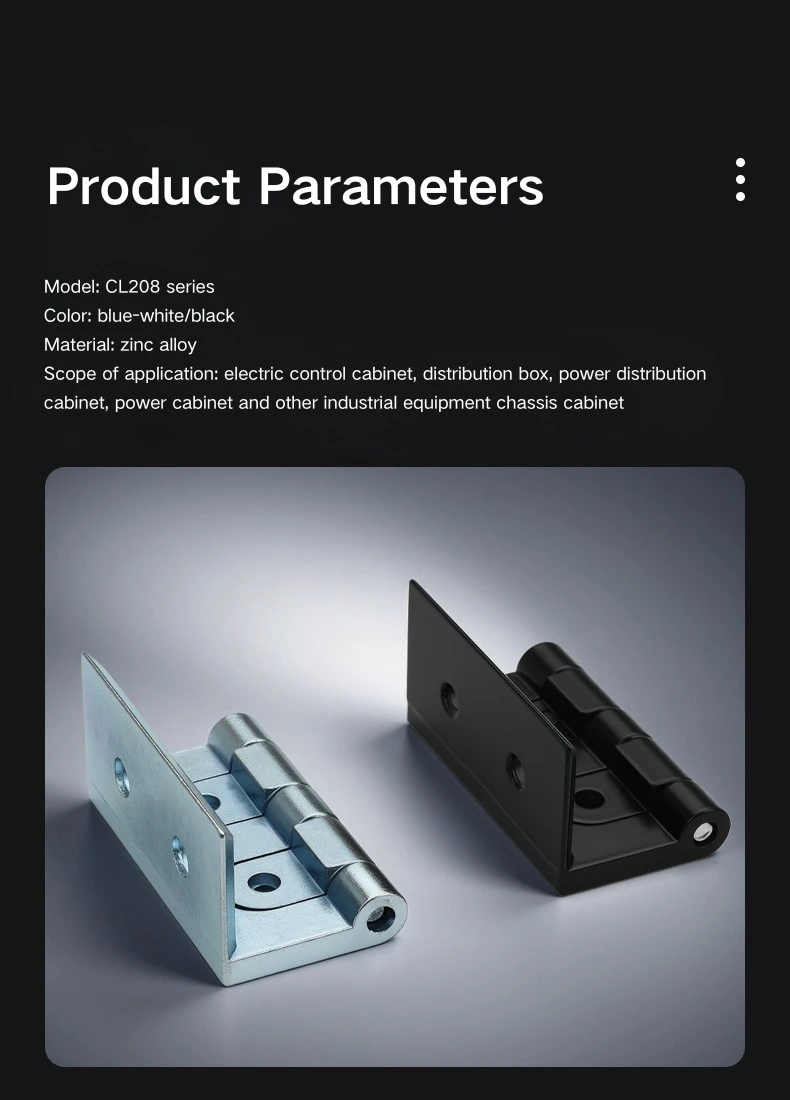

س 4: ما هي خيارات النهاية المتاحة؟

يأتي CL208 من سبائك الزنك السوداء وسبائك الزنك الكروم اللامعة. اللون الأسود هو الاختيار القياسي للمرفقات الداكنة أو المغطاة بالبودرة؛ يناسب الكروم اللامع تشطيبات الخزانات الأخف أو المزخرفة.

س 5: ما هي أنواع الخزانات التي تم تصميم CL208 لها؟

تم تصميم CL208 بشكل أساسي لخزائن الوحدات الرئيسية الحلقية، كما يُستخدم أيضًا في صناديق التوزيع الكهربائية، وخزائن التحكم الصناعية، ومرفقات المفاتيح الكهربائية. تعتبر زاوية الفتح البالغة 270 درجة ذات أهمية خاصة لتطبيقات RMU حيث يكون الخلوص الكامل للباب متطلبًا وظيفيًا.

س6: هل هناك حاجة إلى مساحة فاصلة لتأرجح الباب بمقدار 270 درجة؟

نعم. ينتقل الباب عبر قوس من R18.5 إلى R21.5 mm عند فتحه. أثناء تخطيط الخزانة، تأكد من وجود مسافة كافية بجانب الخزانة حتى يتمكن الباب من استكمال التأرجح الكامل دون الاصطدام بالهياكل أو المعدات المجاورة.

س7: هل CL208 متوفر بالفولاذ المقاوم للصدأ؟

يتوفر CL208 حاليًا في سبائك الزنك فقط، باللون الأسود والكروم اللامع. بالنسبة لخيارات مفصلات الخزانات المصنوعة من الفولاذ المقاوم للصدأ، قد تكون الموديلات الأخرى في مجموعة Yitai Lock أكثر ملاءمة اعتمادًا على التطبيق الخاص بك.
